Het een-stuk bed is gemaakt van hoogwaardig gietijzer, rails oppervlak geharde en precisie slijpen, hoge stabiliteit en hoge stijfheid.De goed ontworpen structuur zorgt voor een uitstekende verwerkingskracht.
De basis tafel glijbaan met TF materiaal en is nauwkeurig handgeschraapt; de wielkop glijbaan is V-vlakke rails met voering-roller, hoge precisie en lage beweging wrijving.
 |

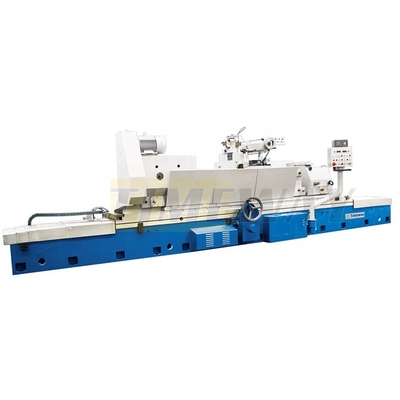

2600x2000x2220 Hoogprecisie cilindrische freesmachine CNC of niet normaal met concurrerende
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $48,000.00/sets 1-1 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| CNC of niet: | Normaal | Voorwaarde: | Nieuw |
|---|---|---|---|
| Verminder van het vermogen van de splijtstof: | 500 | Wielgrootte (mm): | 750 |
| Oppervlakteruwheid (μm): | 0.32 μm | Lijstgrootte (mm): | 750*75*350 |
| Tabelverplaatsing (X) (mm): | 475 | Tabelverplaatsing (Y) (mm): | 475 |
| Spanning: | 220V/380V | Afmeting ((L*W*H): | 2600x2000x2220 |
| Gewicht (kg): | 26000 | Vermogen (kW): | 15 |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Locatie van de showroom: | Vietnam, Marokko, Zuid-Afrika, Zuid-Korea, Canada, Oezbekistan, Italië | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Motor, Lager, Pomp |
| Toepasselijke sectoren: | Fabriek | Afstand tussen Centra: | 2000 |
| Centrumhoogte: | 350 (370) | Dia. grond (O.D.): | 30 tot en met 630 |
| Dia. grond (ID): | 30-250 | Vervaardiging van elektrische apparatuur: | 2000/3000/4000/5000 |
| Laadcapaciteit: | 320 | Werkhoofd draaihoek: | 3000 |
| Verstelbare spindel van het werkhoofd: | 90° | Grootte van het buitenwiel: | 750x75x305 |
| De snelheid van de spindel van het wielhoofd: | 14 tot en met 140 | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten

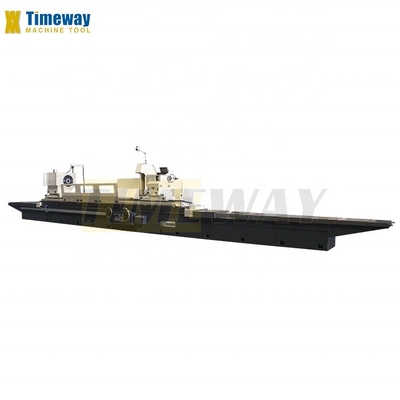

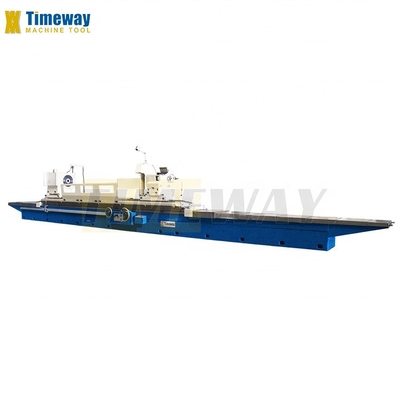

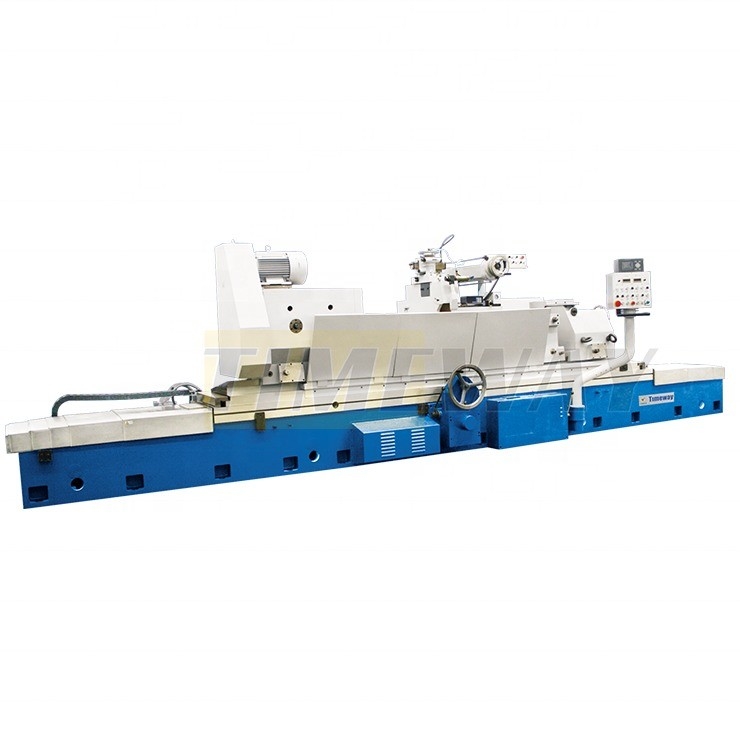

***G-630/G-800 cilindrische slijpmachine is geschikt voor het slijpen van het buitenste oppervlak van de cilinder en van de koppel;UG-630 universele cilindrische freesmachine is geschikt voor het frezen van de buiten- en binnenoppervlakte van de cilinder en het conisch.
***De werktafel wordt langszij aangedreven door een hydraulische of een handwiel.
***De wiellaad wordt aangedreven door een hydraulische, die automatische periodieke voeding en snelle voeding realiseert.De werktafel en het stuur van het wielhoofd hebben een hydrostatische smeerfunctie, zijn beweging bij lage snelheid is soepel.
***De spindel wordt ondersteund door hydrostatische en hydrodynamische lagers van hoge stijfheid, waardoor de spindel een hoge rotatie-nauwkeurigheid en perfecte stijfheid heeft.
*** De werkkop gebruikt een omvormermotor om de snelheid stapsgewijs aan te passen. Voor de UG-630 gebruikt de spindel van de werkkop een schuiflagerstructuur.
*** De open ruimte van het voorlager kan worden aangepast om het geschikt te maken voor degebruik voor het slijpen ofvoor UG-630 kan het werkhoofd worden gedraaid naar elke positie binnen zijn tegenklokrichting van 90°, zodat het geschikt is voorhet slijpen van het binnenste of het buitenste oppervlak van de conine.Voor de UG-630 heeft de cilindrische slijpmachine een interne slijpapparaat, een interneDe slijpspindel wordt ondersteund door een nauwkeurig rollenlager. ***De werkkopspindel, de wielkopspindel, de interne slijpspindel, het koelmiddelpomp, hydrodynamische en hydrostatische oliepompen worden aangedreven door afzonderlijke motoren.
*** Elk bewegende onderdeel van de machine is voorzien van elektrische, hydraulischeDe machine is goed ontworpen met een aangenaam uiterlijk, alle bedieningspaneel zijn gecentraliseerd in het paneelHet is makkelijk te bedienen.
***De wielverzorging kan op het werktafeloppervlak of op de staart worden gemonteerd.
Specificatie | Eenheid | G-630 | UG-630 | G-800 |
Afstand tussen centra | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Centrumhoogte | mm | 350 (370) | 370 | 500 |
Dia. grond (O.D.) | mm | 30 tot en met 630 | 30 tot en met 630 | 50-800 |
Dia. grond (ID) | mm | - | 30 tot 250 | - |
Vervaardiging van elektrische apparatuur | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
Vervaardiging van de volgende modellen: | mm | - | 320 | - |
Laadcapaciteit | kg | 1500 (3000) | 3000 | 3000 |
Hoek van draaiend werkhoofd | ° | - | +90° | - |
Verstelbare spindel van het werkhoofd | - | MT6 (metrische 80) | MT6 | Metrische 80 |
Werkhoofdspindel snelheid | rpm | 10 tot 100 | 14 tot en met 140 | 10 tot 100 |
De snelheid van de spindel van het wielhoofd | rpm | 870 | 1100/550 | 870 |
De snelheid van het voedingsvoer met het wielkop | mm | 100 | 100 | 100 |
Kruisverkeer van het wiel | mm | 438 (475) | 450 | 550 |
Rondrolhoek van de wielkop | ° | - | ± 30° | - |
Invoer van het handwiel door het wielhoofd per toer (ruw/fijn) | mm/omwenteling | 4/0.5 | 4/0.5 | 4/0.5 |
Wielkopvoeding van handwiel per graad. (ruw/fijn) | mm/g | 0.02/0.0025 | 0.02/0.0025 | 0.02/0.0025 |
Grootte van het buitenwiel | mm | 750x75x305 | 600x75x305 | 900x75x305 |
Max. perifere snelheid van het slijpwiel | m/s | 35 | 35/17.5 | 35 |
Inwendige slijpspindel snelheid | rpm | - | 10000 | - |
Inwendige grootte van het slijpwiel | mm | - | Max:175x32x32; Min:30x25x10 | - |
Tabelvoeding van het handwiel per toer | mm | 5 | 5 | 5 |
Tastelwielhoek (CW) | ° | 2°/1° /1°/1° | 2°/1°/1° | 1° /1°/1° |
Tastelwielhoek (CCW) | ° | 4°/3° /2° /1.5° | 4° /3° /2,5°/1,5° | 3° / 2° / 1,5° |
Tabellangsvoersnelheid | m/min | 0.1-3 (0.1-2.5) | 0.1-2.5 | 0.1-2.5 |
Schoppenvoetpen | - | MT6 (metrische 80) | Metrische 80 | Metrische 80 |
Volledige verplaatsing | mm | 70 | 70 | 70 |
Externe slijpmotor | kw | 15 (22) | 7/11 | 22 |
Intern slijpmotorvermogen | kw | - | 1.5 | - |
Motorvermogen van het werkhoofd | kw | 5.5 (15) | 15 | 15 |
Bruto gewicht | ton | 18/22/23/26 | 18/19/24/26 | 22/23/26 |
Verpakkingsgrootte (LxWxH) | cm | 695/890/1100/1500x242x226 | 695/890/1100/1500x242x226 | 890/1100/1500x260x230 |
Meting van de brugplaat | Balanceringsstand |
Open vaste rust | Magnetische scheider |
Flanken van wielen | Papierfilter |
met een vermogen van niet meer dan 50 W | Centrale slijpinstallatie |
Balanceringsbalk | Dicht en stevig rust |
Schroefwiel | Eindwieldresser |
Koelmiddelreservoir | Radius wiel jurk |
Carbide getrapt midden | DRO |
Rijhond | |
met een gewicht van niet meer dan 10 kg | |
Werklamp | |
Gelijkmatigingswijn | |
Intern slijpapparaat (UG) | |
3-koppel-schok (UG) | |
Uitbreidingsas (UG) | |
Intern slijpwiel (UG) | |
Volledige set gereedschappen | |
Handleiding (Engelse versie) |
Buitenslijpen voor draaiende onderdelen
Komt met verwijderbare interne slijpmachine.
De spindel van het wielhoofd wordt ondersteund door een bimetalen schelplagers, waardoor de spindel een hoge stijfheid en stabiliteit heeft, zorgt voor een zwaar, uitstekend afwerkingsoppervlak.
De slijpkop kan 180° worden gedraaid om van binnen naar buiten te slijpen.

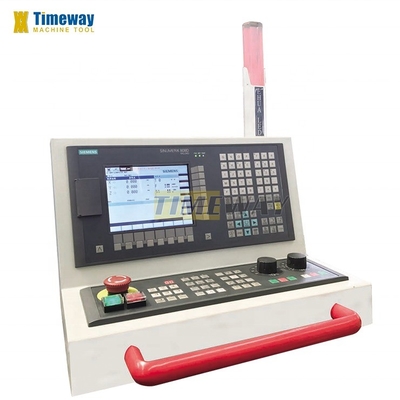

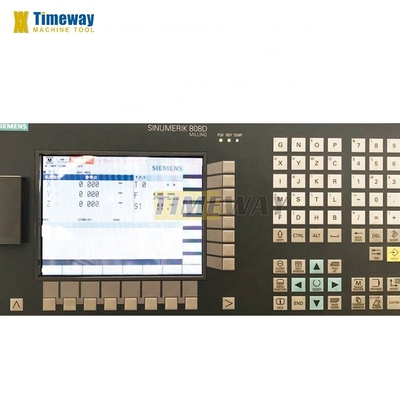

Het gecentraliseerde operatorpanel en redelijk verdeelde actie
de handgrepen zijn zeer duidelijk en de gebruiker-
Vriendelijk aan de voorzijde van de machine.
de handgrepen zijn zeer duidelijk en de gebruiker-
Vriendelijk aan de voorzijde van de machine.
