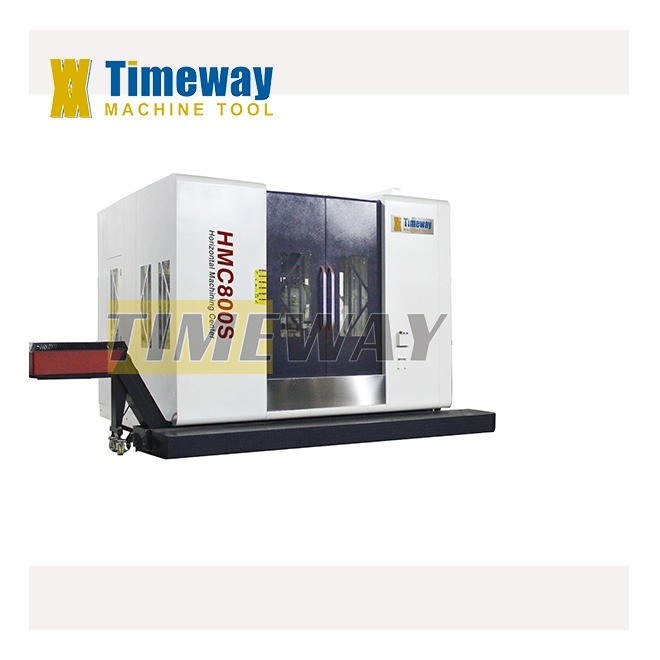

800*800 Tafelgrootte HMC800S CNC Horizontaal bewerkingscentrum voor en nauwkeurige bewerking
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $15,000.00/pieces 1-2 pieces |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Spindelconner: | BT2vrijwilligerswerk |
|---|---|---|---|
| Aantal spindels: | Alleenstaande | Type: | horizontaal |
| Gewicht (T): | 12 T | Tafelgrootte (mm): | 800*800 |
| CNC-besturingssysteem: | GSK, FANUC, MITSUBISHI, KND, Siemens | Aantal assen: | 3 |
| Tabelverplaatsing (X) (mm): | 1800 | Tabelverplaatsing (Y) (mm): | 1400 |
| Tabelverplaatsing (Z) (mm): | 900 | Positioneringsnauwkeurigheid (mm): | ±0.008 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 | Versnellingsbereik van de spindel ((rpm): | 6000 tot 20000 t/m |
| Spindelmotorvermogen ((kW): | 15/18.5 | Max. Lijstlading (kg): | 2000 kg |
| Min. Tijd voor gereedschapswisseling: | 5 | Capaciteit van het gereedschapsmagazin: | 40 |
| Belangrijkste verkooppunten: | Gemakkelijk te bedienen | Garantie: | 1 jaar |
| Tipe in de handel brengen: | Warm product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Naam van het product: | CNC-bewerkingscentrum | Type machine: | Horizontale machinecentra |
| CNC of niet: | CNC-systeem | Naverkoopservice: | 1 jaar |
| werktafelgrootte: | 800 800 mm | Precisie: | CNC-freesmachine met hoge precisie |
| Reizen op de X-as: | 1800 mm | Y-as Reis: | 1400 mm |
| Z-as Reis: | 900 mm | Gewicht van de machine: | 12000 kg |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Italië, Frankrijk, Duitsland, Rusland, Spanje, Zuid-Afrika | Toepasselijke sectoren: | Winkels voor bouwmaterialen, reparatiewerkplaatsen voor machines, fabrieken, bouwwerkzaamheden, ener |
| Kerncomponenten: | andere | ||
Productomschrijving
Productbeschrijving
Specificatie
Specificatie | HMC800S | HMC630S |
Machinestructuur | Kruistypes | Kruistypes |
Vervoer op de X-as | 1800 mm | 1000 mm |
Vervoer op de Y-as | 1400 mm | 750 mm |
Z-asvervoer | 900 mm | 600 mm |
Vermogen van de motor om de aandrijving te vergroten | 20 | 15 |
Tafelgrootte | 800 × 800 mm | 630 × 630 mm |
Indexering van tabellen | 1°×360 | 1°×360 |
T-slots (nummer/breedte/pitch) | 5-22-165 | 5-18-122 |
De snelheid van de tafelrotatie | 11.1 rpm | 11.1 rpm |
Laadcapaciteit | 2000 kg | 1200 kg |
Vergrendelingskracht (35 kg / cm)2) | 5000 kg/m | 4000 kg/m |
Afstand spindle centrum naar tafel | -305-1105 mm | 50-800 mm |
Afstand spindel neus naar het midden van de tafel | 250-1100 mm | 50-650 mm |
Spindelconic | BT1 - BT2 | BT1 - BT2 |
Spindel snelheid | 6000 rpm | 6000 rpm |
Hoofdmotorvermogen | 15/18,5 kW | 6000 kW |
Servomotor met X/Y/Z-as (FANUC) | Bis30/Bis40/Bis40 | Bis22/Bis22/Bis22 |
Versnellingstijd voor het snijden op de as X/Y/Z | 1-8000 mm/min | 1-8000 mm/min |
Snelvoersnelheid op de as X/Y/Z | 24/12/18 m/min | 24/15/24 m/min |
X/Y/Z-as spoortype | X/Z: lineair/Y: glijdend | X/Z: lineair/Y: glijdend |
X-/Y-/Z-aspositiegewogenheid | ± 0,008 mm | ± 0,008 mm |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | ± 0,005 mm | ± 0,005 mm |
Positiekennis van de B-as | ± 10" | ± 10" |
ATC-capaciteit (stijl) | 40 (keten) gereedschappen | 24 (Disc) |
Werktuigwisseltijd (gereedschap naar gereedschap) | 5 seconden | 5 seconden |
Max. gewicht van het gereedschap | 20 kg | 18 kg |
Max. werktuigdiameter | Φ125/Φ230 mm | Φ112/Φ200 mm |
Max. lengte van het gereedschap | 300 mm | 300 mm |
Stroomvoorziening | 50kva | 40kva |
De luchtdruk vereist | 8 kg/cm2 | 8 kg/cm2 |
Gewicht van de machine | 12000 kg | 8000 kg |
Algemene afmetingen (LxWxH) | 6200 × 4800 × 3800 mm | 4285 × 3120 × 3280 mm |
Voor de toepassing van de onderstaande voorschriften:
1. Harsensandgieten;
2. X, Y, Z rails nemen geïmporteerde lineaire geleidingslijnen aan, Y-as neemt blus-plastic glijdend geleidingsrails voor HMC630S, HMC800S aan;
3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal;
4. standaard met riem aangedreven spindel;
5. pneumatische cilinder van Taiwan;
6. Taiwan ATC, schijftype en ketentype zijn optioneel beschikbaar;
7. Geïmporteerde lagers voor schroeven;
8. geïmporteerde koppelingen;
9. het balanceringssysteem voor het hoofd heeft een stikstofbalanssysteem of een hydraulisch balanssysteem als optie;
10. NC draaitafel (as B);
11. Werklamp;
12. Pilotlamp;
13. USB- en LAN-interface;

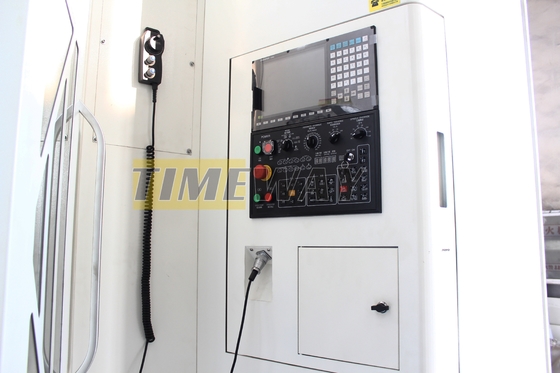

14. Handmatige pulsgenerator (MPG);
15Centraal automatisch smeersysteem.
16- Koelsysteem.
17. Warmtewisselaar voor elektrische kast;
18. Niveaublokken en -bouten;
19. gereedschapskist en gereedschap;
20. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC,
MITSUBISHI, FAGOR, enzovoort.
2. X, Y, Z rails nemen geïmporteerde lineaire geleidingslijnen aan, Y-as neemt blus-plastic glijdend geleidingsrails voor HMC630S, HMC800S aan;
3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal;
4. standaard met riem aangedreven spindel;
5. pneumatische cilinder van Taiwan;
6. Taiwan ATC, schijftype en ketentype zijn optioneel beschikbaar;
7. Geïmporteerde lagers voor schroeven;
8. geïmporteerde koppelingen;
9. het balanceringssysteem voor het hoofd heeft een stikstofbalanssysteem of een hydraulisch balanssysteem als optie;
10. NC draaitafel (as B);
11. Werklamp;
12. Pilotlamp;
13. USB- en LAN-interface;
14. Handmatige pulsgenerator (MPG);
15Centraal automatisch smeersysteem.
16- Koelsysteem.
17. Warmtewisselaar voor elektrische kast;
18. Niveaublokken en -bouten;
19. gereedschapskist en gereedschap;
20. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC,
MITSUBISHI, FAGOR, enzovoort.
Optieconfiguratie en toebehoren:
1. ZF- of BF-reducer;
2. cirkelvormig koelmiddelstuk;
3. koelmiddel via spindel (CTS);
4. Spindelolie koeler;
5. airconditioner (A/C) voor elektrische kast;
6Automatisch systeem voor het meten van de lengte van het gereedschap;
7Automatische meetsystemen voor werkstukken;
8Optioneel met sprietchipconveyor en ketenchipconveyor.
2. cirkelvormig koelmiddelstuk;
3. koelmiddel via spindel (CTS);
4. Spindelolie koeler;
5. airconditioner (A/C) voor elektrische kast;
6Automatisch systeem voor het meten van de lengte van het gereedschap;
7Automatische meetsystemen voor werkstukken;
8Optioneel met sprietchipconveyor en ketenchipconveyor.
