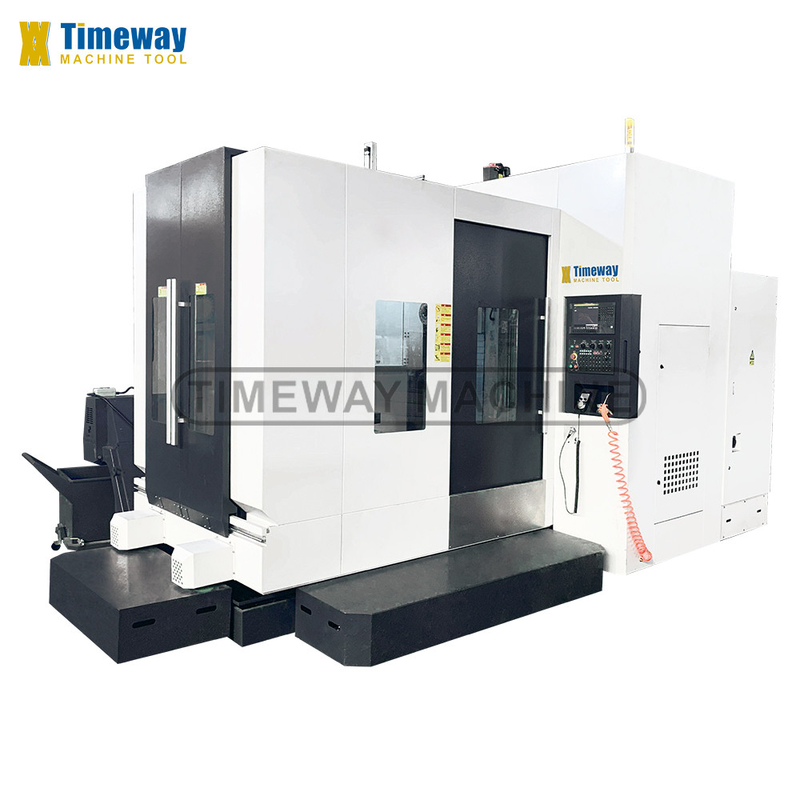

Geavanceerd HMC630 CNC horizontaal bewerkingscentrum met Min. tijd van gereedschapswisseling van 5s
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $15,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Aantal spindels: | Alleenstaande |
|---|---|---|---|
| Type: | horizontaal | Afmeting ((L*W*H): | 4860 3600 3460 mm |
| Gewicht (T): | 12 T | Tafelgrootte (mm): | 630x630 |
| CNC-besturingssysteem: | GSK, FANUC, MITSUBISHI, KND, Siemens | Aantal assen: | 3, 4 |
| Tabelverplaatsing (X) (mm): | 1100 | Tabelverplaatsing (Y) (mm): | 800 |
| Tabelverplaatsing (Z) (mm): | 1100 | Positioneringsnauwkeurigheid (mm): | ±0.008 |
| Herhaalbaarheid (X/Y/Z) (mm): | ±0.005 | Spindelmotorvermogen ((kW): | 15/18.5 |
| Max. Lijstlading (kg): | 1500 kg | Min. Tijd voor gereedschapswisseling: | 5 |
| Capaciteit van het gereedschapsmagazin: | 24 | Belangrijkste verkooppunten: | Gemakkelijk te bedienen |
| Garantie: | 1 jaar | Tipe in de handel brengen: | Warm product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam van het product: | CNC-bewerkingscentrum |
| Type machine: | Horizontale machinecentra | CNC of niet: | CNC-systeem |
| Model: | HMC630 | X-asreizen: | 1100 mm |
| Y-as Reizen: | 800 mm | Z-as Reizen: | 1100 mm |
| Naverkoopservice: | Ondersteuning | Laadcapaciteit: | 1500 kg |
| Productsoort: | Bewerkingscentrum Cnc Mill Machine | Locatie van de showroom: | Canada, Verenigd Koninkrijk, Italië, Frankrijk, Duitsland, Rusland, Spanje, Zuid-Afrika |
| Toepasselijke sectoren: | Winkels voor bouwmaterialen, reparatiewerkplaatsen voor machines, fabrieken, bouwwerkzaamheden, ener | Kerncomponenten: | andere |
Productomschrijving
Productbeschrijving
Specificatie
Spe | |
Machinestructuur | Positief T-type |
Vervoer op de X-as | 1100 mm |
Vervoer op de Y-as | 800 mm |
Z-asvervoer | 1100 mm |
Vermogen van de motor om de aandrijving te vergroten | Bis22 |
Tafelgrootte | 630 × 630 mm |
Indexering van tabellen | 1°×360 |
T-slots (nummer/breedte/pitch) | 5-18-100 |
De snelheid van de tafelrotatie | 16.6rpm |
Laadcapaciteit | 1500 kg |
Vergrendelingskracht (35 kg / cm)2) | 5000 kg/m |
Afstand spindle centrum naar tafel | 50-850 mm |
Afstand spindel neus naar het midden van de tafel | 125-1225 mm |
Spindelconic | BT1 - BT2 |
Spindel snelheid | 6000 rpm |
Hoofdmotorvermogen | 15/18,5 kW |
Servomotor met X/Y/Z-as (FANUC) | Bis30/Bis30/Bis30 |
Versnellingstijd voor het snijden op de as X/Y/Z | 1-8000 mm/min |
Snelvoersnelheid op de as X/Y/Z | 24/24/24m/min |
X/Y/Z-as spoortype | X/Z: lineair/Y: glijdend |
X-/Y-/Z-aspositiegewogenheid | ± 0,008 mm |
X/Y/Z-as herhaaldelijk positioneringsnauwkeurigheid | ± 0,005 mm |
Positiekennis van de B-as | ± 10" |
ATC-capaciteit (stijl) | 24 (disc) tools |
Werktuigwisseltijd (gereedschap naar gereedschap) | 5 seconden |
Max. gewicht van het gereedschap | 18 kg |
Max. werktuigdiameter | Φ112/Φ200 mm |
Max. lengte van het gereedschap | 300 mm |
Stroomvoorziening | 40kva |
De luchtdruk vereist | 8 kg/cm2 |
Gewicht van de machine | 12000 kg |
Algemene afmetingen (LxWxH) | 4860 × 3600 × 3460 mm |
Voor de toepassing van de onderstaande voorschriften:
1. Harsensandgieten;

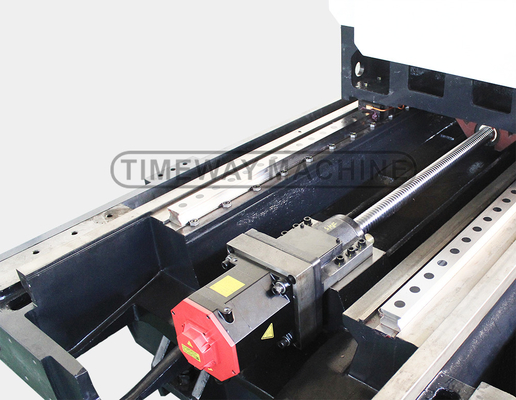

2. X-, Y-, Z-rails nemen geïmporteerde lineaire geleidingslijnen aan, Y-as neemt blus-plastic glijdend geleidingsrails voor HMC630 aan;
3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal;
4. standaard met riem aangedreven spindel;
5. pneumatische cilinder van Taiwan;

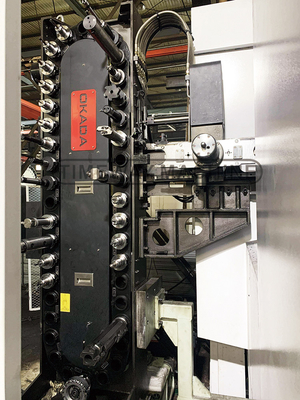

6. Taiwan ATC, schijftype en ketentype zijn optioneel beschikbaar;
7. Geïmporteerde lagers voor schroeven;
8. geïmporteerde koppelingen;
9. het balanceringssysteem voor het hoofd heeft een stikstofbalansysteem of een hydraulisch balansysteem als optie;
10. NC draaitafel (as B);
11. Werklamp;
12. Pilotlamp;
13. USB- en LAN-interface;
14. Handmatige pulsgenerator (MPG);
15Centraal automatisch smeersysteem.
16- Koelsysteem.
17. Warmtewisselaar voor elektrische kast;
18. Niveaublokken en -bouten;
19. gereedschapskist en gereedschap;
20. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz.
2. X-, Y-, Z-rails nemen geïmporteerde lineaire geleidingslijnen aan, Y-as neemt blus-plastic glijdend geleidingsrails voor HMC630 aan;
3. X, Y, Z rails hebben een telescopisch deksel van roestvrij staal;
4. standaard met riem aangedreven spindel;
5. pneumatische cilinder van Taiwan;
6. Taiwan ATC, schijftype en ketentype zijn optioneel beschikbaar;
7. Geïmporteerde lagers voor schroeven;
8. geïmporteerde koppelingen;
9. het balanceringssysteem voor het hoofd heeft een stikstofbalansysteem of een hydraulisch balansysteem als optie;
10. NC draaitafel (as B);
11. Werklamp;
12. Pilotlamp;
13. USB- en LAN-interface;
14. Handmatige pulsgenerator (MPG);
15Centraal automatisch smeersysteem.
16- Koelsysteem.
17. Warmtewisselaar voor elektrische kast;
18. Niveaublokken en -bouten;
19. gereedschapskist en gereedschap;
20. CNC-controller: KND, GSK, HNC (China); SIEMENS, FANUC, MITSUBISHI, FAGOR, enz.
Optieconfiguratie en toebehoren:
1. ZF- of BF-reducer;
2. cirkelvormig koelmiddelstuk;
3. koelmiddel via spindel (CTS);
4. Spindelolie koeler;
5. airconditioner (A/C) voor elektrische kast;
6Automatisch systeem voor het meten van de lengte van het gereedschap;
7Automatische meetsystemen voor werkstukken;
8Optioneel met sprietchipconveyor en ketenchipconveyor.
2. cirkelvormig koelmiddelstuk;
3. koelmiddel via spindel (CTS);
4. Spindelolie koeler;
5. airconditioner (A/C) voor elektrische kast;
6Automatisch systeem voor het meten van de lengte van het gereedschap;
7Automatische meetsystemen voor werkstukken;
8Optioneel met sprietchipconveyor en ketenchipconveyor.
