Saddel bewegende oppervlakte slijpmachine met tafel kruis intermitterend voedingspercentage 0.1-8
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $38,600.00/sets 1-1 sets |
|
Gedetailleerde informatie |
|||
| CNC of niet: | Normaal | Voorwaarde: | Nieuw |
|---|---|---|---|
| Verminder van het vermogen van de splijtstof: | 1000 | Oppervlakteruwheid (μm): | 00,05 μm |
| Lijstgrootte (mm): | 406*1020 | Spanning: | 220V/380V |
| Afmeting ((L*W*H): | 2950*2270*2210 | Gewicht (kg): | 5500 |
| Vermogen (kW): | 4 | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Locatie van de showroom: | Vietnam, Marokko, Zuid-Afrika, Zuid-Korea, Canada, Oezbekistan, Italië |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Kerncomponenten: | Motor, Lager, Pomp | Toepasselijke sectoren: | Fabriek |
| Tafelgrootte: | 406*1020 | Elektromagnetisch Chuck Size: | 400*1000 |
| Afstand van spindel tot tafel: | 580 | Laadvermogen (inclusief chuck): | 600 |
| Langevoersnelheid: | 5-25 | Intermitterende voedingspercentages: | 0.1-8 |
| Verticale voertempo (MPG): | 0.005-0.5 | Grootte van het slijpwiel: | 350*40*127 mm |
| Hoofdmotorvermogen: | 4 | Gewicht van de machine: | 3700 |
Productomschrijving
Beschrijving van de producten

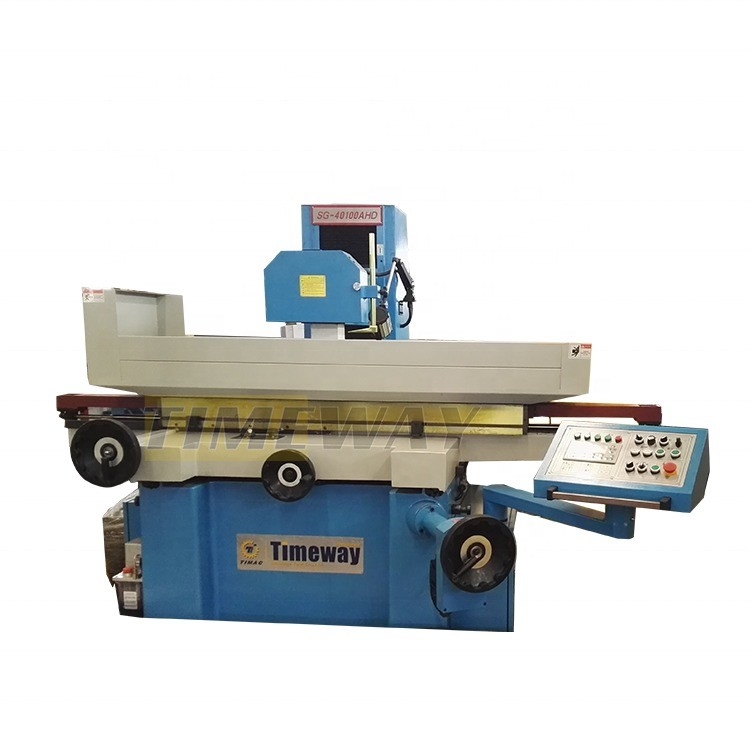

Saddel bewegende oppervlakte slijpmachine
AH AHR AHD kenmerken:
SG-serie zadel bewegende oppervlakte slijpmachine, tafelgrootte 200x500,
250x500, 300x630, 300x1000, 400x800, 400x1000.
250x500, 300x630, 300x1000, 400x800, 400x1000.
De perfect ontworpen symmetrische structuur zorgt ervoor dat de machine zeer geschikt is voor precisie slijpen.Werktafel maken achteruit beweging aangedreven door hydraulische, en spindel maken een opheffende beweging en wordt aangedreven door een handmatige (AH-serie), wisselstroommotor (AHR-serie) of wisselstroomservomotor (AHD-serie).
SG-AH: automatische voeding op de dwarszijde, hydraulische transmissie op de lengtezijde, handmatige op de verticale.
SG-AHR: automatische voeding op kruis, hydraulische transmissie op longitudinale, snelle beweging op verticale.
SG-AHD: automatische voeding op kruis, hydraulische transmissie op longitudinale, automatische voeding op verticale.Hoogste stijfheid een-stuk stand neemt hoogwaardig gietijzer om de stabiliteit en prestaties van de hele machine te waarborgen.
Goed ontworpen bedieningspaneel met tweerichtings roterende structuur, maakt het voor de bediener zeer gemakkelijk om een geschikte werkpositie te krijgen, verbetert de werkdoeltreffendheid.Veilige en betrouwbare elektrische besturing,veiligheidssysteem voor de bescherming van het vergrendelingssysteem, moet worden ontworpen volgens de CE-spanningsvoorschriften.Onafhankelijke hydraulische stationsassemblages met luchtkoeling, die stabiel werken bij een geringe temperatuurstijging,voldoende vermogen bieden voor precisiebreiding.
Goed ontworpen bedieningspaneel met tweerichtings roterende structuur, maakt het voor de bediener zeer gemakkelijk om een geschikte werkpositie te krijgen, verbetert de werkdoeltreffendheid.Veilige en betrouwbare elektrische besturing,veiligheidssysteem voor de bescherming van het vergrendelingssysteem, moet worden ontworpen volgens de CE-spanningsvoorschriften.Onafhankelijke hydraulische stationsassemblages met luchtkoeling, die stabiel werken bij een geringe temperatuurstijging,voldoende vermogen bieden voor precisiebreiding.
Een dubbelwandige kolommenconstructie, die een hoge stijve steun biedt aan de slijpspindel.
De gesloten stalen beveiliging is uitgerust voor de bescherming van de spindelmotor en de geleiding, waardoor de kolom veilig en mooi is. De werktafel wordt aangedreven door een geïmporteerde hydraulische klep,realiseer soepel beweging zonder schokken.
De geleidingsbaan is bekleed met Turcite en met de hand gegraveerd, beweegt soepel en houdt de nauwkeurigheid lang leven.
De AHD-serie slijpmachine is standaard uitgerust met auto down feed servomotor, en wordt bestuurd door PLC en HMI met ingebouwde programma.
Specificatie | Eenheid | SG-40100AH SG-40100AHR SG-40100AHD |
Tafelgrootte | mm | 406x1020 |
Elektromagnetische chuckmaat | mm | 400x1000 |
Afstand van spindel tot tafel | mm | 580 |
Verplaatsing over de tafel | mm | 450 |
Langeafstandsverkeer van tafel | mm | 1130 |
Laadvermogen (inclusief chuck) | kg | 600 |
Langevoersnelheid | m/min | 5 tot 25 |
Intermitterende voedingspercentages | mm/str | 0.1-8 |
De snelheid van de snelvoer over de tafel | mm/min | 990 |
Tafelkruisvoeding van het handwiel | mm/g | 0.02 |
Verticale intermitterende voertempo van het wielhoofd | mm/str | AH: - AHR: AHD: 0,005-0.5; |
Verticale snelheid van het stuur | mm/min | AH: - AHR: 650; AHD: 480; |
Verticale voeding van het handwiel met wielkop | mm/g | 0.005 |
Spindel snelheid (50/60HZ) | rpm | 1450/1750 |
Grootte van het slijpwiel | mm | 350x40x127 |
Hoofdmotorvermogen | kw | 4 |
Afmetingen van de machine (LxWxH) | cm | 440x240x190 |
Afmetingen van de verpakking (LxWxH) | cm | 295x227x221 |
Gewicht van de machine | kg | 3700 |
Gewicht van de machine | kg | 19500 |
Handleiding (Engelse versie) | Balanceringsstand |
Werklamp | Magnetische scheider |
Balanceringsbalk | Papierfilter |
Standaardmalen | Olie tank beveiliging |
Magnetische chuck | Afvoer van stof |
met een vermogen van niet meer dan 10 W | Parallelle wieldresser |
Koelmiddelreservoir | Digitale aflezing in 2 assen |
Flanken en onttrekkers van wielen | Extrawielflens |
Stoel voor een roldoek | |
Gelijkstellende wig en schroef | |
Glijsysteem | |
Gereedschapskist en gereedschap |
De geleiding is bekleed met
Turciet en precisiehand
geskraapt, vlot bewegen en
De nauwkeurigheid houdt de levensduur.
Turciet en precisiehand
geskraapt, vlot bewegen en
De nauwkeurigheid houdt de levensduur.
De werktafel wordt aangedreven door
geïmporteerde hydraulische kleppen,
realiseer soepel beweging zonder
Schokkend.
geïmporteerde hydraulische kleppen,
realiseer soepel beweging zonder
Schokkend.

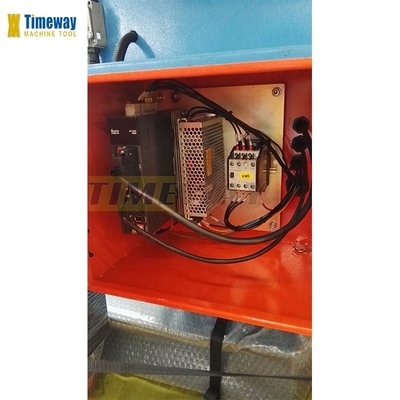

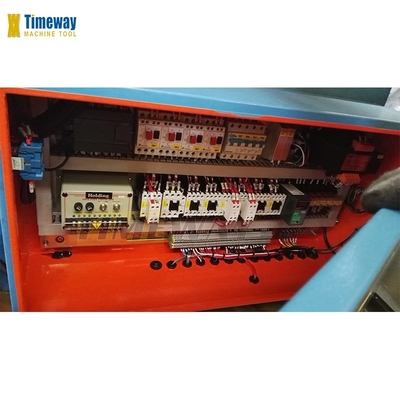

Veilig en betrouwbaar elektrisch bedieningssysteem, veiligheidsvergrendelingsbeschermingssysteem, ontworpen volgens de CE-spanningsvoorschriften.
