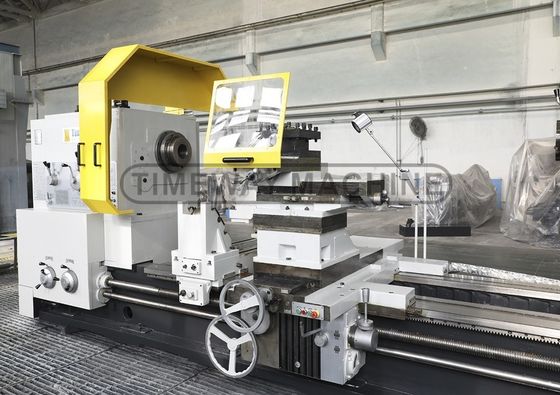

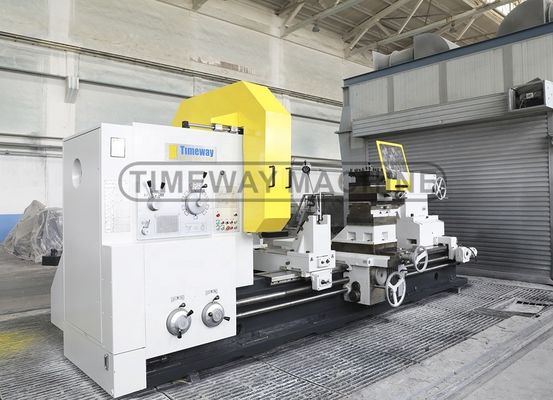

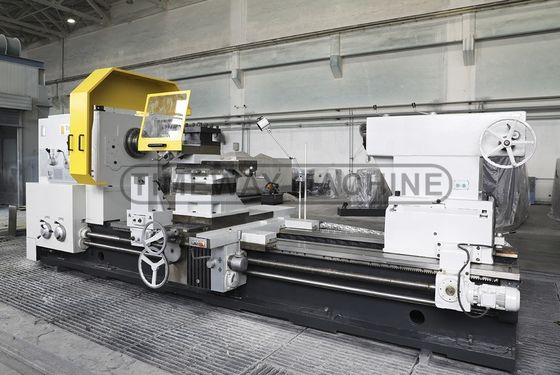

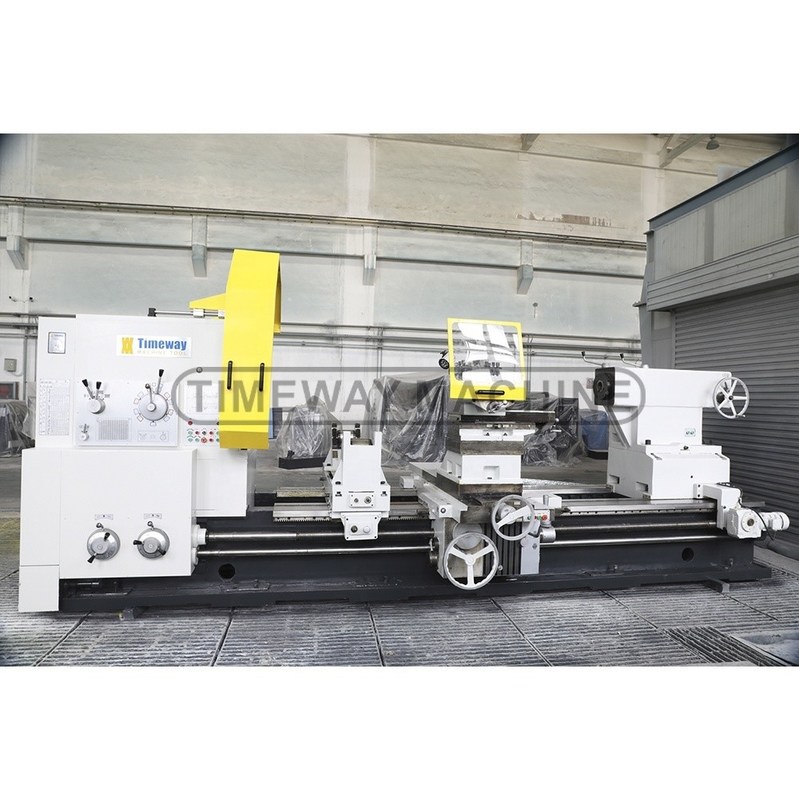

Draaibank snelheid 3.15-315 21 Zware parallel draaibank 2000 mm voor Torno Paralelo
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC TIMEWAY |
| Modelnummer: | AL-2000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $80,000.00/sets 1-2 sets |
| Verpakking Details: | houten behuizing of plywoodbehuizing |
| Levering vermogen: | 50 sets per maand. |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1100 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 30 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 6120x2430x2580 mm |
| Gewicht (kg): | 15000 KG | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. Draaiende Diameter: | 2000 mm |
| Max. draaidiameter van de staaf: | 1650 mm | Max. Gewicht van het werkstuk: | 16 of 20 ton |
| Draaiwijdte: | 3.15-315 (21); 3.5-291 (12) | Reizen op de X-as: | 900 mm |
| De bovenste glijbaan: | 360mm | Diameter van de schors: | 260 mm |
| De reis van de losse kopkoker: | 300 mm | Gidstype: | Breedte 1100 mm rechthoekige rails |
| Naverkoopservice: | Online ondersteuning | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken |
| Locatie van de showroom: | Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 2800 mm | Jaar: | 2020 |
| Haven: | Chinese haven | ||
Productomschrijving
Horizontale draaibankmachine zware parallel draaibankmachine
* * * AL-1250
* * * * AL-1600
* * * * AL-1800
* * * * * AL-2000
Parallelle draaibankmachines voor zware werkzaamheden zijn geschikt voor verschillende draaibanden, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaien van metrische of inchdraad,met een diameter van niet meer dan 50 mm,, ect.
Een gemotoriseerd kortconic draaien kan door de bovenste glij onafhankelijk worden gedaan, en een gemotoriseerd draaien met lange conic draaien kan door bovenste glij in combinatie met longitudinale voeding.
Kenmerken:
1Deze zware parallelle draaibank heeft een 1100 mm breed rechthoekig inductie-geharde en grondbed-geleidingsweg, waardoor de stabiliteit van de draaibank uitstekend is.met een hoge stijfheid en met een maximaal draagvermogen van 16 ton tussen de middelpunten.
2. De hoofdspindel is van precisie-rollagers met een driepunts ondersteunende structuur, zorg voor de hoge nauwkeurigheid voor de uitloop van de parallelle draaibank.
3. Zaddelleidingen met een teflonband, draaiende staartvoet om wrijving en warmteopwekking te minimaliseren.
Belangrijkste technische specificaties:
| Specificatie | Eenheid | AL-1250 | AL-1600 | AL-1800 | AL-2000 | ||
| Capaciteit | Sling over het bed. | mm | 1250 | 1600 | 1800 | 2000 | |
| Sling over het wagen | mm | 900 | 1250 | 1280 | 1650 | ||
| Max. lengte van het werkstuk | mm | 3000 ~ 20000 | |||||
| Max. draailengte | mm | 2800 tot 19800 | |||||
| De lengte van de geleidingsbaan | mm | 1100 | |||||
| Spindel | Spindel neuscode | mm | A2-15 | ||||
| Spindel door de bol | mm | 100 | |||||
| Taper gat van spindel | - | metrische 140 | |||||
| Aantal voorwaarts draaiende snelheden | soorten | 21 soorten | |||||
| Aantal omkeringstijden | soorten | 12 soorten | |||||
| Spindel snelheid | Voorwaarts | r/min | 3.15~315 | ||||
| Achteruit | r/min | 3.5~291 | |||||
| Voedingsbeweging | Aantal voedingsmiddelen per omwenteling ((langs/over) | soorten | 56/56soorten | ||||
| Voeder per omwenteling | Langetermijn | mm/r | 0.1~12 ((0.004"~0.473) ") | ||||
| Transversaal | mm/r | 0.05~6 ((0.002"~0.236') | |||||
| Hoogste gereedschapspeld | mm/r | 0.025~3(0.001'~0.118") | |||||
| Aantal en bereik van de metrische draad | mm | 44;1~120 mm | |||||
| Aantal en bereik van inch draad | TPI | 31; 28~1/4" | |||||
| Aantal en bereik van de moduladraden | mm | 45;0.5~60 mm | |||||
| Aantal en bereik van het diameterdraad | DP | 38• 1/2 tot 56DP | |||||
| Gereedschapspost | Afstand tussen spindel middellijn en werktuig rustvlak | mm | 53 | ||||
| Afdeling van de gereedschapsstaaf | mm | 50 | |||||
| Swingbereik van de werktuigstaaf | ° | ± 90° | |||||
| Max. verplaatsing van de bovenste glijbaan | mm | 380 | |||||
| Max. verplaatsing van de dwarsslider | mm | 740(29") | 850 ((33') | 850 | 850(33") | ||
| Werktuigpostverplaatsing per beurt van de glij van bovenste of dwars glij | mm | 0.05(0.002") | |||||
| Snel rijsnelheid | Langetermijn | mm/min | 3740 | ||||
| Transversaal | mm/min | 1870 | |||||
| Boven glijbaan | mm/min | 935 | |||||
| Tailstock | Diameter van de staartvoet | mm | 200 ((8') | ||||
| Voertuig van de staartvoet | mm | 300 (((12") | |||||
| Taper gat van staartvoet |
| Morse 6 | |||||
| Algemene afmetingen van de machine | Hoogte | mm | 2120 | 2670 | 2770 | 2870 | |
| Breedte | mm | 2360 | |||||
| Max. gewicht van het werkstuk | kg | 15000 (AL-2000x3M) | |||||

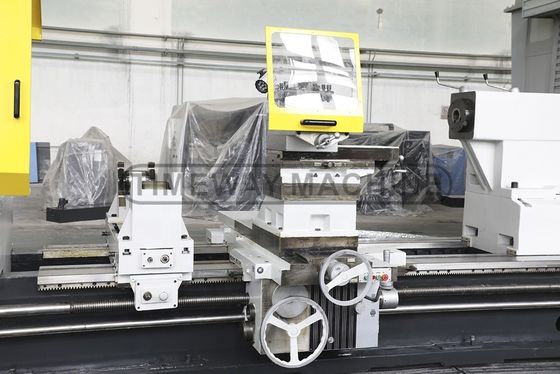

| Spindeldoos en wagen:
De spindel neus van parallelle draaibank is A2-15, standaard uitgerust met 4-koppel chuck diameter 1600mm.
Parallelle draaibankmachine kan 33 stappen spindel snelheid door middel van versnellingswisselingen, zorgen voor verschillende soorten verwerking vereiste.
De draaibank kan automatisch snijden en snel voeden op de kruis, longitudinale richting, en afwerking mechanische voeding voor de bovenste gereedschap-post.
|
| Elektrische kast:

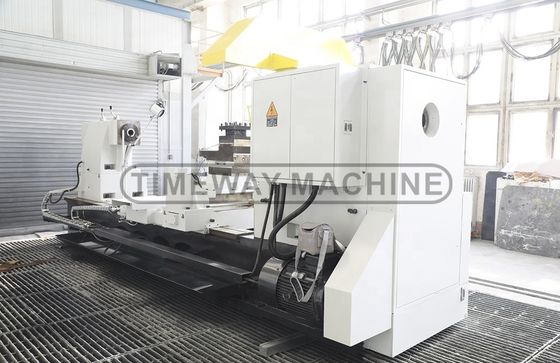

De elektrische kast is aan de achterkant van de parallel geïnstalleerd, het is mooi en gemakkelijk te vervoeren.
De elektrische kast voldoet aan de CE-standaard, alle elektrische componenten nemen beroemde merken aan, de klanten kiezen ook het merk dat je leuk vindt.
| |
| | Elektrische bewegende staart:
De zware parallel draaibank standaard is uitgerust met elektrische bewegende staart, verminderen de arbeidsintensiteit van de operators. |
| Steady rest:
Als standaardconfiguratie voldoen de vaste rust aan het snijden van dunne en lange staven, om de bewerkingsnauwkeurigheid te garanderen. | |
| | Rolondersteuning:
De rolstand wordt gebruikt voor het laden van zware en grote onderdelen, het vergroten van het laadvermogen tot 20 ton van de parallelle draaibank. |
