>>De transmissie wordt aangedreven door een wisselstroommotor, de snelheid van de aandrijving wordt met 16 stappen gereguleerd door magnetoventielen.

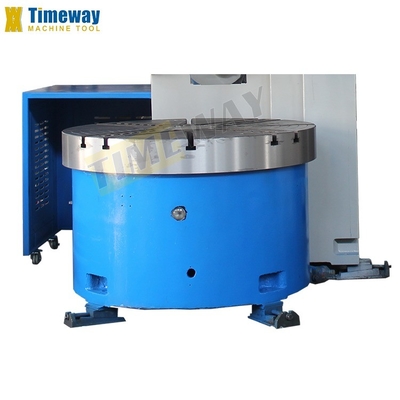

>>De werktafel heeft het type rollend leidpad, dus een grote laadcapaciteit van de werktafel en een hoge draaigeprecisie.
 |

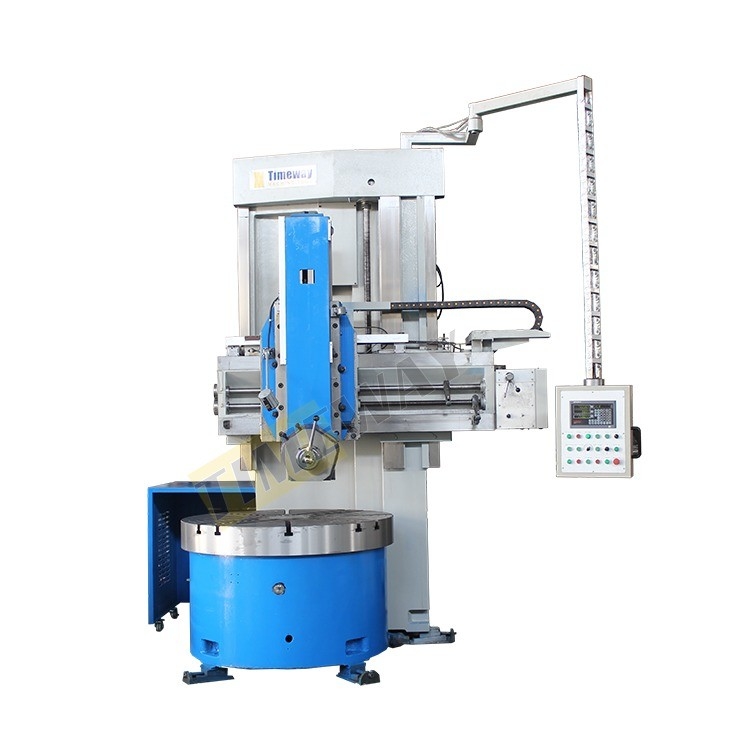

1010 mm werktafeldiameter VL-serie Verticale draaibank voor zware bewerking
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | timeway |
| Modelnummer: | VL1250E/1000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $52,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1000 | Versnellingsbereik van de spindel ((rpm): | 6.3 - 200 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | Verticaal |
| Spanning: | 380V | Afmeting ((L*W*H): | 2360*2300*3580 mm |
| Gewicht (kg): | 8300 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Nieuw product 2023 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. Gewicht van Werkstuk (kg): | 5000 |
| Spindelconner: | BT2 | Snijmoment: | 17.5 N.m |
| Velociteit van de snelle voeding ((mm/min): | 0.8 - 86 mm/min | Voersnelheid (mm/min): | 0 - 1800 mm/min |
| Gereedschapspoststations: | 4 | Naam van het product: | Verticale draaibank met één kolom |
| Type machine: | Verticale draaibank met één kolom | CNC of niet: | Normale draaibank |
| Model: | VL1250E/1000 | Max. Draaiende Diameter: | 1250 mm |
| Motorvermogen: | 22 kW | Max. hoogte van het werkstuk: | 1000 mm |
| Max. Gewicht van het werkstuk: | 5000 kg | worktable diameter: | 1010mm |
| Gewicht van de machine: | 8300kg | ||
Productomschrijving
Beschrijving van de producten

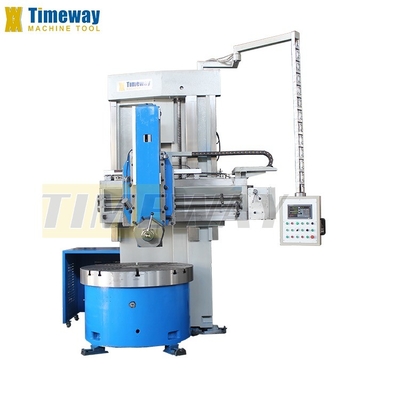

Verticale draaibank met één kolom
Specificatie
Specificaties | Eenheid | VL1250E |
Max. schommeldiameter | mm | 1250 |
Max. draaidiameter | mm | 1250 |
Max. hoogte van het werkstuk | mm | 1000 |
Max. gewicht van het werkstuk | kg | 5000 |
Hoofdmotorvermogen | kw | 22 |
Diameter van de werktafel | mm | 1010 |
Max. koppel van de werktafel | KN.m. | 17.5 |
Versnellingsbereik van de werktafel | rpm | 6.3-200(16) |
Verticale toevoersnelheid van het gereedschap | mm/min | 0.8-86(12) |
Snelvoersnelheid van de werktuigpost | mm/min | 1800 |
Verticale draaihoek van de werktuigstaaf | ° | ± 30° |
Verticale dwarsverplaatsing van gereedschapspal | mm | -28-733 |
Verticale gereedschapspost verticale beweging | mm | 650 |
Zijdelingse kruisverplaatsing van gereedschapspal | mm | 630 |
Verticale verplaatsing van de zijkant van de werktuigpost | mm | 900 |
Max. snijkracht van de verticale werktuigpost | KN: | 20 |
Max. snijkracht van de zijdelingse werktuigpost | KN: | 20 |
Nettogewicht van de machine | kg | 8300 |
Afmetingen van de machine (LxWxH) | cm | 236x230x358 |
Accessoires
Standaard accessoires
Optioneel accessoire
- Besturingspaneel. - Hydraulisch systeem - Smeersysteem - Gereedschapsholder (1 pc) - Werklamp - Gereedschapskist en gereedschap - Niveaulegen en funderingsbouten - Boorgereedschapsholder (1 pc) - Handmatig pentagon gereedschapspunt. - Chuck jaws (4 stuks) - Pilotlamp - Operatiehandboeken (Engels) | - 2 assen DRO - Splijttransportband - Zijdelingse gereedschapspal |

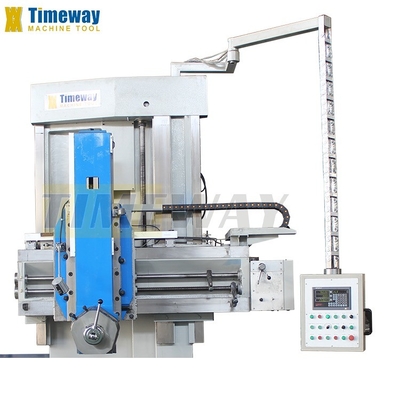

Detail van de machine
Deze machine is geschikt voor de mechanische verwerking van alle industrieën. Het kan worden gebruikt voor ruwe en afwerking van binnen en buiten cilinder, kegel oppervlak, eind gezicht, groeven en snijden,evenals borend interne gat.
Ik heb het niet gedaan. Ik heb het niet gedaan.
Ik heb het niet gedaan. Ik heb het niet gedaan.

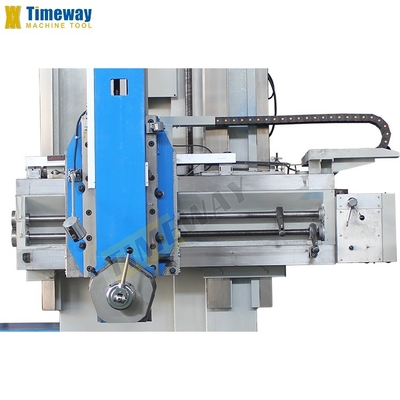

>> Verticale gereedschapspost is uitgerust met vijf-station gereedschapspost, en neemt hoge precisie rat-gear schijf positionering, zijdelingse gereedschapspost is uitgerust met vier-station gereedschapspost.Beide gereedschapsposten hebben een hydraulisch evenwicht.
>>De verticale en horizontale voeding van de verticale gereedschapspost wordt aangedreven door een schuifschroef; de verticale en horizontale voeding van de zijdelingse gereedschapspost wordt aangedreven door een versnellingsrak.
>>De verticale en horizontale voeding van de verticale gereedschapspost wordt aangedreven door een schuifschroef; de verticale en horizontale voeding van de zijdelingse gereedschapspost wordt aangedreven door een versnellingsrak.
Ik heb het niet gedaan. Ik heb het niet gedaan.

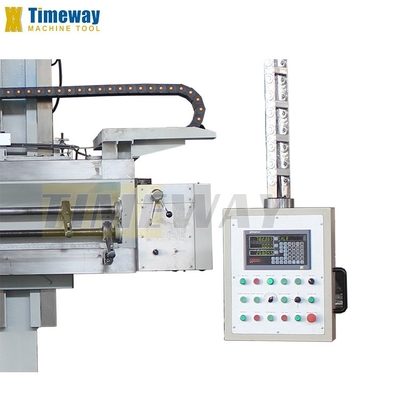

>>De machine gebruikt PLC-besturing, hoge betrouwbaarheid, elektrische bedrading in overeenstemming met de procesuitvoering.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>>Het funderingsdeel is een volledige gietstructuur, met behulp van gietijzermateriaal met een hoge sterkte en lage spanning.
De kolommen geleider spoor nemen slijpverwerking, balk gids en ram
de gids de slijpverwerking na de tussentijdse frequentie-doofing toepassen
De kolommen geleider spoor nemen slijpverwerking, balk gids en ram
de gids de slijpverwerking na de tussentijdse frequentie-doofing toepassen
Onze diensten
1- Gratis vervanging van onderdelen die beschikbaar zijn tijdens de garantieperiode.Snel handelen en antwoorden op technische vragen op elk moment gedurende de gehele levensduur van de machine. 3. Overzeese na-servicecentrum beschikbaar in sommige regio's. 4. Ingenieur overzeese service beschikbaar op verzoek van de klant ((relatieve kosten van de klant).
