Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 400 |
| Type: | horizontaal | Spanning: | Facultatief |
| Afmeting ((L*W*H): | 6020*1995*2175 | Gewicht (kg): | 1900 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. Gewicht van Werkstuk (kg): | 1000 kg | Spindelconner: | BT1 |
| Snijmoment: | 45000 N.m | Velociteit van de snelle voeding ((mm/min): | 935 - 3740 mm/min |
| Voersnelheid (mm/min): | 526 - 680 mm/min | Gereedschapspoststations: | 8, 4, 6 |
| Naam: | Handmatige draaibank | Type machine: | Horizontale draaimachine voor het draaien van metaal |
| Naam van het product: | Handmatige draaibank | Functie: | Metalenbewerking |
| Precisie: | Hoge nauwkeurigheid | Productsoort: | Horizontale Draaibank |
| Verwerking: | Zwaar werk | Kleur: | aangepast |
| Model: | Al-1250C | ||
Productomschrijving
Productbeschrijving

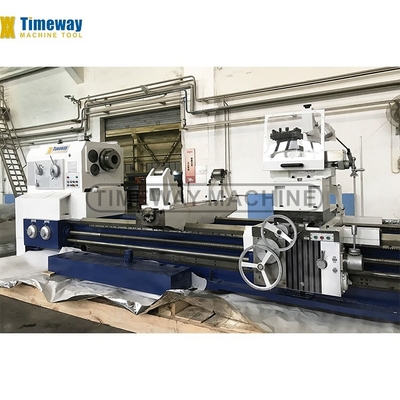

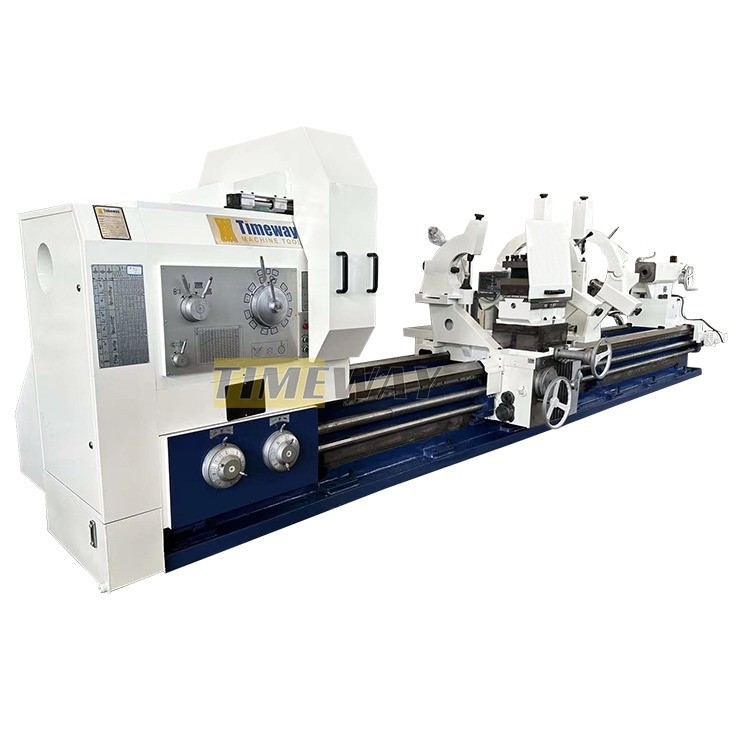

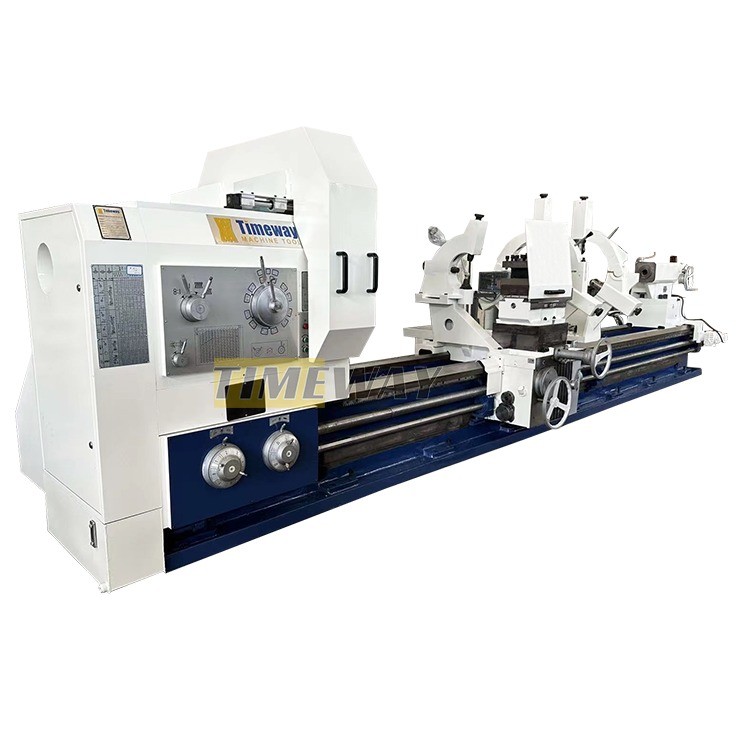

Zware horizontale draaibank
1.Deze serie zware draaibank adopteert 970mm breed inductie geharde en grond bed gids
De verdeling van de splijtstof tussen de twee lagen van de splijtstof is in de eerste plaats te wijten aan de uitstekende stabiliteit, de hoge stijfheid en de maximale lagers van 10 ton tussen de middelpunten.
2.De hoofdspindel is van precisie-rollagers 3-punts ondersteunende structuur. zadel gids wegen met Teflon gordel bekleed. Roterende staartvoet structuur om wrijving en warmteopwekking te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibranchen, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaien van metrische of inch-draad en diameter-pijldraad.enz..
4Het motoriseerde korte conische draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conische kan door bovenste schuif gecombineerd met een longitudinale voeding worden uitgevoerd.Deze machines kunnen ook boren., trepanning en boorprocessen, enz.
De verdeling van de splijtstof tussen de twee lagen van de splijtstof is in de eerste plaats te wijten aan de uitstekende stabiliteit, de hoge stijfheid en de maximale lagers van 10 ton tussen de middelpunten.
2.De hoofdspindel is van precisie-rollagers 3-punts ondersteunende structuur. zadel gids wegen met Teflon gordel bekleed. Roterende staartvoet structuur om wrijving en warmteopwekking te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibranchen, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaien van metrische of inch-draad en diameter-pijldraad.enz..
4Het motoriseerde korte conische draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conische kan door bovenste schuif gecombineerd met een longitudinale voeding worden uitgevoerd.Deze machines kunnen ook boren., trepanning en boorprocessen, enz.
Specificatie
Specificatie | Al-1250C | AL-1400C | AL-1600C | AL-1800C | ||||||
Capaciteit | Sling over het bed. | 1250 | 1400 | 1600 | 1800 | |||||
Swing over cross slide | 865 | 1010 | 1210 | 1280 | ||||||
Max.lengte van het werkstuk | Voor de toepassing van deze verordening geldt de volgende voorwaarden: | |||||||||
Max.lengte van de draai | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||||||
Breedte van het bed | 970 | |||||||||
Max.koppel van de spindel | 12590 | |||||||||
Max.snijkracht | 45000 | |||||||||
Max.kracht van de logitidale | 18000 | |||||||||
Max.gewicht van het werkstuk | 10000 | |||||||||
Spindel | Dia. van de spindelboor | 130 | ||||||||
Taper van spindel | metric140 | |||||||||
Aantal voorwaarts draaiende | 21 soorten | |||||||||
Aantal achteruitdraaien | 12 soorten | |||||||||
Spindel snelheid | Voorwaarts | 3.15-315 | ||||||||
Achteruit | 3.5-291 | |||||||||
Voedingsbeweging | Aantal voedingsmiddelen per omwenteling | (langs/over) 56/56 | ||||||||
Voeder per omwenteling | Longudinale | 0.1-12(0.004"-0.473" | ||||||||
Transverse | 0.05-6 ((0.002"-0.236") | |||||||||
Hoogste gereedschapspeld | 0.025-3(0.001"-0.118") | |||||||||
Nummer en bereik van de metrische draad | 44 soorten:1-120 | |||||||||
Nr. en bereik van de inches draad | 31 soorten:28-1/4 | |||||||||
Nummer en bereik van de module draad | 45 soorten:0.5-60 | |||||||||
Nummer en bereik van de diameter van de draad | 38 soorten:1/2-56 | |||||||||
Gereedschapspost | Grootte van de werktuigstaaf | 45×45 | ||||||||
schommelbereik van de gereedschapspal | ± 90o | |||||||||
Max.verplaatsing van de dwarsslider | 650 | |||||||||
Max.verplaatsing van bovenste glijbaan | 300 | |||||||||
Vinnige gebruik van gereedschapsposten | Langetermijnl: 3740 Tranverse: 1870 Top dia:935 | |||||||||
Tailstock | Di. van staartvoet | 220 | ||||||||
Voertuig van de staartvoet | 300 | |||||||||
Taper gat van staartvoet | Morse No.6# | |||||||||
Andere | Hoofdmotorvermogen | 22 | ||||||||
Vermogen van de snelbewegingsmotor van de werktuigpost | 1.5 | |||||||||
Vermogen van de koelpomp | 0.15 | |||||||||
Over het algemeen afmeting | Lange | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||||||
Breedte | 1995 | |||||||||
Hoogte | 2175 | 2325 | 2525 | 2725 | ||||||

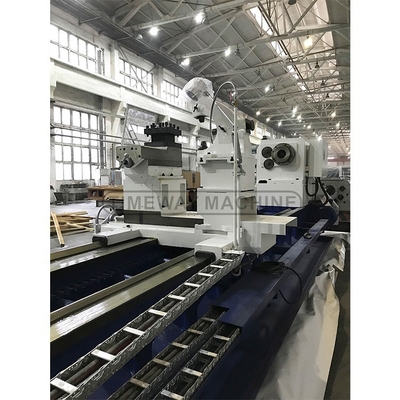

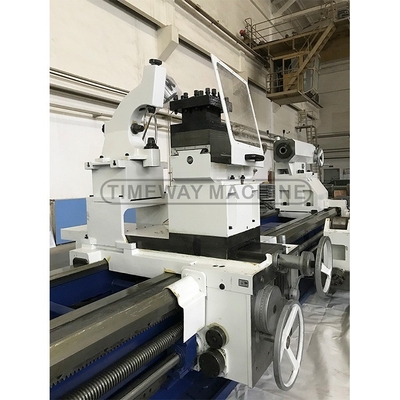

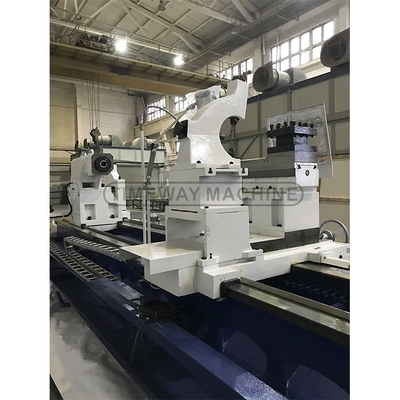

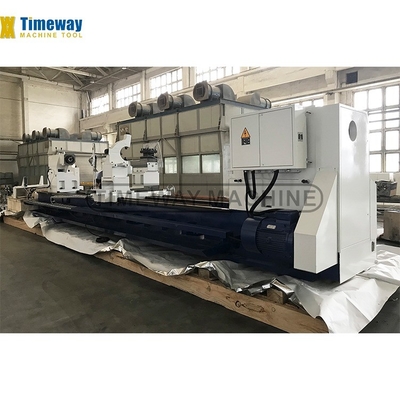

Gedetailleerde afbeeldingen
