Hoge stijfheid 1 7 Spindle Taper 300mm Tailstock Quill Travel Giant Type Torno Machine
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-2500Hx8000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $300,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 5 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 8000 | Versnellingsbereik van de spindel ((rpm): | 0.8 - 160 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1600 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 75 |
| Spanning: | 220V-440V | Afmeting ((L*W*H): | 18577 x 2515 x 2655 mm |
| Gewicht (kg): | 36000 KG | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Lange levensduur | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur: | als vereiste |
| Chuck Grootte: | 1600/1800/2000 mm | Spindelconner: | 1:7 |
| Laadcapaciteit: | 25/32/40 ton | Diameter van de staartvoet: | 300/400mm |
| Dwarsdiareis: | 800 mm | Langeafstandsreizen: | 8000mm |
| Hoofdgereedschap-postvervoer: | 600 mm | Tailstock Quill Reizen: | 300 mm |
| Grootte van het gereedschapsgedeelte: | 70x70mm | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Productieinstallatie, Kleinhandel, Bouwwerkzaamheden | Locatie van de showroom: | Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru |
| Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten | Max. Gekeerde lengte (mm): | 7800 mm |
| Spindelboring ((mm): | 85 | Jaar: | 2020 |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
Deze draaibank is een universele draaibank met een laadcapaciteit van 25/32/40 ton.
Het is geschikt voor werktuigen van hoge snelheidstaal en van hard gelegeerd staal.
De boringen, de binnenste en de buitenste kegels van de
de gebruik van de bovenste gereedschapsholder (via het hangwiel) voor het draaien van verschillende draden van minder dan 600 mm.
1De draaibank is een integrale driehoekige spoorstructuur in de vorm van een doos, die in eenmalige gietvorming met hoogwaardige gietvorming wordt gegoten.
Na twee verouderingsbehandelingen is de stabiliteit goed; de breedte van de geleidingsrail is 1600 mm, de stijfheid is
Het gebruik van de nieuwe technieken is zeer goed, en de antivibratie-capaciteit is sterk.
Precisie en goede retentie.
2Het belangrijkste aandrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2, 3 stappen wisselende snelheid, en de mechanische en elektrische snelheidsverhouding is 1:200De spindel krijgt een stapsloze
snelheidsregeling van 0,8 tot 160 r/min.
3.Het voersysteem is via de lichtbalk aan de hoofddrive verbonden, zodat de voering rechtstreeks verband houdt met de spindelomzet,
en de voersnelheid is gemakkelijk te selecteren.
4De staartvoet is een draaibare structuur, waardoor de slijtage en warmte van de centra verminderen.
5.De standaard machine met elektrische bewegende staart, vermindert de arbeidsintensiteit van de werknemer en verbetert de werkdoeltreffendheid.
6De machine voor het draaien levert twee soorten middenframe, namelijk een gesloten middenframe en een open middenframe.
7.Twee rijen precieze rekken zijn aan de voorzijde en achterzijde van de machine geïnstalleerd.
De achterste rij rekken drijft de staart voor gemotoriseerde beweging.
8.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt binnenlandse beroemde merkproducten.
De box heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te vermijden.
om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.
De goed gemonteerde spindel heeft de kenmerken van een lage temperatuur
stijging, kleine thermische vervorming en hoge precisie, waardoor de spindel op lange termijn een relatief stabiele nauwkeurigheid behoudt
operatie.
Deze draaibank is een universele draaibank met een laadcapaciteit van 25/32/40 ton.
Het is geschikt voor werktuigen van hoge snelheidstaal en van hard gelegeerd staal.
De boringen, de binnenste en de buitenste kegels van de
de gebruik van de bovenste gereedschapsholder (via het hangwiel) voor het draaien van verschillende draden van minder dan 600 mm.
1De draaibank is een integrale driehoekige spoorstructuur in de vorm van een doos, die in eenmalige gietvorming met hoogwaardige gietvorming wordt gegoten.
Na twee verouderingsbehandelingen is de stabiliteit goed; de breedte van de geleidingsrail is 1600 mm, de stijfheid is
Het gebruik van de nieuwe technieken is zeer goed, en de antivibratie-capaciteit is sterk.
Precisie en goede retentie.
2Het belangrijkste aandrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2, 3 stappen wisselende snelheid, en de mechanische en elektrische snelheidsverhouding is 1:200De spindel krijgt een stapsloze
snelheidsregeling van 0,8 tot 160 r/min.
3.Het voersysteem is via de lichtbalk aan de hoofddrive verbonden, zodat de voering rechtstreeks verband houdt met de spindelomzet,
en de voersnelheid is gemakkelijk te selecteren.
4De staartvoet is een draaibare structuur, waardoor de slijtage en warmte van de centra verminderen.
5.De standaard machine met elektrische bewegende staart, vermindert de arbeidsintensiteit van de werknemer en verbetert de werkdoeltreffendheid.
6De machine voor het draaien levert twee soorten middenframe, namelijk een gesloten middenframe en een open middenframe.
7.Twee rijen precieze rekken zijn aan de voorzijde en achterzijde van de machine geïnstalleerd.
De achterste rij rekken drijft de staart voor gemotoriseerde beweging.
8.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt binnenlandse beroemde merkproducten.
De box heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te vermijden.
om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.
De goed gemonteerde spindel heeft de kenmerken van een lage temperatuur
stijging, kleine thermische vervorming en hoge precisie, waardoor de spindel op lange termijn een relatief stabiele nauwkeurigheid behoudt
operatie.
Specificatie | Eenheid | AL-2500H | AK-520 |
Max. Sling over het bed. | mm | 2500 | |
Max. Swing over cross slide | mm | 2200 | 520 |
Afstand tussen centra | mm | 3000 tot 20.000 | 300 |
Max. koppel van de chuck | N.m. | 80000 | |
Bedbreedte | mm | 1600 (3 glijbaan) | |
Laadcapaciteit | ton | 32 | |
Spindelconic | - | 75° | |
Schokdiameter | mm | 1600/1800/2000 | C8 |
Spindelversnellingsbereik | rpm | 0.8-160 (stapsloos) | 80 |
Lange voedingsbereik | mm | 0.125-48 (18) | 1:20/86 |
Bereik van kruisvoeding | mm | 0.063-24 (18) | 25-2000 |
Metrische draad | mm | 2 tot 40 | |
Inch draad | TPI | 1-14 | |
Module draad | MP | 1.5-20 | |
Max. verplaatsing van de dwarsslider | mm | 800 | |
Max. verplaatsing van de bovenste glijbaan | mm | 600 | |
Afdeling van de gereedschapsstaaf | mm | 70x70 | |
De diameter van de staartvoet | mm | 300 | |
Volledige verplaatsing | mm | 300 | |
Schoppenvoetpen | - | 100, 1:7 | |
Snelvoersnelheid van de staart | mm/min | 3000 | |
De snelheid van de voeding van de staartvoet | mm/min | 664 | |
Hoofdmotorvermogen | kw | 75 | |
De lengte van de machine | mm | 13577 tot en met 21577 | |
Breedte van de machine | mm | 2515 | |
Hoogte van de machine | mm | 2655 |
• 4 klauw zware onafhankelijke chuck · Steady rest (langer dan 3 M) · Volgt rust (langer dan 3 m) · Elektrisch bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · Digitale indicator met 2 of 3 assen · Chuck bewaker · Bescherming van gereedschapsposten · Achterste spatscherm · Snel wisselend gereedschapspunt · Slijpstuk |

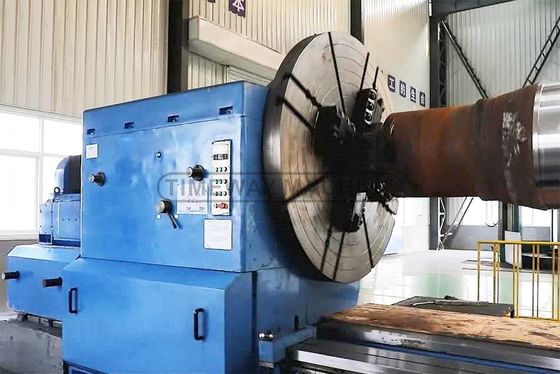

Spindeldoos:
Voor de toermachine, de spindel door het gat
De spindel met voor- en achterste steun type tweepuntssteun
De mechanische structuur, zodat de grote draaiblokken radial en axiaal uitlopen, een hoge rotatie nauwkeurigheid.
en nauwkeurig slijpen van het werktuig, hoge nauwkeurigheid, soepele werking, laag geluid.
De spindel met voor- en achterste steun type tweepuntssteun
De mechanische structuur, zodat de grote draaiblokken radial en axiaal uitlopen, een hoge rotatie nauwkeurigheid.
en nauwkeurig slijpen van het werktuig, hoge nauwkeurigheid, soepele werking, laag geluid.

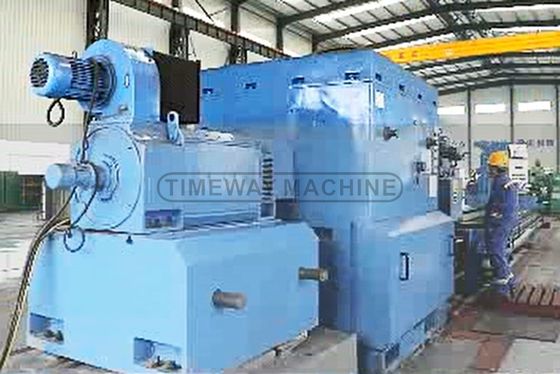

DC 75 kW hoofdmotor:
De zware draaiburken kunnen spindel snelheid te krijgen
0.8-160 t/min met stapsloze transmissie, de hoofdtransmissie wordt aangedreven door de DC 75 kW hoofdmotor, groot koppel en sterke draaikracht voor het snijden van zware werken,de spindel snelheid wordt aangepast door aanpassing van de druk en het magnetisme.
0.8-160 t/min met stapsloze transmissie, de hoofdtransmissie wordt aangedreven door de DC 75 kW hoofdmotor, groot koppel en sterke draaikracht voor het snijden van zware werken,de spindel snelheid wordt aangepast door aanpassing van de druk en het magnetisme.

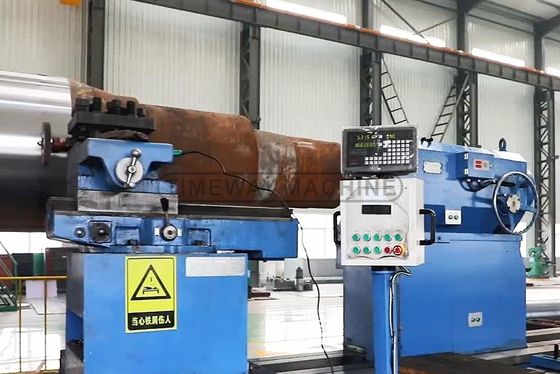

Vervoer:
Het voersysteem van de draaibank is aangesloten op de hoofd
rijden door de lichtbalk, zodat de voeding is rechtstreeks gerelateerd aan de spindel snelheid, en de voeding snelheid convenient te selecteren.
Twee rijen racks van hoge precisie zijn voor en achter de gigantische zware draaibank geïnstalleerd.
De wagenvoeding om draaiende draden te realiseren, en het achterste rek aandrijft de gemotoriseerde beweging van de vijand.
rijden door de lichtbalk, zodat de voeding is rechtstreeks gerelateerd aan de spindel snelheid, en de voeding snelheid convenient te selecteren.
Twee rijen racks van hoge precisie zijn voor en achter de gigantische zware draaibank geïnstalleerd.
De wagenvoeding om draaiende draden te realiseren, en het achterste rek aandrijft de gemotoriseerde beweging van de vijand.

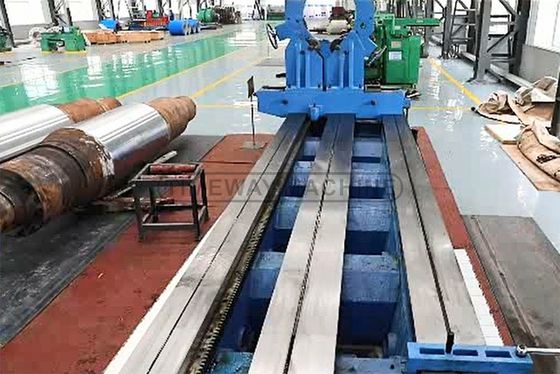

Drie schuifrails:
De grote zware taak neemt de drie glijbaan rails structuur, bed breedte is tot 1600 mm, hoge stijfheid en sterke anti-vibratie zodat de laadcapaciteit 40 ton.De rails van de draaiburken zijn gemiddeld gehard (HRC68), en gemalen door geïmporteerde spoelmaling
Dus de heavy duty hebben een lange levensduur, hoge stijfheid en goede stabiliteit.
Dus de heavy duty hebben een lange levensduur, hoge stijfheid en goede stabiliteit.

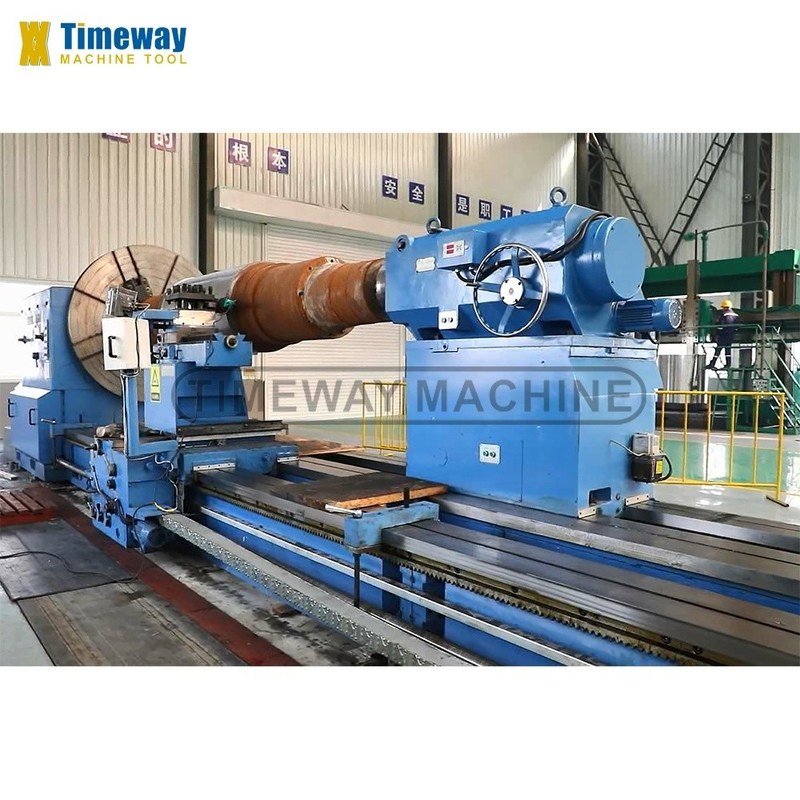

Staartbestand:
Hoge stijfheid en grote draagkracht.
De diameter van de staart: 400 mm.
Centrale conische hoek: 75°
De effectieve afstand van de staart: 300 mm.
Verplaatsing van het staartstuk: 15 mm
De diameter van de staart: 400 mm.
Centrale conische hoek: 75°
De effectieve afstand van de staart: 300 mm.
Verplaatsing van het staartstuk: 15 mm
Steady rest and roller support:
De grote draaibanden zijn standaard voorzien van een vaste rust, de rolophanging is optioneel voor de keuze van de klant.
Elektrische kast:
Duidelijke draadopstelling, CE-markering van elektrische componenten.
