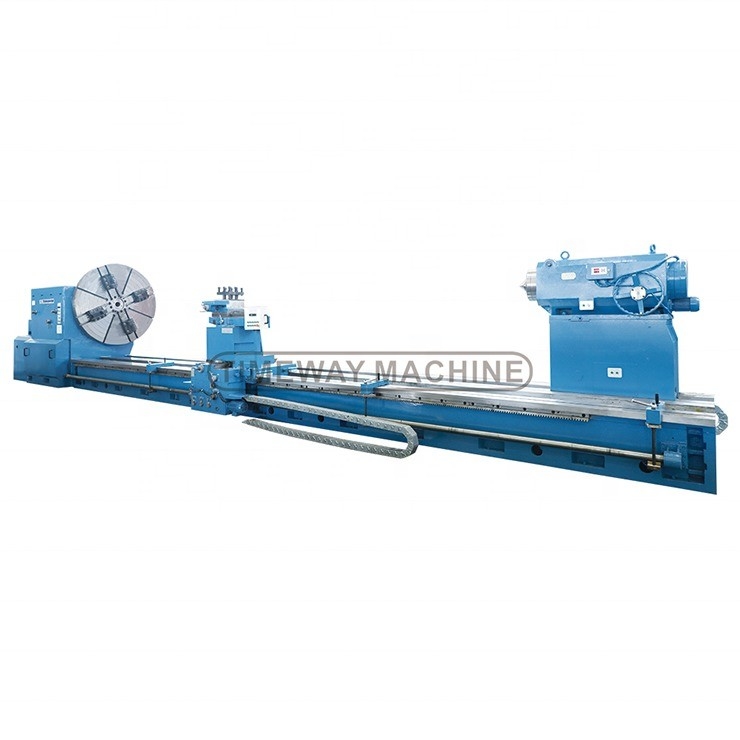

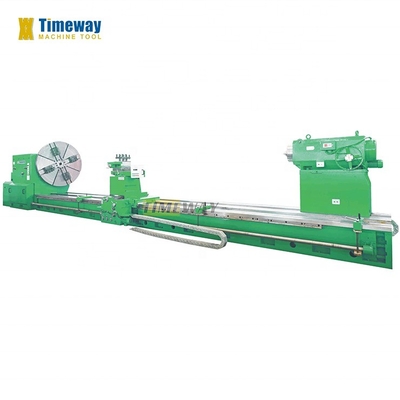

725 mm X-assig special travel lathe machine voor grote rollers in machinewerkstations

Deze draaibank is een universele draaibank met een laadvermogen van 25/32/40 ton, na gebruikte rolondersteuning en vaste rust, een laadvermogen van 40 ton.Het is geschikt voor high speed staal en hard legeringsstaal gereedschappenVoor schachtonderdelen van verschillende materialen, cilindrische en schijfvormige onderdelen, draaiende buitenste ring, eindkant, spleet, snijden, het boren, de binnenste en buitenste kegels van de rot,en het gebruik van de bovenste gereedschapsholder (via het hangwiel) voor het draaien van verschillende draden van minder dan 600 mm.

1.De draaibank is een integrale driehoekige spoorstructuur in de vorm van een doos, die in eenmalige gietvorming met hoogwaardig gietijzer (HT300) is gegoten.de breedte van de geleidingsrail is 1600 mm, de stijfheid is goed en de antivibratiekracht is sterk; Precisie slijpen door geïmporteerde geleidingsschleefmachines zorgt voor een lange levensduur, hoge nauwkeurigheid en een goede retentie.

 2. Het hoofddrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2, 3 stappen wisselende snelheid, en de mechanische en elektrische snelheidsverhouding is 1:200De spindel heeft een snelheidsregeling van 0,8 tot 160 r/min.

3.Het voersysteem is via de lichtbalk verbonden met de hoofddrive, zodat de voering rechtstreeks verband houdt met de spindelsnelheid en de voersnelheid gemakkelijk te selecteren is.

4.De staartvoet is een draaibare structuur, waardoor het slijten en de warmte van de centra vermindert.

5.De standaard werktuigmachine is uitgerust met elektrische bewegende staart, vermindert de arbeidsintensiteit van de bediener en verbetert de werkdoeltreffendheid.

6.Deze serie werktuigmachines leveren twee soorten middelste frame, dat is een gesloten middelste frame en een open middelste frame.

7.Twee rijen van hoogprecisie rekken zijn geïnstalleerd aan de voorzijde en achter de machine, de voorste rekken rijdt de wagen voeding te realiseren draaiend draad,en de achterste rij rekken drijft de staart voor gemotoriseerde beweging.

8.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt binnenlandse beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt de kop gesmeerd met een oliebadcyclus.De goed gemonteerde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.

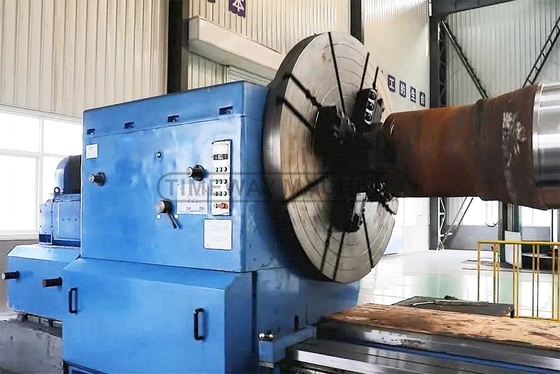

Spindeldoos: Voor de gigantische draaibank, de spindel door gat diameter 85 mm, box split structuur, hoge contact stijfheid; De spindel met behulp van voor- en achterste ondersteuning type tweepunts ondersteuning mechanische structuur,dus dat de grote draaibanden radial run-out en axiale run-out, hoge rotatie nauwkeurigheid, hoogfrequente afzuigen en precisie slijpen van de versnelling, hoge precisie, soepele werking, laag geluid.

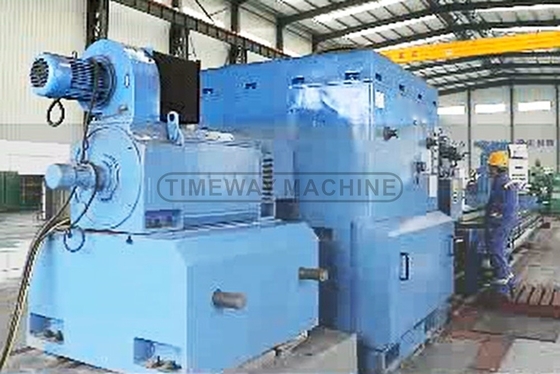

DC 75 kW hoofdmotor:   De zware draaiburken kunnen de spindel snelheid 0,8-160 rpm met stapsloze krijgen, de belangrijkste transmissie structuur wordt aangedreven door de DC 75KW hoofdmotor,een groot koppel en een sterke draaikracht voor het snijden van zware materialen, wordt de spindel snelheid aangepast door aanpassing van de druk en het magnetisme.

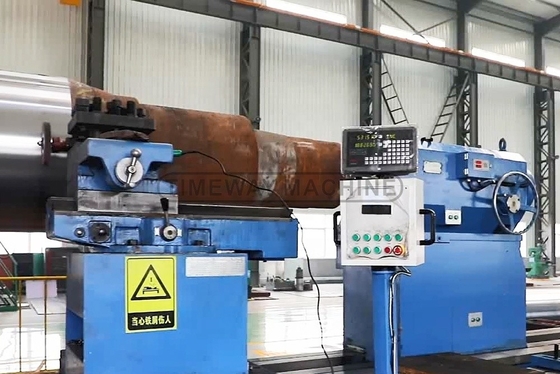

Vervoer:   Het voersysteem van de draaibank is via de lichtbalk met de hoofddrive verbonden, zodat de voering rechtstreeks verband houdt met de spindel snelheid, en de voersnelheid convenient te selecteren. Twee rijen hoogprecisie rekken zijn geïnstalleerd aan de voorzijde en achter de gigantische zware draaibank, de voorste rekken aandrijft de wagen voeding om te realiseren draaiende deads,en de achterste rack aandrijft vijand gemotoriseerde beweging.

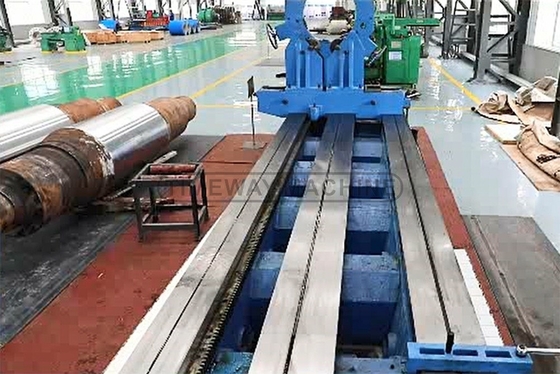

Drie schuifrails:   De grote zware taak neemt de drie slideway rails structuur, bed breedte is tot 1600mm, hoge stijfheid en sterke antivibratie zodat de laadcapaciteit 40tons.De rails van de draaiburken zijn gemiddeld gehard (HRC68)De machine is dus een zeer lange levensduur, een hoge stijfheid en een goede stabiliteit.

Staartbestand:   Hoge stijfheid en grote draagkracht. De diameter van de staart: 400 mm. Centrale conische hoek: 75° De effectieve afstand van de staart: 300 mm. Verplaatsing van het staartstuk: 15 mm

Steady rest and roller support:   De grote draaibanden zijn standaard voorzien van een vaste rust, de rolophanging is optioneel voor de keuze van de klant.

Elektrische kast:   Duidelijke draadopstelling, CE-markering van elektrische componenten.
