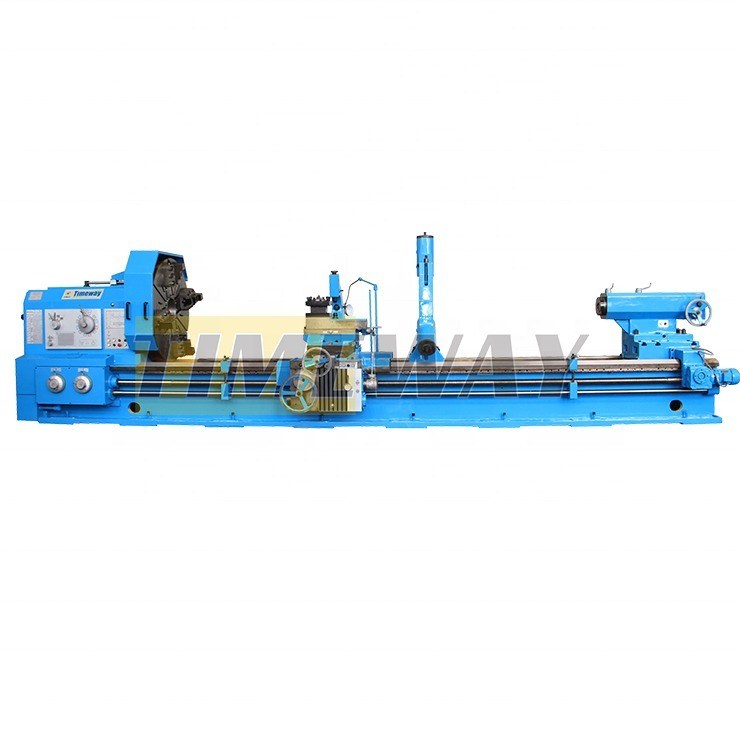

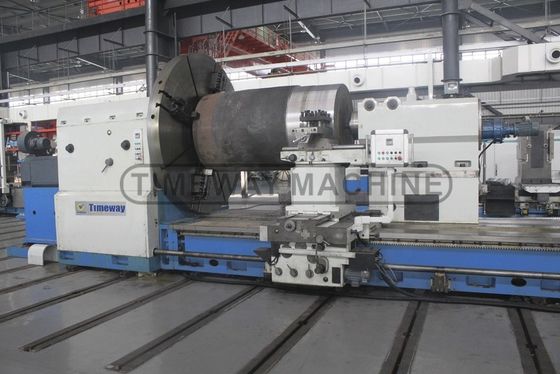

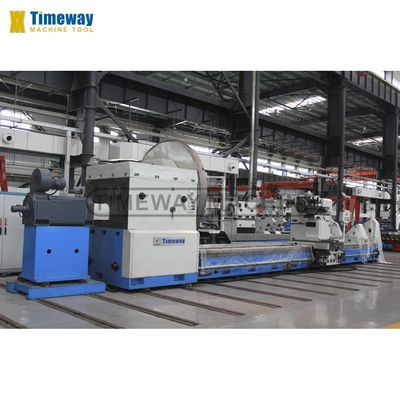

Stepsloze spindelsnelheid Zware draaimachine voor precisiebewerkingstoepassingen
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-1600Hx5000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $300,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 5 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 5000 | Versnellingsbereik van de spindel ((rpm): | 0.8 - 160 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1600 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 75 |
| Spanning: | 220V-460V | Afmeting ((L*W*H): | 15577 x 2479 x 2280 mm |
| Gewicht (kg): | 28000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Nieuw product 2020 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Automatische rangschikking: | Semi-automatische | Spindel snelheidsstappen: | stepless |
| Kleur: | blauw-wit of andere | Max. Schommelingsdiameter: | 1600 mm |
| Schokdiameter: | 1600 mm | Laadcapaciteit: | 25/32/40 ton |
| Werknauwkeurigheid: | IT6 | Rondheid: | 0.01 mm |
| De as droeg: | 75 mm | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Hotels, Kledingstukwinkels, Bouwmateriaalwinkels, MachinesReparatiewerkplaatsen, Productieinstallati | Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland, Mexico, Spanje, Roemenië, Zuid-Afrika, Australië |
| Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten | Spindelboring ((mm): | 75 |
| Max. Gekeerde lengte (mm): | 4800 mm | Jaar: | 2021 |
| Haven: | Chinese haven | ||

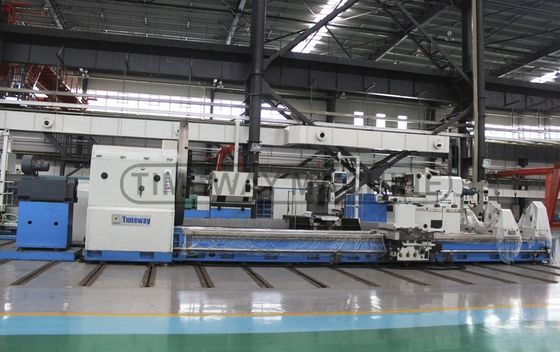

Productomschrijving
Beschrijving van de producten
Kenmerken:
Deze parallelle draaimachine is een universele draaibank met een laadvermogen van 25/32/40 ton.
Na gebruikte rolondersteuning en gestage rust is de laadcapaciteit 40 ton. Het is geschikt voor werktuigen van hoge snelheidstaal en hard gelegeerd staal.met een gewicht van niet meer dan 50 kgDe boor, de binnenste en buitenste kegels van de roet, en het gebruik van de bovenste gereedschapsholder (via het hangwiel) voor het draaien van verschillende
draad met een lengte van minder dan 600 mm.
1.De draaibank is een integrale driehoekige spoorstructuur in de vorm van een doos, die in eenmalige gietvorming met hoogwaardig gietijzer (HT300) is gegoten.de breedte van de geleidingsrail is 1600 mm, is de stijfheid
Het gebruik van de in de bijlage vermelde methoden is niet toegestaan.
2Het hoofddrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2, 3 stappen wisselende snelheid, en de mechanische en elektrische snelheidsverhouding is 1:200De spindel heeft een snelheidsregeling van 0,8 tot 160 r/min.
3.Het voersysteem is via de lichtbalk verbonden met de hoofddrive, zodat de voering rechtstreeks verband houdt met de spindelsnelheid en de voersnelheid gemakkelijk te selecteren is.
4De staartvoet is een draaibare structuur, waardoor de slijtage en warmte van de centra verminderen.
5.De parallelle draaimachine standaard uitgerust met elektrische bewegende staart, verminderen de arbeidsintensiteit van de operator en verbeteren de werkdoeltreffendheid.
6.De parallelle draaimachine levert twee soorten middenframe, dat is een gesloten middenframe en een open middenframe.
7.Twee rijen hoogprecieze rekken zijn aan de voorzijde en achterzijde van de machine geïnstalleerd, de voorste rekken drijft de wagenvoeding om draaidraad te realiseren,en de achterste rij rekken drijft de staart voor gemotoriseerde beweging.
8.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt binnenlandse beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt de kop gesmeerd met een oliebadcyclus.De goed gemonteerde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
Na gebruikte rolondersteuning en gestage rust is de laadcapaciteit 40 ton. Het is geschikt voor werktuigen van hoge snelheidstaal en hard gelegeerd staal.met een gewicht van niet meer dan 50 kgDe boor, de binnenste en buitenste kegels van de roet, en het gebruik van de bovenste gereedschapsholder (via het hangwiel) voor het draaien van verschillende
draad met een lengte van minder dan 600 mm.
1.De draaibank is een integrale driehoekige spoorstructuur in de vorm van een doos, die in eenmalige gietvorming met hoogwaardig gietijzer (HT300) is gegoten.de breedte van de geleidingsrail is 1600 mm, is de stijfheid
Het gebruik van de in de bijlage vermelde methoden is niet toegestaan.
2Het hoofddrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2, 3 stappen wisselende snelheid, en de mechanische en elektrische snelheidsverhouding is 1:200De spindel heeft een snelheidsregeling van 0,8 tot 160 r/min.
3.Het voersysteem is via de lichtbalk verbonden met de hoofddrive, zodat de voering rechtstreeks verband houdt met de spindelsnelheid en de voersnelheid gemakkelijk te selecteren is.
4De staartvoet is een draaibare structuur, waardoor de slijtage en warmte van de centra verminderen.
5.De parallelle draaimachine standaard uitgerust met elektrische bewegende staart, verminderen de arbeidsintensiteit van de operator en verbeteren de werkdoeltreffendheid.
6.De parallelle draaimachine levert twee soorten middenframe, dat is een gesloten middenframe en een open middenframe.
7.Twee rijen hoogprecieze rekken zijn aan de voorzijde en achterzijde van de machine geïnstalleerd, de voorste rekken drijft de wagenvoeding om draaidraad te realiseren,en de achterste rij rekken drijft de staart voor gemotoriseerde beweging.
8.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt binnenlandse beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt de kop gesmeerd met een oliebadcyclus.De goed gemonteerde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
• 4 klauw zware onafhankelijke chuck · Steady rest (langer dan 3 M) · Volgt rust (langer dan 3 m) · Elektrisch bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten Operatiehandleiding (Engels) | · Digitale indicator met 2 of 3 assen · Chuck bewaker · Bescherming van gereedschapsposten · Achterste spatscherm · Snel wisselend gereedschapspunt · Slijpstuk |
Specificatie | Eenheid | AL-1600H |
Max. Sling over het bed. | mm | 1600 |
Max. Swing over cross slide | mm | 1250 |
Afstand tussen centra | mm | 3000 tot 20.000 |
Max. koppel van de chuck | N.m. | 80000 |
Bedbreedte | mm | 1600 (3 glijbaan) |
Laadcapaciteit | ton | 32 |
Spindelconic | - | 75° |
Schokdiameter | mm | 1600 |
Spindelversnellingsbereik | rpm | 0.8-160 (stapsloos) |
Lange voedingsbereik | mm | 0.125-48 (18) |
Bereik van kruisvoeding | mm | 0.063-24 (18) |
Metrische draad | mm | 2 tot 40 |
Inch draad | TPI | 1-14 |
Module draad | MP | 1.5-20 |
Max. verplaatsing van de dwarsslider | mm | 725 |
Max. verplaatsing van de bovenste glijbaan | mm | 600 |
Afdeling van de gereedschapsstaaf | mm | 70x70 |
De diameter van de staartvoet | mm | 300 |
Volledige verplaatsing | mm | 300 |
Schoppenvoetpen | - | 100, 1:7 |
Snelvoersnelheid van de staart | mm/min | 3000 |
De snelheid van de voeding van de staartvoet | mm/min | 664 |
Hoofdmotorvermogen | kw | 75 |
De lengte van de machine | mm | 13577 tot en met 21577 |
Breedte van de machine | mm | 2479 |
Hoogte van de machine | mm | 2280 |

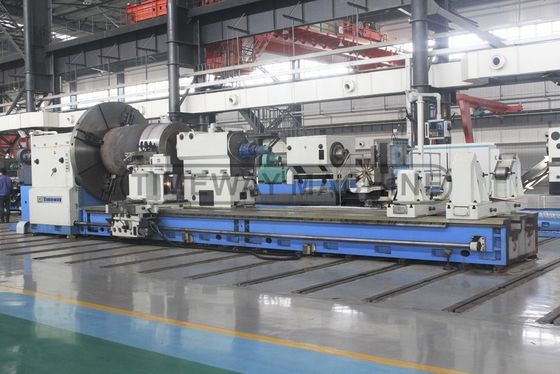

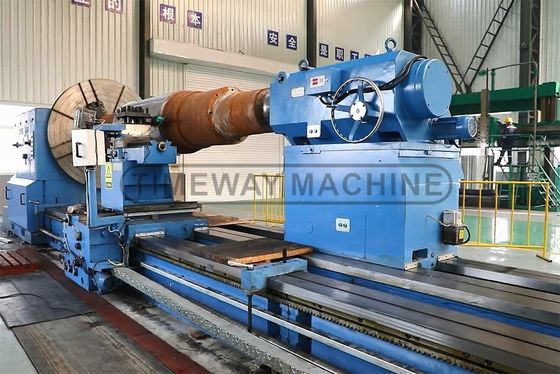

Detail van de machine
Spindeldoos:
Voor gigantische draaibank, de spindel door gat diameter 85 mm, box split structuur, hoge contact stijfheid; De spindel met behulp van voor
en achterste steun type tweepunts steun mechanische structuur, zodat de grote draaiburken radiële uitloop en axiale uitloop, hoog
Hoogfrequente blussing en precisie slijpen van het werktuig, hoge precisie, soepele werking, laag geluid.
en achterste steun type tweepunts steun mechanische structuur, zodat de grote draaiburken radiële uitloop en axiale uitloop, hoog
Hoogfrequente blussing en precisie slijpen van het werktuig, hoge precisie, soepele werking, laag geluid.
Waarom u ons kiest
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
