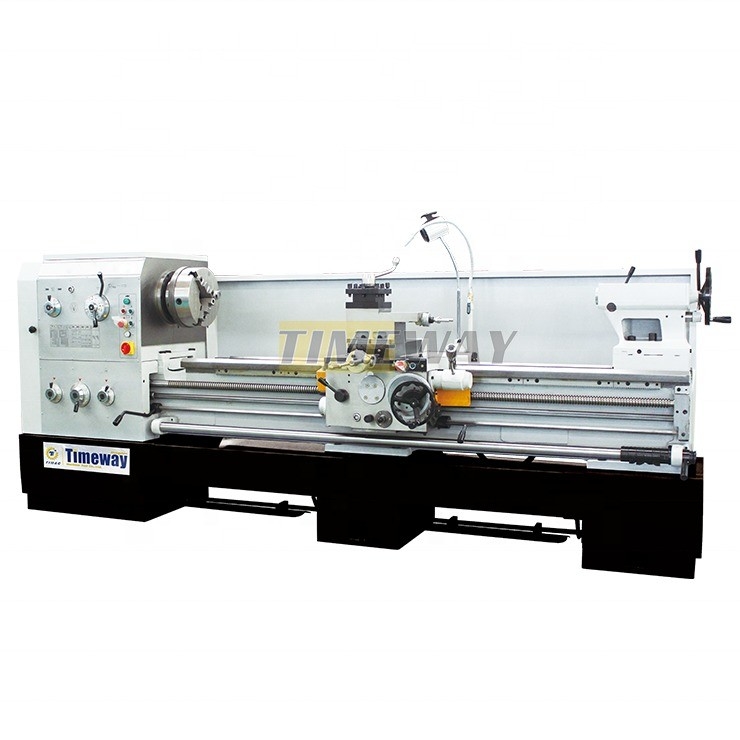

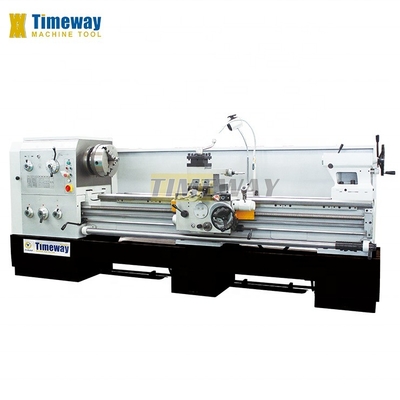

500 mm Swing Gap Bed Lathe met hoge productiviteit en ISO 702/II No.8 Spindel neus
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | BL-500B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $15,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 9 - 1600 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 7.5 | Gewicht (kg): | 2150 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge productiviteit |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| CNC of niet: | Normaal | draaibank: | Werktuigmachines |
| Motorvermogen van de koelmiddelpomp: | 0.12kw | Tailstock Quill Taper: | Mt5 |
| Diameter van de staartvoet: | 75 mm | Grootte van het gereedschapsgedeelte: | 25X25MM |
| Asneus: | ISO 702/II nr.8 | Naverkoopservice: | Online ondersteuning |
| De as droeg: | 82 | Spindelneus: | ISO 702/II nr.8 |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 82 |
| Toepasselijke sectoren: | Bouwmaterialen winkels, productie-installaties, voedsel- en drankenfabrieken, landbouwbedrijven, ene | Locatie van de showroom: | Canada, Verenigde Staten, Duitsland, Spanje |
| Kerncomponenten: | Lager, Pomp, Toestel, Motor | Max. Gekeerde lengte (mm): | 2950 mm |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
1De serie draaibank is geschikt voor alle soorten draaibank, zoals interne en externe draaibank, conische draaibank en andere draaibanden, einddraaibank,ook het draaien van alle soorten gewone draad: Inch, Metric, Module en D.P.; boor, reaming, tap en groove broaching uitvoeren.
2Hoog torsionele horizontale draaibank, hoogwaardige gietijzerfabricage, geleiding door middel van de middenfrequentieverdoofing en precisie slijpen.
3. Zaddel gids paste PTFE gids zachte riem, slijtvast, trillingen absorberend, goede nauwkeurigheid stabiel.
4De spindel heeft drie ondersteunende structuren, goede stijfheid, hoge precisie, sterk snijwerk.
5Een breed bereik van snelheid, de rationaliteit van de implementatiesnelheid.
6De machine kan direct draad metric en inch snijden.
7. Gap-bed draaibank kan realiseren het snijden van alle soorten platte voorraden en onregelmatige vormen.
8. Uitgerust met de volledige speciale onderdelen voor de gebruiker te kiezen.
9Spindel door gat diameter Φ82.
1De serie draaibank is geschikt voor alle soorten draaibank, zoals interne en externe draaibank, conische draaibank en andere draaibanden, einddraaibank,ook het draaien van alle soorten gewone draad: Inch, Metric, Module en D.P.; boor, reaming, tap en groove broaching uitvoeren.
2Hoog torsionele horizontale draaibank, hoogwaardige gietijzerfabricage, geleiding door middel van de middenfrequentieverdoofing en precisie slijpen.
3. Zaddel gids paste PTFE gids zachte riem, slijtvast, trillingen absorberend, goede nauwkeurigheid stabiel.
4De spindel heeft drie ondersteunende structuren, goede stijfheid, hoge precisie, sterk snijwerk.
5Een breed bereik van snelheid, de rationaliteit van de implementatiesnelheid.
6De machine kan direct draad metric en inch snijden.
7. Gap-bed draaibank kan realiseren het snijden van alle soorten platte voorraden en onregelmatige vormen.
8. Uitgerust met de volledige speciale onderdelen voor de gebruiker te kiezen.
9Spindel door gat diameter Φ82.
Specificatie | Eenheid | BL-500B | BL-660B | BL-800B |
Max. Sling over het bed. | mm | 500 | 660 | 800 |
Max. Swing over cross slide | mm | 300 | 420 | 560 |
Max. Swing over de opening. | mm | 710 | 870 | 1000 |
Afstandslengte | mm | 240 | 240 | 240 |
Afstand tussen centra | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Max. draailengte | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Spindelboor | mm | Φ82 | Φ82 | Φ82 |
Spindelconic | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Spindel neus | - | ISO 702/II nr.8 | ISO 702/II nr.8 | ISO 702/II nr.8 |
Spindelversnellingsbereik (stappen) | rpm | 9-1600 (24) | 9-1600 (24) | 8-1400 (24) |
De bovenste glijbaan | mm | 145 | 145 | 145 |
Verplaatsingen op de dwarsglijbaan | mm | 320 | 310 | 320 |
Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 | 25x25 |
X-as snelle toevoer snelheid | m/min | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 |
Z-as snelle toevoer snelheid | m/min | 50 Hz: 4.5; 60HZ: 5.4 | 50 Hz: 4.5; 60HZ: 5.4 | 50 Hz: 4.5; 60HZ: 5.4 |
X-asvoerbereik | mm/r | 0.012-2.73 (93) | 0.012-2.73 (93) | 0.012-2.73 (93) |
Z-asvoerbereik | mm/r | 0.028-6.43 (93) | 0.028-6.43 (93) | 0.028-6.43 (93) |
Metrische draadklasse (soorten) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Inch-draad (soorten) | TPI | 72-1/8 (46) | 72-1/8 (46) | 72-1/8 (46) |
Module-draadbereik (soorten) | MP | 0.5-112 (42) | 0.5-112 (42) | 0.5-112 (42) |
Diameterwijdte van de draad (soorten) | DP | 56-1/4 (45) | 56-1/4 (45) | 56-1/4 (45) |
Diameter van de staartvoet | mm | Φ75 | Φ75 | Φ90 |
Volledige verplaatsing | mm | 150 | 150 | 150 |
Schoppenvoetpen | - | MT5 | MT5 | MT5 |
Hoofdmotorvermogen | kw | 7.5 | 7.5 | 7.5 |
Vermogen van de snelvoermotor | kw | 0.3 | 0.3 | 0.3 |
Motorvermogen van de koelmiddelpomp | kw | 0.12 | 0.12 | 0.12 |
De lengte van de machine | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Breedte van de machine | mm | 975 | 975 | 1340 |
Hoogte van de machine | mm | 1230 | 1270 | 1430 |
Gewicht van de machine | kg | De in punt 2 bedoelde vergunningen zijn van toepassing op: | 2150/2200/2400/2600/3000 | 330/3700 |
