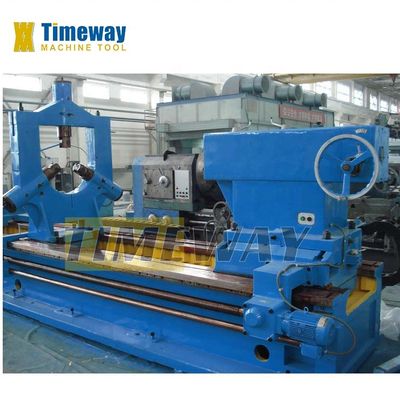

16000 kg laadvermogen zware draaddraaien voor de productie van olievelden
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-2000x6000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $110,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 20 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 6000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1100 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 30 |
| Spanning: | 220/380V/400V/415V/440V | Afmeting ((L*W*H): | als model |
| Gewicht (kg): | 21000 KG | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Automatische rangschikking: | Semi-automatische | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Gidsnummer: | twee rechthoekige rails | Laadcapaciteit: | 16000kg |
| Max. Schommelingsdiameter: | 2000 mm | Chuck Grootte: | 1250 mm |
| Reizen op de X-as: | 900 mm | Z-as Reis: | 6000 mm |
| W-asstafel: | 360mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Restaurant, Bouwwerken, Energi |
| Locatie van de showroom: | Canada, Turkije, Italië, Frankrijk, Brazilië, Peru, Mexico, Rusland, Spanje, Colombia, Oezbekistan | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 5800 mm | Jaar: | 2021 |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
De horizontale draaibank is geschikt voor de verwerking van grote onderdelen van gietstukken, staal en niet-ijzeren metalen.
Het kan draaienBuitenste cirkel, binnenste gat, eindkant, groeven, boren, boren en nestelen en kan verschillende interne en externe metric draaiendraad, zoals inch, modulus en diameter.
Volwassen structuur: De werktuigmachine is solide, stevig en krachtig.
breed in snelheidsbereik, en in staat om snel en krachtig te snijden; wanneer het klaar is, is de ronde fout niet meer dan 0,015 mm, de cilindergraadfout niet meer dan 0.05 mm met een meetlengte van 300 mm.Hoog stijf bed: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke indeling en een hoge stijfheid en de geleidingsrail heeft een tussenfrequentie
het slijpproces van het blussen.
breed in snelheidsbereik, en in staat om snel en krachtig te snijden; wanneer het klaar is, is de ronde fout niet meer dan 0,015 mm, de cilindergraadfout niet meer dan 0.05 mm met een meetlengte van 300 mm.Hoog stijf bed: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke indeling en een hoge stijfheid en de geleidingsrail heeft een tussenfrequentie
het slijpproces van het blussen.
In het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie gebruikt en de dynamische
kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn, waardoor het ontstaan van lage snelheidskruipen wordt voorkomen.Hoge stijfheid en hoge precisie spindel:De machine tool spindel lager neemt beroemde merkproductenDe spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.
kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn, waardoor het ontstaan van lage snelheidskruipen wordt voorkomen.Hoge stijfheid en hoge precisie spindel:De machine tool spindel lager neemt beroemde merkproductenDe spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.
Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid.
De tandwielen in de kop zijn gedoofd enDe goed gemonteerde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie, waardoor de spindel op lange termijn een relatief stabiele nauwkeurigheid behoudt
operation.Spindle standaard door het gat voor de F100mm grote gat, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.Het gereedschap kan worden gebruikt om het korte conische oppervlak van de motor te snijden door de bovenste gereedschapspost,
en het lange kegelvormige oppervlak kan worden gedraaid door de bovenste werktuigstaaf en de longitudinale voeding.
en het lange kegelvormige oppervlak kan worden gedraaid door de bovenste werktuigstaaf en de longitudinale voeding.
Hoog vermogen, hoge stijfheid en breedte
snelheidsbereik voor hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 tpm met 33 snelheden.
Het is een gereedschapsmachine met een maximaal draagvermogen van 16 ton.De staartvoet is een draaibare structuur, waardoor de slijtage en warmte van de centra vermindert.
snelheidsbereik voor hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 tpm met 33 snelheden.
Het is een gereedschapsmachine met een maximaal draagvermogen van 16 ton.De staartvoet is een draaibare structuur, waardoor de slijtage en warmte van de centra vermindert.
De standaard werktuigmachine is uitgerust met elektrische bewegende staart, vermindert de arbeidsintensiteit van de bediener en verbetert de werkdoeltreffendheid.
Specificatie | Eenheid | AL-1250 | AL-1600 | AL-1800 | AL-2000 | |||
Max. Sling over het bed. | mm | 1250 | 1600 | 1800 | 2000 | |||
Max. Swing over cross slide | mm | 900 | 1250 | 1450 | 1650 | |||
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
Bedbreedte | mm | 1100 | 1100 | 1100 | 1100 | |||
Laadcapaciteit | ton | 16 | 16 | 16 | 16 | |||
Spindel neus | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
Spindelboor | mm | 100 | 100 | 100 | 100 | |||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 | |||
Spindelversnellingsbereik | rpm | Vooruit: 3.15-315, Achteruit: 3.5-291 | ||||||
Spindel snelheidsstap | stappen | Vooruit: 21, Achteruit: 12 | ||||||
X/Z-as voedersoorten | soorten | 56 | 56 | 56 | 56 | |||
Voerbereik | mm/r | Langetermijn:0.1-12; kruis:0.05-6; bovenste gereedschapspeld: 0.025-3 | ||||||
Metrische draadklasse (soorten) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) | |||
Inch-draad (soorten) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | |||
Module-draadbereik (soorten) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |||
Diameterwijdte van de draad (soorten) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | |||
Afstand van spindelcentrum tot gereedschapsbasis | mm | 53 | 53 | 53 | 53 | |||
Hoek van draaiknop van de werktuigstaaf | ° | ± 90° | ± 90° | ± 90° | ± 90° | |||
Verplaatsingen op de dwarsglijbaan | mm | 740 | 850 | 900 | 900 | |||
De bovenste glijbaan | mm | 360 | 360 | 360 | 360 | |||
Grootte van het gereedschapsgedeelte | mm | 50x50 | 50x50 | 50x50 | 50x50 | |||
Voeder voor gereedschapsposten per gar | mm | 0.05 | 0.05 | 0.05 | 0.05 | |||
Diameter van de staartvoet | mm | 260 | 260 | 260 | 260 | |||
Volledige verplaatsing | mm | 300 | 300 | 300 | 300 | |||
Schoppenvoetpen | - | Metrische 80 | Metrische 80 | Metrische 80 | Metrische 80 | |||
Hoofdmotorvermogen | kw | 30 | 30 | 30 | 30 | |||
De lengte van de machine | mm | 6120/7120/8120/9120/11120/13120/15120/- | ||||||
Breedte van de machine | mm | 2058 | 2130 | 2330 | 2430 | |||
Hoogte van de machine | mm | 2200 | 2380 | 2480 | 2580 | |||
