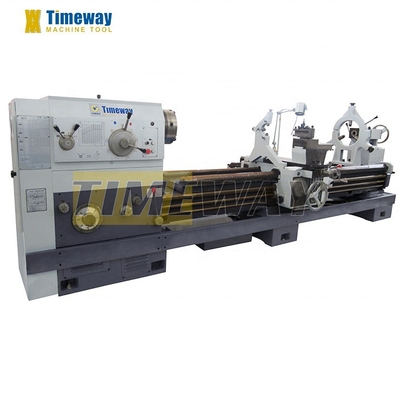

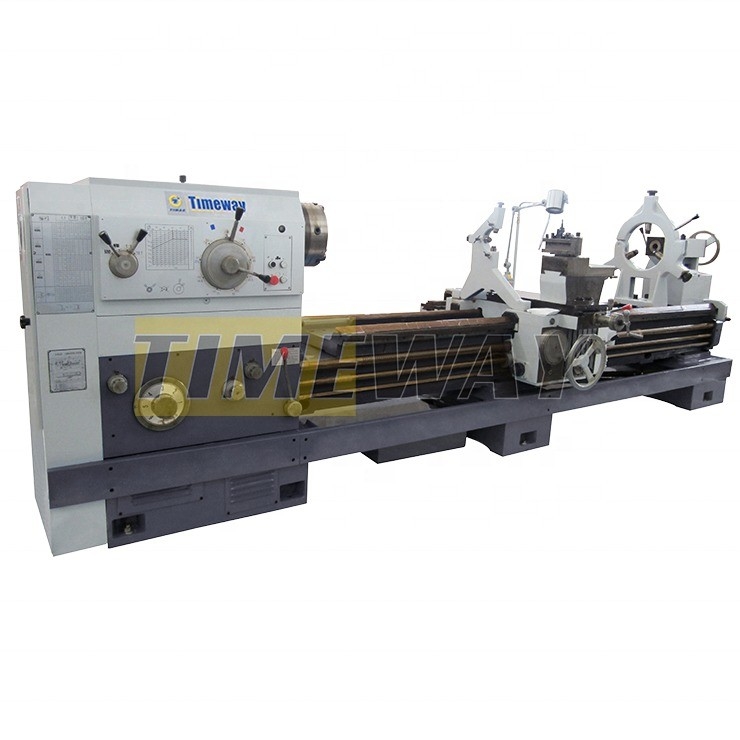

2021 Horizontale tornos voor de industrie Max. roterende diameter over het wagen 350 mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timac |
| Modelnummer: | AL-630Bx4M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (gefumineerd) |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 4000 | Versnellingsbereik van de spindel ((rpm): | 7.5 - 1000 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 550 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 6275x1393x1537 mm |
| Gewicht (kg): | 6300 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. roterende diameter: | 630 MM. |
| Max. roterende diameter over het voertuig: | 350 mm | Max. Gewicht van het werkstuk: | 2000 kg |
| Asneus: | C11 | Spindelconner: | Metrische 120 |
| Tailstock Quill Taper: | Mt5 | Diameter van de staartvoet: | 100 mm |
| Tailstock Quill Reizen: | 250 mm | Tornos kleur: | aangepast |
| Structuur van Tornos: | Horizontaal Type | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Bouwmaterialen winkels, productie-installatie, voedsel- en drankfabriek, restaurant, energie en mijn |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Frankrijk, Duitsland, Rusland, Australië | Kerncomponenten: | Lagers, versnellingen, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 3850 mm | Jaar: | 2021 |
| Haven: | Tianjin of Shanghai of Qingdao Port | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
*De horizontale draaibanden zijn geschikt voor het draaien van binnen- en buitencilindervormige oppervlakken, kegelvormige oppervlakken en andere roterende onderdelen.met een diameter van niet meer dan 20 mm,, en kan oliegroeven en sleutels snijden.
* Volwassen structuur: de draaibank is solide, stijf, krachtig, breed in snelheidsbereik en kan snel en krachtig snijden.
* Stabele prestaties: Tornos is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
* Zeer stijf bed: het bed is gemaakt van gegoten structuurbed.en de geleidingsrail gebruikt een tussenfrequentie-afdoend slijpprocesIn het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijving dempingscoëfficiënt in een optimale toestand.het voorkomen van lage snelheidskruipen.
* Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel gedurende lange tijd een relatief stabiele nauwkeurigheid behoudt.
* Hoog torsiebestendige platte bed, hoogwaardig met zorg vervaardigd gietijzer, en inductie op het spooroppervlak met een precisiebehandeling,door de kleverige geleidende PTFE rails en met de hand met precisie schrapen.
* Spindel standaard door het gat voor het grote gat van Φ100 mm; Groot snelheidsbereik met 18 snelheden voor het bewerken van een grote verscheidenheid aan werkstukken.
* Gebruik de split-type bedstructuur, het leidingsrailoppervlak gebruikt dubbele V-vlakke rails, 550 mm bedbreedte en de draagcapaciteit kan tot 2000 kg bedragen.
* Volwassen structuur: de draaibank is solide, stijf, krachtig, breed in snelheidsbereik en kan snel en krachtig snijden.
* Stabele prestaties: Tornos is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
* Zeer stijf bed: het bed is gemaakt van gegoten structuurbed.en de geleidingsrail gebruikt een tussenfrequentie-afdoend slijpprocesIn het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijving dempingscoëfficiënt in een optimale toestand.het voorkomen van lage snelheidskruipen.
* Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel gedurende lange tijd een relatief stabiele nauwkeurigheid behoudt.
* Hoog torsiebestendige platte bed, hoogwaardig met zorg vervaardigd gietijzer, en inductie op het spooroppervlak met een precisiebehandeling,door de kleverige geleidende PTFE rails en met de hand met precisie schrapen.
* Spindel standaard door het gat voor het grote gat van Φ100 mm; Groot snelheidsbereik met 18 snelheden voor het bewerken van een grote verscheidenheid aan werkstukken.
* Gebruik de split-type bedstructuur, het leidingsrailoppervlak gebruikt dubbele V-vlakke rails, 550 mm bedbreedte en de draagcapaciteit kan tot 2000 kg bedragen.
Specificaties | Eenheid | AL-630B | AL-800B | AL-940B | ||||
Capaciteit | ||||||||
Sling over het bed. | mm | 630 | 800 | 940 | ||||
Sling over het wagen | mm | 350 | 520 | 660 | ||||
Max. lengte van het werkstuk | mm | 500/1000/1500/2000/3000/4000/5000/6000/8000/ 10000 | ||||||
Max. draailengte | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/9850 | ||||||
Swing over gap (optioneel) | mm | 830 | 1000 | 1140 | ||||
Effectieve breedte van de splitsing (facultatief) | mm | 300 | 300 | 300 | ||||
De lengte van de geleidingsbaan | mm | 550 | 550 | 550 | ||||
Max. gewicht van het werkstuk | kg | 2000 | 2000 | 2000 | ||||
Spindel | ||||||||
Spindel neus | C11 | C11 | C11 | |||||
Spindelboor | mm | 100 | 100 | 100 | ||||
Taper gat van spindel | Metrische 120 | Metrische 120 | Metrische 120 | |||||
Verscheidenheid van spindelsnelheden | r/min | 7.5-1000 | 6-800 | 6-800 | ||||
Aantal spindeltoerentallen | stappen | 18 | 18 | 18 | ||||
Voeder | ||||||||
Langevoersnelheid | mm/r | 0.1-24.32 (64) | 0.1-24.32 (64) | 0.1-24.32 (64) | ||||
Cross-feed snelheid | mm/r | 0.05-12.16 (64) | 0.05-12.16 (64) | 0.05-12.16 (64) | ||||
Schroefpijl van loodschroef | mm | 12 | 12 | 12 | ||||
Nummer en bereik van de metrische draad | mm | 1-240 (50) | 1-240 (50) | 1-240 (50) | ||||
Nummer en bereik van de inches draad | 14 tot en met 26 | 14 tot en met 26 | 14 tot en met 26 | |||||
Nummer en bereik van de module draad | mm | 0.5-120 (53) | 0.5-120 (53) | 0.5-120 (53) | ||||
Nr. en bereik van de draad | 28-1 (24) | 28-1 (24) | 28-1 (24) | |||||
De snelheid van de snelheidsgordel | mm/min | 4000 | 4000 | 4000 | ||||
Gereedschapspost | ||||||||
Max. verplaatsing van de dwarsslider | mm | 440 | 540 | 570 | ||||
Max. verplaatsing van de bovenste glijbaan | mm | 200 | 200 | 200 | ||||
Afdeling van de gereedschapsstaaf | mm | 32x32 | 32x32 | 32x32 | ||||
Tailstock | ||||||||
Dia. van staartvoet | mm | 100 | 100 | 100 | ||||
Voertuig van de staartvoet | mm | 250 | 250 | 250 | ||||
Taper gat van staartvoet | MT5 | MT5 | MT5 | |||||
Andere | ||||||||
Hoofdmotorvermogen | kw | 11 | 11 | 11 | ||||
Lange | mm | 2958/3275/3725/4225/5225/6275/7355/8355/10275/ 12275 | ||||||
Breedte | mm | 1393 | 1473 | 1430 | ||||
Hoogte | mm | 1537 | 1622 | 1690 | ||||
