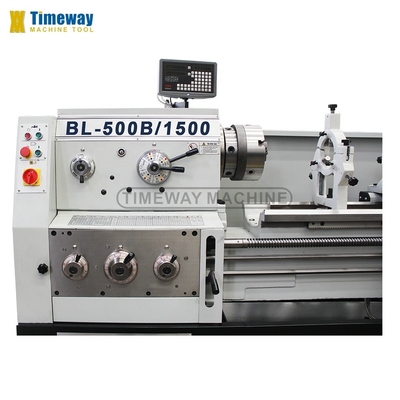

>> 2/3-asdig digitaal aflezen (DRO) is beschikbaar.
Chuck Guard is beschikbaar.
 |

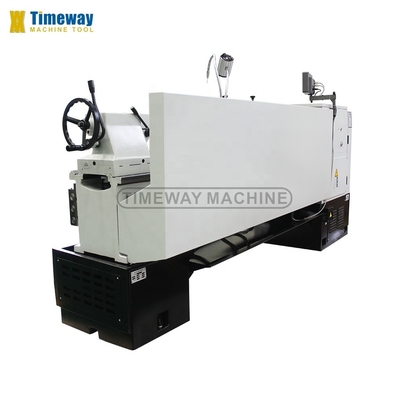

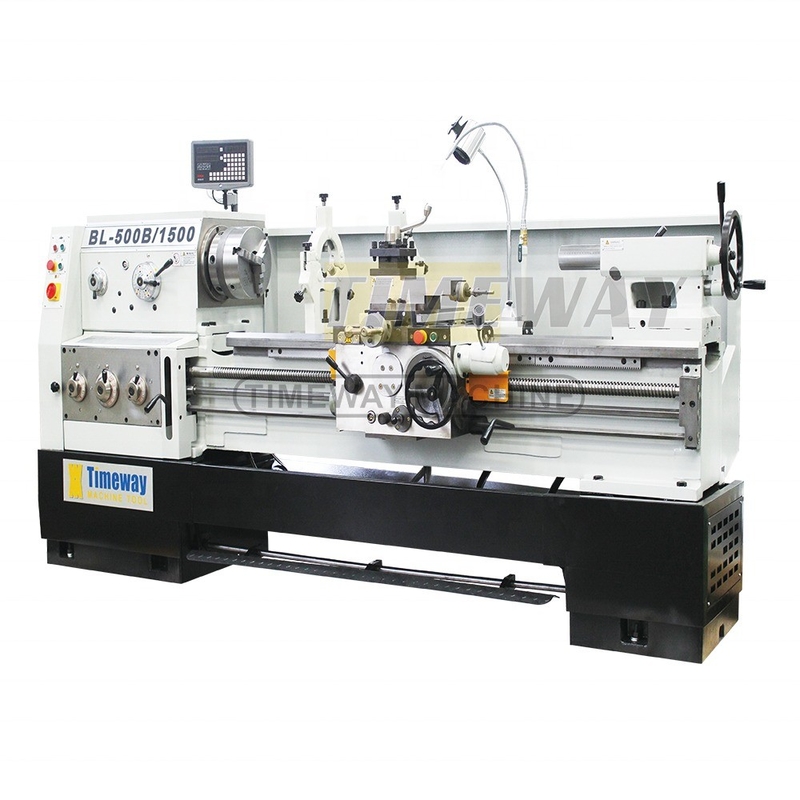

710 mm Max. Swing Over Gap Horizontale Centrum Draaimachine voor industriële metaal draaibank
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC, TIMEWAY |
| Modelnummer: | BL-500B/1000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $12,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1000 | Versnellingsbereik van de spindel ((rpm): | 9 - 1600 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Lichte Plicht | Breedte van het bed (mm): | 400 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 7.5 |
| Spanning: | 220/380V | Afmeting ((L*W*H): | 2632x975x1230 mm |
| Gewicht (kg): | 2100 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur: | Wit + Blauw |
| Machinestijl: | Centrale draaimachine voor horizontale draaibank | Max. schommeling over bed: | 500 mm |
| Max. Schommeling over Dwarsdia: | 300 mm | Max. Schommeling over Gap: | 710mm |
| Spindelconner: | 1:20 | Spindel snelheid: | 9-1600 r/min (24 stappen) |
| Tailstock Quill Taper: | Mt5 | Diameter van de staartvoet: | 75 mm |
| Tailstock Quill Reizen: | 150 mm | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Bouwmateriaalwinkels, MachinesReparatiewerkplaatsen, Productieinstallatie, Huisgebruik, Kleinhandel | Locatie van de showroom: | Canada, de Verenigde Staten, Italië, Frankrijk, Duitsland, de Filipijnen, Brazilië, Peru, Mexico, Ru |
| Kerncomponenten: | Lager, Pomp, Toestel, Motor, Versnellingsbak | Max. Gekeerde lengte (mm): | 950 mm |
| Jaar: | 2021 | Spindelboring ((mm): | 82 |
| Haven: | De Havens van China | ||
Productomschrijving
Beschrijving van de producten
3-koppige klep | Wooncentrum |
4-koppige klep | Taper draaibevestiging |
Gezichtsplaat | Boorkraan |
Dood centrum | Vinnige wisselgereedschapsholding |
Draad achtervolgende wijzerplaat | Digitale aflees van 2/3-as |
Bescherming tegen spatsels | Chuck dekking |
Oliepistool | Hoofdschroefdeksel |
Werklamp | Hoofdstuk voor gereedschapspal |
Koelsysteem | Bestuursplaat |
Steeds rusten | |
Volgt de rust | |
Verander van versnelling | |
Verminderingsmantel | |
Voetrem | |
met een breedte van niet meer dan 15 mm | |
Gereedschapskist en gereedschap | |
Handleiding |
Specificatie | Eenheid | BL-500B | BL-660B | BL-800B |
Max. Sling over het bed. | mm | 500 | 660 | 800 |
Max. Swing over cross slide | mm | 300 | 420 | 560 |
Max. Swing over de opening. | mm | 710 | 870 | 1000 |
Afstandslengte | mm | 240 | 240 | 240 |
Afstand tussen centra | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Max. draailengte | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Spindelboor | mm | Φ82 | Φ82 | Φ82 |
Spindelconic | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Spindel neus | - | ISO 702/II nr.8 | ISO 702/II nr.8 | ISO 702/II nr.8 |
Spindelversnellingsbereik (stappen) | rpm | 9-1600 (24) | 9-1600 (24) | 8-1400 (24) |
De bovenste glijbaan | mm | 145 | 145 | 145 |
Verplaatsingen op de dwarsglijbaan | mm | 320 | 310 | 320 |
Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 | 25x25 |
X-as snelle toevoer snelheid | m/min | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 |
Z-as snelle toevoer snelheid | m/min | 50 Hz: 4.5; 60HZ: 5.4 | 50 Hz: 4.5; 60HZ: 5.4 | 50 Hz: 4.5; 60HZ: 5.4 |
X-asvoerbereik | mm/r | 0.012-2.73 (93) | 0.012-2.73 (93) | 0.012-2.73 (93) |
Z-asvoerbereik | mm/r | 0.028-6.43 (93) | 0.028-6.43 (93) | 0.028-6.43 (93) |
Metrische draadklasse (soorten) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Inch-draad (soorten) | TPI | 72-1/8 (46) | 72-1/8 (46) | 72-1/8 (46) |
Module-draadbereik (soorten) | MP | 0.5-112 (42) | 0.5-112 (42) | 0.5-112 (42) |
Diameterwijdte van de draad (soorten) | DP | 56-1/4 (45) | 56-1/4 (45) | 56-1/4 (45) |
Diameter van de staartvoet | mm | Φ75 | Φ75 | Φ90 |
Volledige verplaatsing | mm | 150 | 150 | 150 |
Schoppenvoetpen | - | MT5 | MT5 | MT5 |
Hoofdmotorvermogen | kw | 7.5 | 7.5 | 7.5 |
Vermogen van de snelvoermotor | kw | 0.3 | 0.3 | 0.3 |
Motorvermogen van de koelmiddelpomp | kw | 0.12 | 0.12 | 0.12 |
De lengte van de machine | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Breedte van de machine | mm | 975 | 975 | 1340 |
Hoogte van de machine | mm | 1230 | 1270 | 1430 |
Gewicht van de machine | kg | De in punt 2 bedoelde vergunningen zijn van toepassing op: | 2150/2200/2400/2600/3000 | 330/3700 |
Detail van de machine
De serie gap bed draaibank is geschikt voor alle soorten draaiwerk, zoals interne en externe draaien, conic draaien, en andere roterende onderdelen draaien, eind gezicht draaien,ook het draaien van alle soorten gewone draad: Inch, Metric, Module en D.P.; boor, reaming, tap en groove broaching uitvoeren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Standaard 3-kaak draaibank, snel vastklemmen werkstuk;
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Het bed met ribben is gemaakt van hoogwaardig gietijzer;
>> De geleidingsrails zijn gehard en gemalen en de hardheid is HRC52;
Ik heb het niet gedaan. Ik heb het niet gedaan.

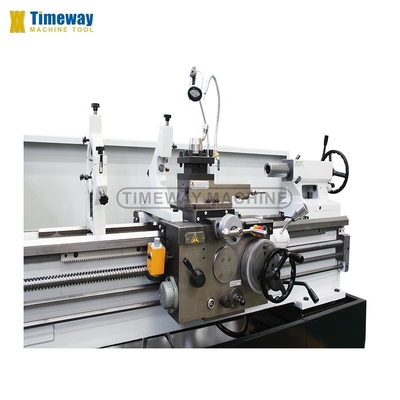

>> Automatische voeding en snelle voeding op de X/Z-as door één handvat.

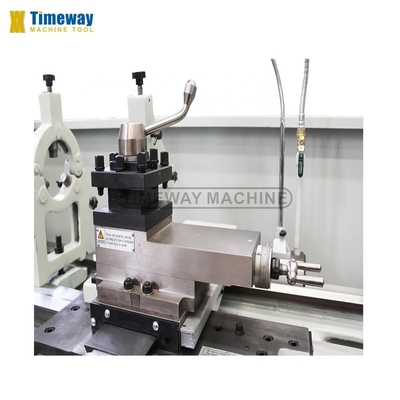

>> USA-type, EUROPE-type,Italiaans typeeen snel wisselgereedschapspunt;
Ik heb het niet gedaan. Ik heb het niet gedaan.

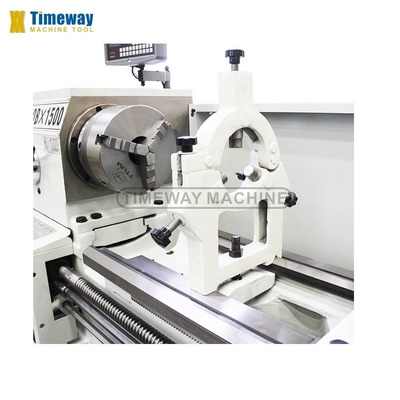

>> Steady rest en follow rest zijn standaard uitgerust voor de flatbed draaibank.
>> Handmatige staart kan snel vergrendelen en loslaten.
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-horizontale draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor horizontale CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
