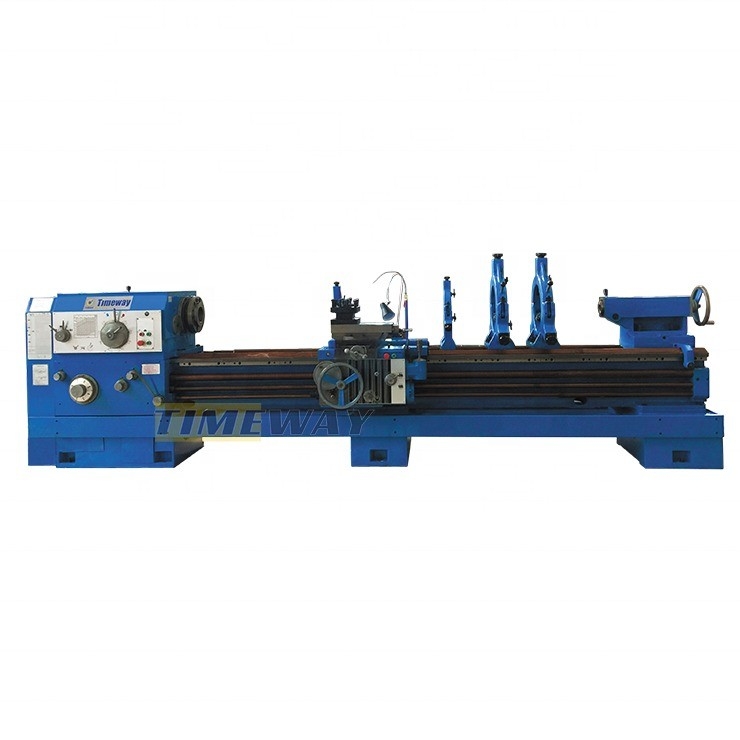

2022 Sale Heavy Duty horizontale draaibank met 100 mm spindelboring en 550 mm bedbreedte
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | timac |
| Modelnummer: | AL630B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 9850 | Versnellingsbereik van de spindel ((rpm): | 7.5 - 1000 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Breedte van het bed (mm): | 182 mm |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | 220V/380V | Afmeting ((L*W*H): | 2958x1393x1537 |
| Gewicht (kg): | 2500 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. schommeling over bed: | 630 mm |
| Max. Schommeling over Dwarsdia: | 350 mm | Afstand tussen Centra: | 750mm |
| Max. Draaiingsafstand: | 600 mm | Max. schommeling over de spleet (optioneel): | 830mm |
| Afwijkingslengte (facultatief): | 300 mm | Bedbreedte: | 550 mm |
| Laadcapaciteit: | 2000 kg | Asneus: | C11 |
| De as droeg: | 100 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Fabriek |
| Locatie van de showroom: | Egypte, het Verenigd Koninkrijk, Frankrijk, de Filipijnen, Thailand, Kenia, Zuid-Korea, Sri Lanka, K | Kerncomponenten: | Motor |
| Max. Gekeerde lengte (mm): | 300 mm | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Kenmerken:
1Deze serie draaibanden zijn geschikt voor het draaien van binnen- en buiten cilindrische oppervlakken, kegelvormige oppervlakken en andere roterende onderdelen.met een diameter van niet meer dan 50 mm,, en kan olie groeven en sleutels te snijden.
2.Solide carrosserie, sterke stijfheid, hoge kracht, breed snelheidsbereik, en in staat om snel en krachtig te snijden.
3Het is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
4De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail gebruikt een tussenfrequentieverdoofde slijpmethode.Op het schuifgidsoppervlak, wordt de anti-kruip-geleidingsplaattechnologie ingevoerd, en de dynamische
de kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn, waardoor het ontstaan van lage snelheidskruipen wordt vermeden.

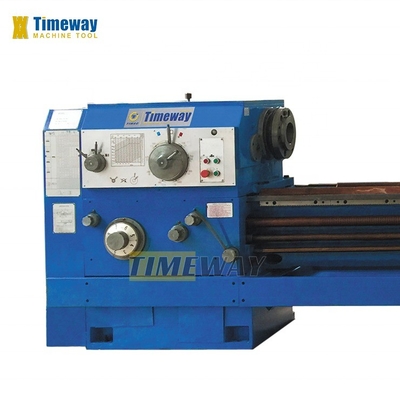

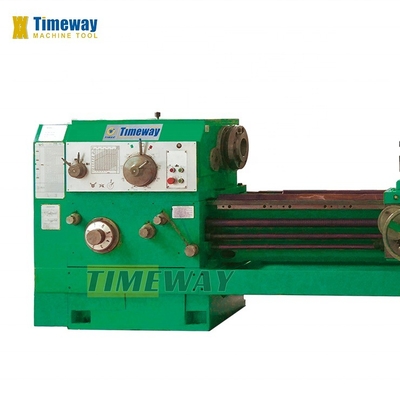

5De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.Om thermische vervorming te verminderenDe voorkant van het hoofdstuk wordt gesmeerd met een oliebadcyclus.
De spindel heeft een drie-steunstructuur van een twee rijen hoekig contactballager, waardoor de nauwkeurigheid en stijfheid worden verbeterd.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderenDe goed samengestelde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie.waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
6.Hoog torsiebestendig plat bed, met zorgvuldig vervaardigde gietijzer van hoge kwaliteit en de rails met een precisiebehandeling met inductieverdoofing,door de kleverige geleidende PTFE rails en met de hand met precisie schrapen.
7Spindel standaard door het gat voor het grote gat van 100 mm; groot snelheidsbereik met 18 snelheden voor het bewerken van een breed scala aan werkstukken.
8.Adopteren split type bed structuur, de gids spooroppervlakte nemen dubbele V-vlakke rails, 550mm bed breedte en het laadvermogen kan tot 2000kg
1Deze serie draaibanden zijn geschikt voor het draaien van binnen- en buiten cilindrische oppervlakken, kegelvormige oppervlakken en andere roterende onderdelen.met een diameter van niet meer dan 50 mm,, en kan olie groeven en sleutels te snijden.
2.Solide carrosserie, sterke stijfheid, hoge kracht, breed snelheidsbereik, en in staat om snel en krachtig te snijden.
3Het is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
4De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail gebruikt een tussenfrequentieverdoofde slijpmethode.Op het schuifgidsoppervlak, wordt de anti-kruip-geleidingsplaattechnologie ingevoerd, en de dynamische
de kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn, waardoor het ontstaan van lage snelheidskruipen wordt vermeden.
5De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.Om thermische vervorming te verminderenDe voorkant van het hoofdstuk wordt gesmeerd met een oliebadcyclus.
De spindel heeft een drie-steunstructuur van een twee rijen hoekig contactballager, waardoor de nauwkeurigheid en stijfheid worden verbeterd.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderenDe goed samengestelde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie.waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
6.Hoog torsiebestendig plat bed, met zorgvuldig vervaardigde gietijzer van hoge kwaliteit en de rails met een precisiebehandeling met inductieverdoofing,door de kleverige geleidende PTFE rails en met de hand met precisie schrapen.
7Spindel standaard door het gat voor het grote gat van 100 mm; groot snelheidsbereik met 18 snelheden voor het bewerken van een breed scala aan werkstukken.
8.Adopteren split type bed structuur, de gids spooroppervlakte nemen dubbele V-vlakke rails, 550mm bed breedte en het laadvermogen kan tot 2000kg
Vervaardiging | Eenheid | AL-630B | ||
Max. Sling over het bed. | mm | 630 | ||
Max. Swing over cross slide | mm | 350 | ||
Afstand tussen centra | mm | 750/1000/1500/2000/3000/4000/5000/6000/8000/10000/- | ||
Max. draailengte | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/9850/- | ||
Max. schommeling over de spleet (optioneel) | mm | 830 | ||
Afwijkingslengte (facultatief) | mm | 300 | ||
Bedbreedte | mm | 550 | ||
Laadcapaciteit | kg | 2000 | ||
Spindel neus | C11 | |||
Spindelboor | mm | 100 | ||
Spindelconic | Metrische 120 | |||
Spindelversnellingsbereik | rpm | 7.5-1000 | ||
Spindel snelheidsstap | stappen | 18 | ||
Langetermijnvoerbereik | mm/r | 0.1-24.32 (64) | ||
Kruisvoerbereik | mm/r | 0.05-12.16 (64) | ||
Leadscrew pitch | mm | 12 | ||
Metrische draadklasse (soorten) | mm | 1-240 (50) | ||
Inch-draad (soorten) | TPI | 14 tot en met 26 | ||
Module-draadbereik (soorten) | mm | 0.5-120 (53) | ||
Diameterwijdte van de draad (soorten) | DP | 28-1(24) | ||
Snelvoersnelheid | mm/min | 4000 | ||
Verplaatsingen op de dwarsglijbaan | mm | 440 | ||
De bovenste glijbaan | mm | 200 | ||
Grootte van het gereedschapsgedeelte | mm | 32x32 | ||
Diameter van de staartvoet | mm | 100 | ||
Volledige verplaatsing | mm | 250 | ||
Schoppenvoetpen | MT5 | |||
Hoofdmotorvermogen | kw | 11 | ||
De lengte van de machine | mm | 2958/3275/3725/4225/5225/6275/7355/8355/10275/12275/- | ||
Breedte van de machine | mm | 1393 | ||
Hoogte van de machine | mm | 1537 | ||
Het slijpen is optioneel.

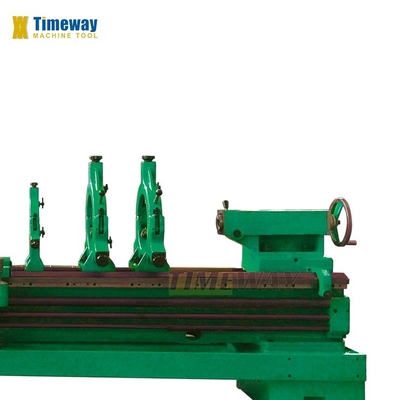

Volg de rust
Bescherming
Standaard accessoires | Optioneel accessoire |
Drie-kaak-schok. Steady rest (langer dan 2 m), Volg de rust. handmatig bewegende staart, Dood midden. een werktuigpost met 4 stations, koelsysteem, werklamp, gereedschappen en gereedschapskist, Het gelijkstellen van wig en bouten, Operatiehandleiding (Engels) | 4 kies onafhankelijke chuck, Gezichtsplaat DRO met twee of drie assen, Chuck bewaker, Ool-post bewaker, Achterste spatscherm, Snel wisselend gereedschapspost, Een slijpende hechting. |
