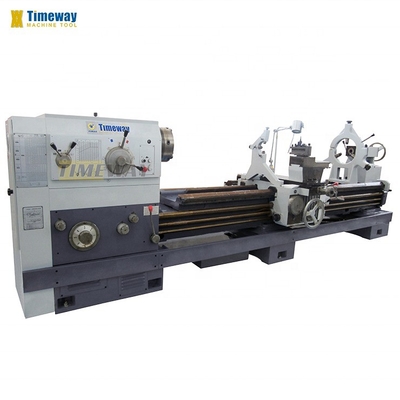

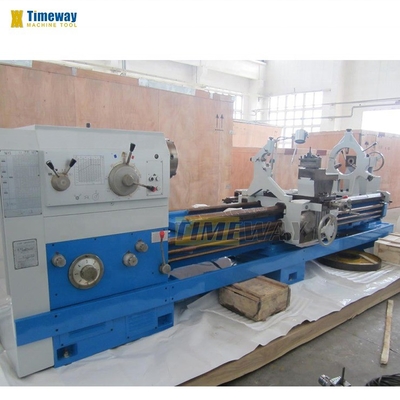

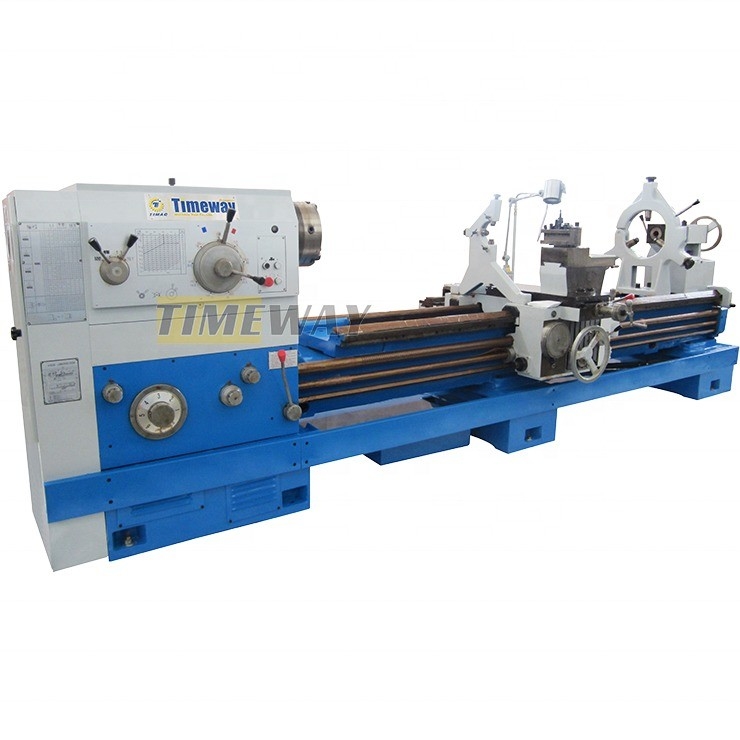

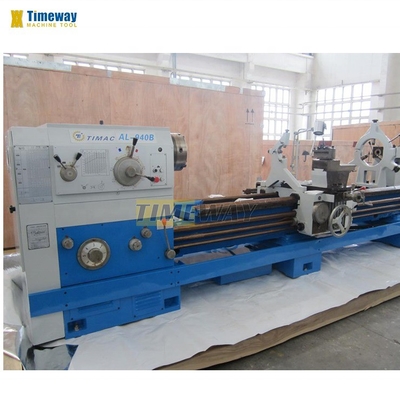

Speciale horizontale draaibank van 3000 kg voor industriële machines 2022 stijl
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timac |
| Modelnummer: | Al940B/AL800B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 9850 | Versnellingsbereik van de spindel ((rpm): | 6 - 800 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 550 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | 220V/380V | Afmeting ((L*W*H): | 12275x1430x1690 |
| Gewicht (kg): | 3000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Tipe in de handel brengen: | andere |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. schommeling over bed: | 800 mm |
| Max. Schommeling over Dwarsdia: | 520mm | Afstand tussen Centra: | 8000mm |
| Max. Draaiingsafstand: | 7850 mm | Max. schommeling over de spleet (optioneel): | 1000 mm |
| Afwijkingslengte (facultatief): | 300 mm | Bedbreedte: | 550 mm |
| Laadcapaciteit: | 2000 kg | Asneus: | C11 |
| De as droeg: | 100 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines |
| Locatie van de showroom: | Egypte, Turkije, Frankrijk, India, Marokko, Algerije, Zuid-Afrika, Oezbekistan, Australië | Kerncomponenten: | Versnellingsbak |
| Max. Gekeerde lengte (mm): | 9850 mm | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Kenmerken:
1Deze serie draaibanden zijn geschikt voor het draaien van binnenste en buitenste cilindrische oppervlakken, kegelvormige oppervlakken en andere draaiende onderdelen.
Ze kunnen alle soorten veelgebruikte metrische, inch-, modulus- en diameterdraad verwerken, en kunnen oliegroeven en sleutels snijden.
2.Solide carrosserie, sterke stijfheid, hoge kracht, breed snelheidsbereik, en in staat om snel en krachtig te snijden.
3.Het is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren onderdelen
metalen.
4De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail neemt de vorm aan van een
op het schuifgidsoppervlak is de anti-kruipgidsplaattechnologie
De Commissie heeft in de loop van de afgelopen jaren een aantal voorstellen aangenomen.
de eigenschappen zoals de wrijvingsdempingscoëfficiënt zijn in een optimale toestand, waardoor het voorkomen van lage snelheid
Kramen.
5.De spindellagers zijn gebaseerd op bekende merkproducten.
Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een olie
De voorkant
De spindel heeft een drie-steunstructuur van een twee rijen hoekig contactballager, waardoor de nauwkeurigheid en stijfheid worden verbeterd.
De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.
de kenmerken van een lage temperatuuropwaartse temperatuur, kleine thermische vervorming en hoge precisie, waardoor de spindel de temperatuur behoudt
relatief stabiele nauwkeurigheid tijdens langdurige werking.
6.Hoog torsiebestendig plat bed, met zorgvuldig vervaardigd gietijzer van hoge kwaliteit en inductieverdoofing van het spooroppervlak
met de kleverige geleidende PTFE-rails en met de hand met een precieze schrapen.
7.Spindel standaard door het gat voor de F100mm grote gat; Groot snelheidsbereik met 18 snelheden voor het bewerken van een breed scala van
werkstukken.
8.Adopt split type bed structuur, de gids spooroppervlakte nemen dubbele V-vlakke rails, 550mm bed breedte en de laadcapaciteit kan
maximaal 2000 kg
1Deze serie draaibanden zijn geschikt voor het draaien van binnenste en buitenste cilindrische oppervlakken, kegelvormige oppervlakken en andere draaiende onderdelen.
Ze kunnen alle soorten veelgebruikte metrische, inch-, modulus- en diameterdraad verwerken, en kunnen oliegroeven en sleutels snijden.
2.Solide carrosserie, sterke stijfheid, hoge kracht, breed snelheidsbereik, en in staat om snel en krachtig te snijden.
3.Het is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren onderdelen
metalen.
4De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail neemt de vorm aan van een
op het schuifgidsoppervlak is de anti-kruipgidsplaattechnologie
De Commissie heeft in de loop van de afgelopen jaren een aantal voorstellen aangenomen.
de eigenschappen zoals de wrijvingsdempingscoëfficiënt zijn in een optimale toestand, waardoor het voorkomen van lage snelheid
Kramen.
5.De spindellagers zijn gebaseerd op bekende merkproducten.
Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een olie
De voorkant
De spindel heeft een drie-steunstructuur van een twee rijen hoekig contactballager, waardoor de nauwkeurigheid en stijfheid worden verbeterd.
De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.
de kenmerken van een lage temperatuuropwaartse temperatuur, kleine thermische vervorming en hoge precisie, waardoor de spindel de temperatuur behoudt
relatief stabiele nauwkeurigheid tijdens langdurige werking.
6.Hoog torsiebestendig plat bed, met zorgvuldig vervaardigd gietijzer van hoge kwaliteit en inductieverdoofing van het spooroppervlak
met de kleverige geleidende PTFE-rails en met de hand met een precieze schrapen.
7.Spindel standaard door het gat voor de F100mm grote gat; Groot snelheidsbereik met 18 snelheden voor het bewerken van een breed scala van
werkstukken.
8.Adopt split type bed structuur, de gids spooroppervlakte nemen dubbele V-vlakke rails, 550mm bed breedte en de laadcapaciteit kan
maximaal 2000 kg
Vervaardiging | Eenheid | AL-800B | AL-940B | |
Max. Sling over het bed. | mm | 800 | 940 | |
Max. Swing over cross slide | mm | 520 | 660 | |
Afstand tussen centra | mm | 750/1000/1500/2000/3000/4000/5000/6000/8000/10000/- | 750/1000/1500/2000/3000/4000/5000/6000/8000/10000/- | |
Max. draailengte | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/9850/- | 600/850/1350/1850/2850/3850/4850/5850/7850/9850/- | |
Max. schommeling over de spleet (optioneel) | mm | 1000 | 1140 | |
Afwijkingslengte (facultatief) | mm | 300 | 300 | |
Bedbreedte | mm | 550 | 550 | |
Laadcapaciteit | kg | 2000 | 2000 | |
Spindel neus | C11 | C11 | ||
Spindelboor | mm | 100 | 100 | |
Spindelconic | Metrische 120 | Metrische 120 | ||
Spindelversnellingsbereik | rpm | 6-800 | 6-800 | |
Spindel snelheidsstap | stappen | 18 | 18 | |
Langetermijnvoerbereik | mm/r | 0.1-24.32(64) | 0.1-24.32 (64) | |
Kruisvoerbereik | mm/r | 0.05-12.16 (64) | 0.05-12.16 (64) | |
Leadscrew pitch | mm | 12 | 12 | |
Metrische draadklasse (soorten) | mm | 1-240 (50) | 1-240 (50) | |
Inch-draad (soorten) | TPI | 14 tot en met 26 | 14 tot en met 26 | |
Module-draadbereik (soorten) | mm | 0.5-120 (53) | 0.5-120 ((53) | |
Diameterwijdte van de draad (soorten) | DP | 28-1(24) | 28-1 (24) | |
Snelvoersnelheid | mm/min | 4000 | 4000 | |
Verplaatsingen op de dwarsglijbaan | mm | 540 | 570 | |
De bovenste glijbaan | mm | 200 | 200 | |
Grootte van het gereedschapsgedeelte | mm | 32×32 | 32x32 | |
Diameter van de staartvoet | mm | 100 | 100 | |
Volledige verplaatsing | mm | 250 | 250 | |
Schoppenvoetpen | MT5 | MT5 | ||
Hoofdmotorvermogen | kw | 11 | 11 | |
De lengte van de machine | mm | 2958/3275/3725/4225/5225/6275/7355/8355/10275/12275/- | 2958/3275/3725/4225/5225/6275/7355/8355/10275/12275/- | |
Breedte van de machine | mm | 1473 | 1430 | |
Hoogte van de machine | mm | 1622 | 1690 | |
