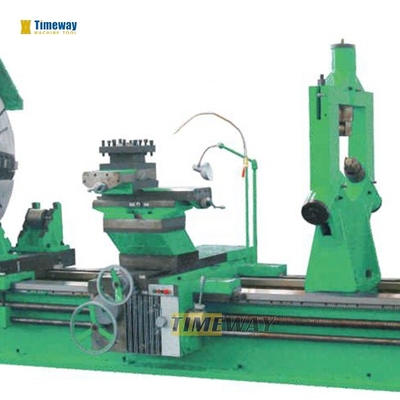

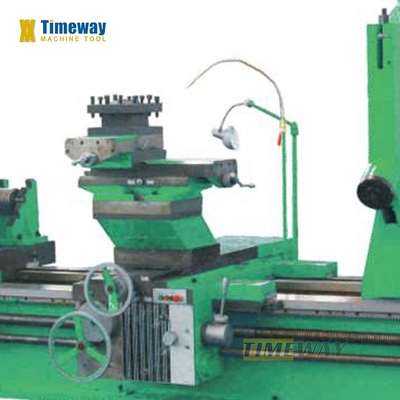

2022 Zware horizontale draaibank met 1100 mm breedte bed en 11800 mm max. Werkstuklengte
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timac |
| Modelnummer: | AL-1800 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $150,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 11800 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1100 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 30 |
| Spanning: | 220V/380V | Afmeting ((L*W*H): | 15120x2330x2480 |
| Gewicht (kg): | 20000 KG | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Tipe in de handel brengen: | andere |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Schommeling over Bed: | 1800 mm |
| Zwaai over de wagen: | 1450mm | Max. Lengte van Werkstuk: | 12000mm |
| Max. Draaiingsafstand: | 11800mm | Spanwijdte van leibaan: | 1100 |
| Max. Gewicht van het werkstuk: | 16t | Asneus: | A2-15 |
| De as droeg: | 100 | Taper gat van spindel: | Metric140 |
| Verscheidenheid van spindelsnelheden: | Voorwoord: 3.15-315, omkering: 3.5-291 | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken |
| Locatie van de showroom: | Egypte, Saoedi-Arabië, Pakistan, India, Chili, Verenigde Arabische Emiraten, Nigeria, Australië | Kerncomponenten: | Motor, versnellingsbak |
| Max. Gekeerde lengte (mm): | 11800 mm | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Kenmerken:
1Deze horizontale draaibank is geschikt voor het verwerken van grote delen van gietstukken, staal en niet-dermetalen.vervelend en nestend, en kan verschillende interne en externe draden draaien, zoals metrische, inch, modulus en diameter.
2De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om snel en krachtig te snijden.de cilindergraadfout is niet groter dan 0.05 mm in de meetlengte van 300 mm.
3De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail heeft een
op het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast,en de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijnDe machine spindel lager neemt beroemde merkproducten.De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verschuiving van het middelpunt van de spindel te voorkomenOm de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.verbetering van de nauwkeurigheid en stijfheid.
4.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.
De spindel heeft een lage temperatuurstijging, een geringe thermische vervorming en een hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
5.Spindle standaard doorgat diameter is Ф100mm, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.
6.De machine kan worden gebruikt om het korte conische oppervlak te snijden door de bovenste werktuigpost, en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigpost en de longitudinale voeding samen.
7Hoog vermogen, hoge stijfheid en een breed snelheidsbereik voor een hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.
8.De machine is een zware machine met een maximale laadvermogen van 16 ton, optionele kan 20 ton zijn, neemt brede rechthoekige geleidingsrails met goede stabiliteit en stijfheid, bed breedte is 1100mm.
9De staartvoet is een draaibare structuur, waardoor de slijtage en warmte van de centra verminderen.
10.De standaard werktuigmachine is uitgerust met elektrische bewegende staart, vermindert de arbeidsintensiteit van de bediener en verbetert de werkdoeltreffendheid
1Deze horizontale draaibank is geschikt voor het verwerken van grote delen van gietstukken, staal en niet-dermetalen.vervelend en nestend, en kan verschillende interne en externe draden draaien, zoals metrische, inch, modulus en diameter.
2De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om snel en krachtig te snijden.de cilindergraadfout is niet groter dan 0.05 mm in de meetlengte van 300 mm.
3De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail heeft een
op het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast,en de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijnDe machine spindel lager neemt beroemde merkproducten.De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verschuiving van het middelpunt van de spindel te voorkomenOm de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.verbetering van de nauwkeurigheid en stijfheid.
4.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.
De spindel heeft een lage temperatuurstijging, een geringe thermische vervorming en een hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
5.Spindle standaard doorgat diameter is Ф100mm, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.
6.De machine kan worden gebruikt om het korte conische oppervlak te snijden door de bovenste werktuigpost, en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigpost en de longitudinale voeding samen.
7Hoog vermogen, hoge stijfheid en een breed snelheidsbereik voor een hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.
8.De machine is een zware machine met een maximale laadvermogen van 16 ton, optionele kan 20 ton zijn, neemt brede rechthoekige geleidingsrails met goede stabiliteit en stijfheid, bed breedte is 1100mm.
9De staartvoet is een draaibare structuur, waardoor de slijtage en warmte van de centra verminderen.
10.De standaard werktuigmachine is uitgerust met elektrische bewegende staart, vermindert de arbeidsintensiteit van de bediener en verbetert de werkdoeltreffendheid
Specificaties | Eenheid | AL-1800 |
Sling over het bed. | mm | 1800 |
Sling over het wagen | mm | 1450 |
Max. lengte van het werkstuk | mm | 3000/4000/5000/6000/8000/10000/12000 |
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 |
De lengte van de geleidingsbaan | mm | 1100 |
Max. gewicht van het werkstuk | t | 16 |
Spindel neus | - | A2-15 |
Spindelboor | mm | 100 |
Taper gat van spindel | - | metrische 140 |
Verscheidenheid van spindelsnelheden | r/min | Voorwoord: 3.15-315, omkering: 3.5-291 |
Aantal spindeltoerentallen | stappen | Voorwoord: 21, omkering: 12 |
Langetermijn en dwars | soorten | 56 |
Voeder per omwenteling | mm/r | lang longitudinaal:0.1-12, kruis:0.05-6, bovenste gereedschapspunt: 0.025-3 |
Nummer en bereik van de metrische draad | mm | 1-120 (44) |
Nummer en bereik van de inches draad | TPI | 28-1/4 (31) |
Nummer en bereik van de module draad | MP | 0.5-60 (45) |
Nr. en bereik van de draad | DP | 1/2-56 (38) |
Afstand van spindel en gereedschapsvlak | mm | 53 |
Swingbereik van de werktuigstaaf | ° | ± 90 |
Max. verplaatsing van de dwarsslider | mm | 900 |
Max. verplaatsing van de bovenste glijbaan | mm | 360 |
Afdeling van de gereedschapsstaaf | mm | 50x50 |
Vervoer van gereedschapsposten (per draaiknop) | mm | 0.05 |
Dia. van staartvoet | mm | 260 |
Voertuig van de staartvoet | mm | 300 |
Taper gat van staartvoet | - | Metrische 80 |
Hoofdmotorvermogen | kw | 30 |
Lange | mm | 6120/7120/8120/9120/11120/13120/15120 |
Breedte | mm | 2330 |
Hoogte | mm | 2480 |
Standaard accessoires: | Optioneel accessoire: |
met een vermogen van meer dan 50 W Rustig rusten. Dood midden. 4- gereedschapspost van het station, koelsysteem, werklamp, Elektrisch verplaatsen de staart, gereedschappen en gereedschapskist, Het gelijkstellen van wig en bouten, Operatiehandleiding (Engels) | Gezichtsplaat DRO met twee of drie assen, Chuck bewaker, Gereedschapspostbewaker, Achterste spatscherm, roltrap, Slijpstukken |
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
