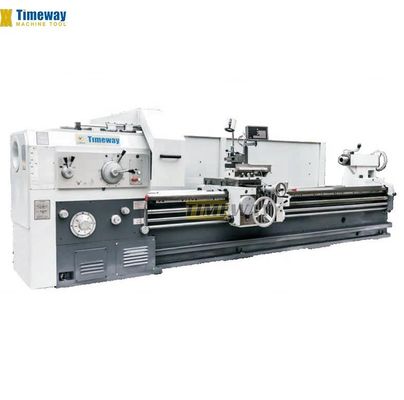

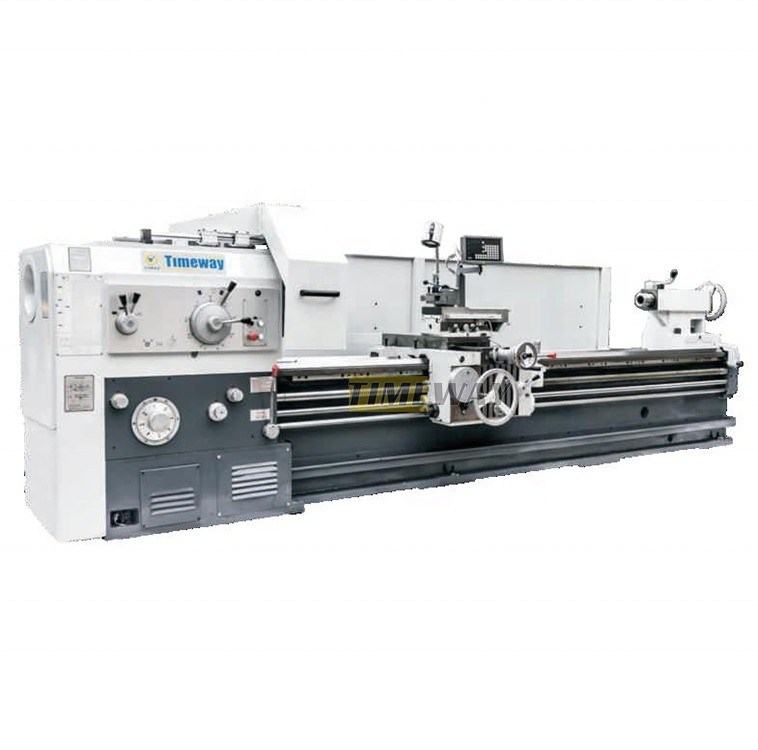

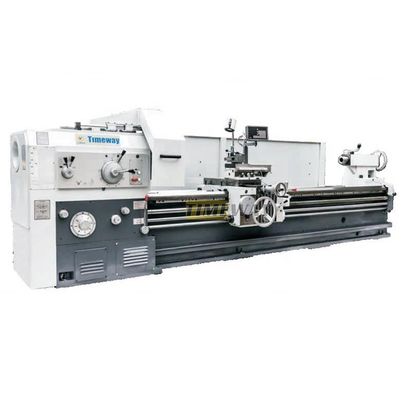

3000 kg laadvermogen horizontale draaibank voor zware bewerkingen online
Productdetails:
| Plaats van herkomst: | Shanghai |
| Merknaam: | TIMEEWAY |
| Modelnummer: | Al-630/AL-800 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $18,000.00/sets 1-1 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1500 | Versnellingsbereik van de spindel ((rpm): | 6 - 750 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Lichte Plicht | Breedte van het bed (mm): | 1730 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | 220V/380V/400V/415V | Afmeting ((L*W*H): | 3000x1400x1290 |
| Gewicht (kg): | 5000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. schommeling over bed: | 800 mm |
| Afstand tussen Centra: | 1500/2000/3000 mm | Bedbreedte: | 600 mm |
| Laadcapaciteit: | 3000 kg | De as droeg: | 100 mm |
| De waaier van de assnelheid: | 6 tot en met 750 tpm | Snelvoersnelheid: | 4000 mm/min |
| Grootte van het gereedschapsgedeelte: | 32x32 mm | Machinebreedte: | 1730 Mm |
| Hoogte van de machine: | 1450 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Vervaardigingsbedrijf, bouwwerkzaamheden |
| Locatie van de showroom: | Frankrijk, Indonesië, Rusland | Kerncomponenten: | Pomp, PLC |
| Max. Gekeerde lengte (mm): | 1350 MM. | Jaar: | Nieuw |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
1Deze draaibanden zijn geschikt voor het draaien van binnen- en buitencilindervormige oppervlakken, kegelvormige oppervlakken en andere roterende onderdelen.met een diameter van niet meer dan 20 mm,, en kan oliegroeven en sleutels snijden.
2De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om snel en krachtig te snijden.
3Bij voltooiing bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de meetlengte van 300 mm.
4Het is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
5De interne ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail gebruikt een tussenfrequentieverdoofde slijpmethode.Op het schuifgidsoppervlak, wordt de anti-kruipgidsplaattechnologie ingevoerd en zijn de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand, waardoor het voorkomen van
van lage snelheid kruipen.
6De machine spindle lager neemt beroemde merkproducten. De spindle box neemt een symmetrische structuur om de thermische
Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.De voorkant van de hoofdas is voorzien van een drievoudige steunstructuur van een tweevoudig hoekig contactballagerDe tandwielen in het kopstuk worden uitgeschakeld en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.De goed gemonteerde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
7. Hoog stijfheid een-stuk type bed met 600mm bed span, die zorgt voor de machine heeft sterke stabiliteit en hoge precisie, en het laadvermogen tussen de centra kan tot 3000kg.
8. Spindel standaard door gat diameter Ф100mm, kan F140mm als optionele; Voor het bewerken van een breed scala aan werkstukken, de machine heeft een snelheidsbereik van 6-775rpm met 24 snelheden.
9. De bovenste schuif kan de korte kegel draaien door automatische voeding of met de hand, bovenste schuif en de longitudinale voeding kunnen samen het lange conische oppervlak draaien.
2De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om snel en krachtig te snijden.
3Bij voltooiing bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de meetlengte van 300 mm.
4Het is geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-ijzeren metalen.
5De interne ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail gebruikt een tussenfrequentieverdoofde slijpmethode.Op het schuifgidsoppervlak, wordt de anti-kruipgidsplaattechnologie ingevoerd en zijn de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand, waardoor het voorkomen van
van lage snelheid kruipen.
6De machine spindle lager neemt beroemde merkproducten. De spindle box neemt een symmetrische structuur om de thermische
Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.De voorkant van de hoofdas is voorzien van een drievoudige steunstructuur van een tweevoudig hoekig contactballagerDe tandwielen in het kopstuk worden uitgeschakeld en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.De goed gemonteerde spindel heeft de kenmerken van een lage temperatuurstijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens langdurige werking.
7. Hoog stijfheid een-stuk type bed met 600mm bed span, die zorgt voor de machine heeft sterke stabiliteit en hoge precisie, en het laadvermogen tussen de centra kan tot 3000kg.
8. Spindel standaard door gat diameter Ф100mm, kan F140mm als optionele; Voor het bewerken van een breed scala aan werkstukken, de machine heeft een snelheidsbereik van 6-775rpm met 24 snelheden.
9. De bovenste schuif kan de korte kegel draaien door automatische voeding of met de hand, bovenste schuif en de longitudinale voeding kunnen samen het lange conische oppervlak draaien.
Specificaties | Eenheid | AL-630 | AL-800 |
Sling over het bed. | mm | 630 | 800 |
Sling over het wagen | mm | 350 | 480 |
Max. lengte van het werkstuk | mm | 1000-10000 | 1500-6000 |
Max. draailengte | mm | 850 tot en met 9850 | 1350-5850 |
De lengte van de geleidingsbaan | mm | 600 | 600 |
Max. gewicht van het werkstuk | kg | 3000 | 3000 |
Spindel neus | - | C11 | C11 (facultatief C15) |
Spindelboor | mm | 100 | 100 (140 facultatief) |
Taper gat van spindel | - | Metrische 120 | Metric 1:20 |
Verscheidenheid van spindelsnelheden | rpm | 6-800 | CCW: 6-750; CW: 10-775 |
Aantal spindeltoerentallen | stappen | 2 stappen, stapsloos in stappen | 18; 6 |
Langevoersnelheid | mm/r | 0.1-12.2 | 0.1-24.32 (64) |
Cross-feed snelheid | mm/r | 0.05-6.6 | 0.05-12.16 (64) |
Nummer en bereik van de metrische draad | mm | 1-120 (47) | 1-240 (50) |
Nummer en bereik van de inches draad | TPI | 28 tot 1/2 (25) | 14 tot en met 26 |
Nummer en bereik van de module draad | MP | 0.5-60 (45) | 0.5-120 (53) |
Nr. en bereik van de draad | DP | 28-1 (29) | 28-1 (24) |
De snelheid van de snelheidsgordel | mm/min | 3800 | 4000 |
Afstand van spindel en gereedschapsvlak | mm | 33 | 33 |
Swingbereik van de werktuigstaaf | ° | ± 90 | ± 90 |
Max. verplaatsing van de dwarsslider | mm | 449 | 500 |
Max. verplaatsing van de bovenste glijbaan | mm | 200 | 200 |
Afdeling van de gereedschapsstaaf | mm | 32x32 | 32x32 |
Dia. van staartvoet | mm | 120 | 100 |
Voertuig van de staartvoet | mm | 200 | 250 |
Taper gat van staartvoet | MT6 | MT6 | |
Hoofdmotorvermogen | kw | 15 | 11 |
Lange | mm | 3000-12000 | 3670 tot en met 8260 |
Breedte | mm | 1400 | 1730 |
Hoogte | mm | 1290 | 1450 |
3-koppige klep Steady rest (langer dan 2 m)Volgt de rust Handmatig verplaatsen staart, dood midden. 4-station gereedschapspunt Koelsysteem Werklamp Gereedschappen en gereedschapskist Verstelknal en -bouten Operatiehandleiding (Engels) | 4 kies onafhankelijke chuck, Gezichtsplaat 2 of 3-assige DRO Chuck bewaker. Bescherming van gereedschapsposten Achterste spatscherm Snel wisselend gereedschapspost Slijpstukken |
