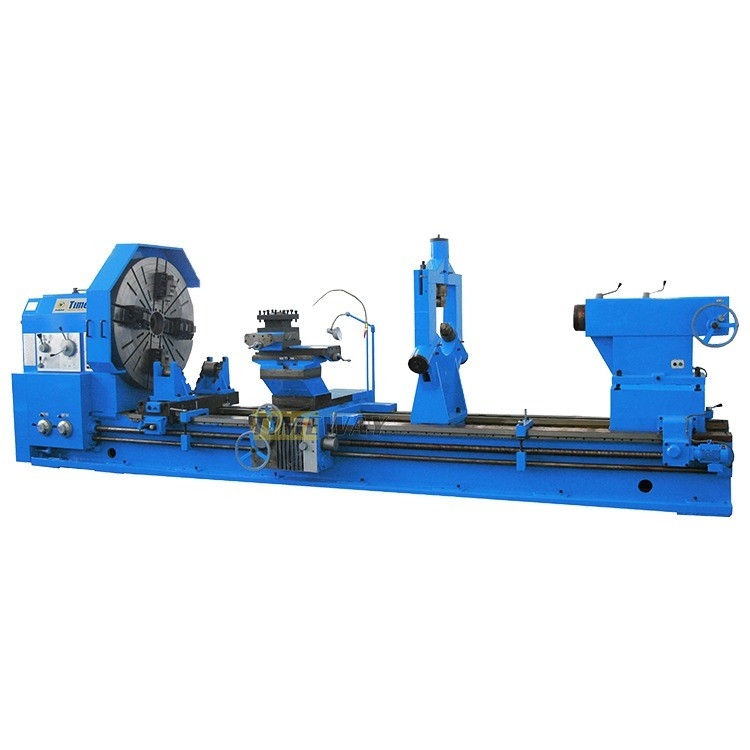

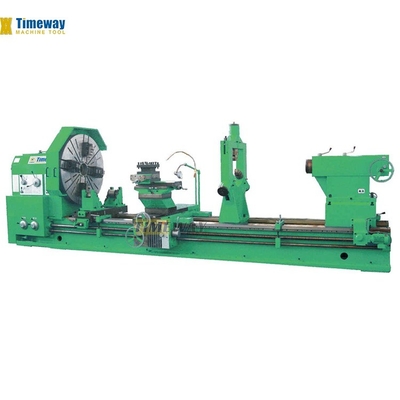

Max. draaibank 2800/3800/4800/5800 mm Zware horizontale draaibank voor industriële
Productdetails:
| Plaats van herkomst: | SHN |
| Merknaam: | TIMEWAY |
| Modelnummer: | AL-1600 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $15,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 12000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1100 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 30 |
| Spanning: | 380V 50HZ 3PH of verhandelbaar | Afmeting ((L*W*H): | 3120x2130x2380 |
| Gewicht (kg): | 20000 KG | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Max. schommeling over bed: | 1600 mm |
| Max. Schommeling over Dwarsdia: | 1250 mm | Afstand tussen Centra: | 3000/4000/5000 mm |
| Max. Draaiingsafstand: | 2800/3800/4800/5800 mm | Bedbreedte: | 1100 mm |
| Laadcapaciteit: | 16 ton | Asneus: | A2-15 |
| De as droeg: | 100 mm | Spindelconner: | Metrische 140 |
| Hoogte van de machine: | 2380 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Toepasselijke sectoren: | Vervaardigingsbedrijf, bouwwerkzaamheden |
| Locatie van de showroom: | Egypte, Frankrijk, Duitsland, Saoedi-Arabië, Indonesië, Marokko, Algerije, Oekraïne, Australië | Kerncomponenten: | Pomp, PLC |
| Max. Gekeerde lengte (mm): | 3000 mm | Jaar: | Nieuw |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
1Deze serie horizontale draaibank is geschikt voor de verwerking van grote onderdelen van gietstukken, staal en niet-derden metalen.vervelend en nestend, en kan verschillende interne en externe draden draaien, zoals metrische, inch, modulus en diameter.
2De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is geschikt voor snelle en krachtige snijwerkzaamheden.de cilindergraadfout is niet groter dan 0.05 mm in de meetlengte van 300 mm.
3De interne ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail maakt gebruik van een tussenfrequentieverdoofde slijpmethode.Op het schuifgidsoppervlak, wordt de anti-kruipgidsplaattechnologie aangenomen en de dynamische kenmerken zoals de wrijving dempingscoëfficiënt zijn in een optimale staat, waardoor het voorkomen van het optreden van lage snelheid
Kramen.

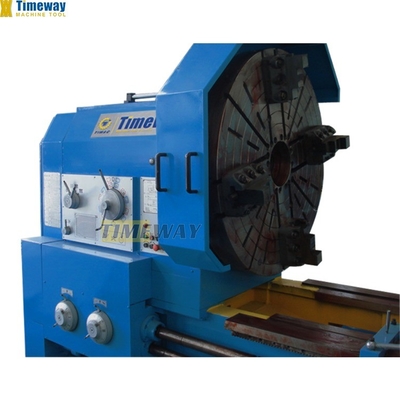

4De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.Om thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.
De spindel heeft een combinatie van precisie rollend lager en drie ondersteunende structuren, waardoor de nauwkeurigheid wordt verbeterd en de stijfheid toeneemt.
5. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt
tijdens langdurige werking.
6. Spindle standaard doorgat diameter is Ф100mm, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.
7. De machine kan worden gebruikt om het korte conische oppervlak door de bovenste werktuigpost (zonder AL-2500) te snijden,en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigpost en de longitudinale voeding samen (zonder AL-2500).
8. Hoog vermogen, hoge stijfheid en breed snelheidsbereik voor hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.
9. De machine is een zware machine met een maximale laadvermogen van 16 ton, optioneel kan 20 ton, neemt brede rechthoekige geleidingsrails met goede stabiliteit en stijfheid, bed breedte is 1100mm.
10De staartvoet is een draaibare structuur, die de slijtage en warmte van de centra vermindert.
11. De standaard werktuigmachine is uitgerust met elektrische bewegende staart, vermindert de arbeidsintensiteit van de bediener en verbetert de werkdoeltreffendheid.
2De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is geschikt voor snelle en krachtige snijwerkzaamheden.de cilindergraadfout is niet groter dan 0.05 mm in de meetlengte van 300 mm.
3De interne ribben hebben een redelijke lay-out en een hoge stijfheid en de geleidingsrail maakt gebruik van een tussenfrequentieverdoofde slijpmethode.Op het schuifgidsoppervlak, wordt de anti-kruipgidsplaattechnologie aangenomen en de dynamische kenmerken zoals de wrijving dempingscoëfficiënt zijn in een optimale staat, waardoor het voorkomen van het optreden van lage snelheid
Kramen.
4De spindelbox heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.Om thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.
De spindel heeft een combinatie van precisie rollend lager en drie ondersteunende structuren, waardoor de nauwkeurigheid wordt verbeterd en de stijfheid toeneemt.
5. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt
tijdens langdurige werking.
6. Spindle standaard doorgat diameter is Ф100mm, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.
7. De machine kan worden gebruikt om het korte conische oppervlak door de bovenste werktuigpost (zonder AL-2500) te snijden,en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigpost en de longitudinale voeding samen (zonder AL-2500).
8. Hoog vermogen, hoge stijfheid en breed snelheidsbereik voor hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.
9. De machine is een zware machine met een maximale laadvermogen van 16 ton, optioneel kan 20 ton, neemt brede rechthoekige geleidingsrails met goede stabiliteit en stijfheid, bed breedte is 1100mm.
10De staartvoet is een draaibare structuur, die de slijtage en warmte van de centra vermindert.
11. De standaard werktuigmachine is uitgerust met elektrische bewegende staart, vermindert de arbeidsintensiteit van de bediener en verbetert de werkdoeltreffendheid.
Specificaties | Eenheid | AL-1400 | AL-1600 | AL-1800 | |
Sling over het bed. | mm | 1440 | 1600 | 1800 | |
Sling over het wagen | mm | 1050 | 1250 | 1450 | |
Max. lengte van het werkstuk | mm | 1000-16000 | 3000/4000/5000/6000/8000/10000/12000 | 3000/4000/5000/6000/8000/10000/12000 | |
Max. draailengte | mm | 800 tot en met 15800 | 2800/3800/4800/5800/7800/9800/11800 | 2800/3800/4800/5800/7800/9800/11800 | |
De lengte van de geleidingsbaan | mm | 1100 | 1100 | 1100 | |
Max. gewicht van het werkstuk | t | 16 | 16 | 16 | |
Spindel neus | - | A2-15 | A2-15 | A2-15 | |
Spindelboor | mm | 130 | 100 | 100 | |
Taper gat van spindel | - | Metrische 140 | metrische 140 | metrische 140 | |
Verscheidenheid van spindelsnelheden | r/min | Voorwoord: 3.15-315, omkering: 3.5-290 | Voorwoord: 3.15-315, omkering: 3.5-291 | Voorwoord: 3.15-315, omkering: 3.5-291 | |
Aantal spindeltoerentallen | stappen | Voorwoord: 21, omkering: 12 | Voorwoord: 21, omkering: 12 | Voorwoord: 21, omkering: 12 | |
Langetermijn en dwars | soorten | 56 | 56 | 56 | |
Voeder per omwenteling | mm/r | lang longitudinaal:0.1-12, kruis:0.05-6 | lang longitudinaal:0.1-12, kruis:0.05-6, bovenste gereedschapspunt: 0.025-3 | lang longitudinaal:0.1-12, kruis:0.05-6, bovenste gereedschapspunt: 0.025-3 | |
Nummer en bereik van de metrische draad | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | |
Nummer en bereik van de inches draad | TPI | 3/8-28 (31) | 28-1/4 (31) | 28-1/4 (31) | |
Nummer en bereik van de module draad | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | |
Nr. en bereik van de draad | DP | 1-56 (25) | 1/2-56 (38) | 1/2-56 (38) | |
Afstand van spindel en gereedschapsvlak | mm | 53 | 53 | 53 | |
Swingbereik van de werktuigstaaf | ° | ± 90 | ± 90 | ± 90 | |
Max. verplaatsing van de dwarsslider | mm | 800 | 850 | 900 | |
Max. verplaatsing van de bovenste glijbaan | mm | 360 | 360 | 360 | |
Afdeling van de gereedschapsstaaf | mm | 50x50 | 50x50 | 50x50 | |
Vervoer van gereedschapsposten (per draaiknop) | mm | 0.05 | 0.05 | 0.05 | |
Dia. van staartvoet | mm | 260 | 260 | 260 | |
Voertuig van de staartvoet | mm | 300 | 300 | 300 | |
Taper gat van staartvoet | - | Metrische 80 | Metrische 80 | Metrische 80 | |
Hoofdmotorvermogen | kw | 30 | 30 | 30 | |
Lange | mm | 4120-1920 | 6120/7120/8120/9120/11120/13120/15120 | 6120/7120/8120/9120/11120/13120/15120 | |
Breedte | mm | 2100 | 2130 | 2330 | |
Hoogte | mm | 2325 | 2380 | 2480 | |

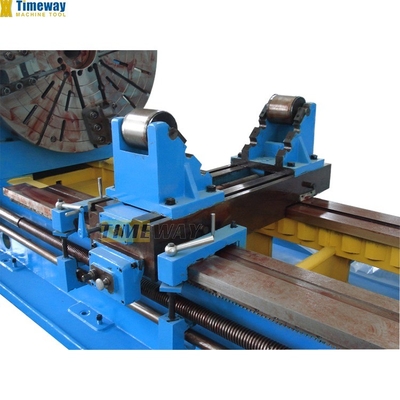

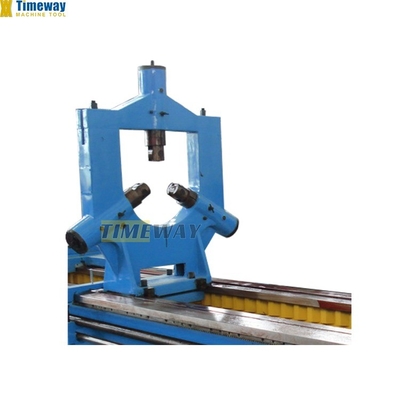

4-kaak zware zware onafhankelijke chuck Steeds rustenDood centrum 4-station gereedschapspunt Koelsysteem Werklamp Elektrisch bewegende staart Gereedschappen en gereedschapskist Verstelknal en -bouten Operatiehandleiding (Engels) | Gezichtsplaat 2 of 3-assige DRO Chuck bewaker. Bescherming van gereedschapsposten Achterste spatscherm Rolondersteuning Een slijpende hechting. |
