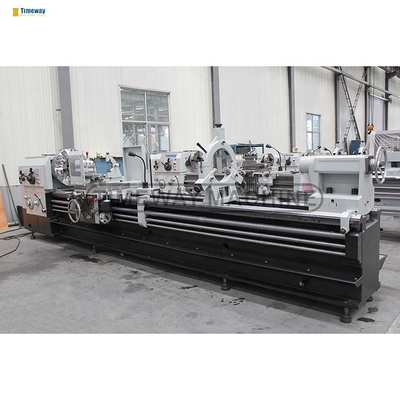

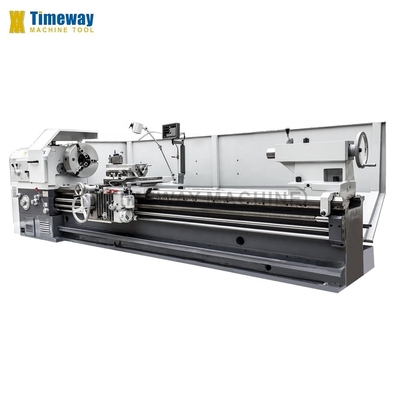

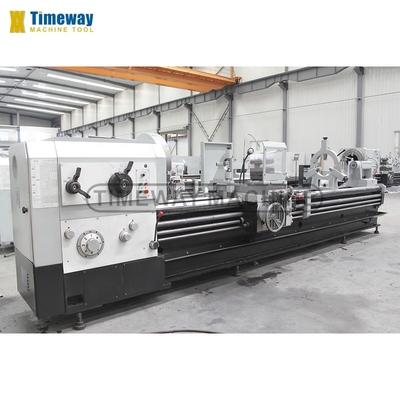

600 mm Breedte Zware horizontale draaibank voor het draaien 6220*1730*1450mm Afmeting
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-800x4000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $39,999.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing |
| Levering vermogen: | 10 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 4000 | Versnellingsbereik van de spindel ((rpm): | 6 - 750 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 600 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | 220V, 380V, 400V | Afmeting ((L*W*H): | 6220*1730*1450 mm |
| Gewicht (kg): | 2800 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge productiviteit | Tipe in de handel brengen: | Nieuw product 2020 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Horizontale Draaibank: | Grote laadcapaciteit zware horizontale draaibank | Schommeling over Bed: | 800 mm |
| Schommeling over Dwarsdia: | 480mm | Max. Lengte van Werkstuk: | 4000 mm |
| Max. Draaiingsafstand: | 3850mm | Taper gat van spindel: | C11 |
| Type machine: | Horizontale draaimachine voor het draaien van metaal | Naverkoopservice: | 1 jaar (geen door de mens veroorzaakte oorzaak) |
| Kleur: | aangepast | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 100 | Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Brazilië, Peru, Pakistan, Mexico, Rusland, Spanje, Ch |
| Max. Gekeerde lengte (mm): | 3850 mm | Jaar: | 2022 |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, bouwbedrijven, overige | Kerncomponenten: | Verstelstukken, motoren, versnellingsbakken, andere |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
1Deze serie zware draaibank neemt 1100 mm breed rechthoekige inductie geharde en grond bed gids manieren, dus van uitstekende stabiliteit, hoge stijfheid,met een maximale draagkracht van 16 ton tussen de middelpunten.
2. De hoofdspindel is van precisie-rollagers 3-punts dragende structuur. zadel gids manieren met Teflon gordel gecoat.Draaiende staafpenstructuur om wrijving en warmteopwekking te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibanden, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindoppervlakken en het draaien van metrische of inchdraad,modulaire draden en diametrale spitsdraden, enz.
4Het motoriseerde kortconic draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conic draaien kan door bovenste schuif gecombineerd met een longitudinale voeding.Deze machines kunnen ook boren., trepanning en boorprocessen, enz.
1Deze serie zware draaibank neemt 1100 mm breed rechthoekige inductie geharde en grond bed gids manieren, dus van uitstekende stabiliteit, hoge stijfheid,met een maximale draagkracht van 16 ton tussen de middelpunten.
2. De hoofdspindel is van precisie-rollagers 3-punts dragende structuur. zadel gids manieren met Teflon gordel gecoat.Draaiende staafpenstructuur om wrijving en warmteopwekking te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibanden, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindoppervlakken en het draaien van metrische of inchdraad,modulaire draden en diametrale spitsdraden, enz.
4Het motoriseerde kortconic draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conic draaien kan door bovenste schuif gecombineerd met een longitudinale voeding.Deze machines kunnen ook boren., trepanning en boorprocessen, enz.
Specificatie | Eenheid | AL-800/4000 |
Sling over het bed. | mm | 800 |
Swing over cross slide | mm | 480 |
Max. lengte van het werkstuk | mm | 4000 |
Max. draailengte | mm | 3850 |
Breedte van het bed | mm | 600 |
Spindel neus | / | C11 |
Spindelboor | mm | 100 |
Tapergat van spindel | / | Metric 1:20 |
Spindel snelheid ((vooruit) | rpm | 6~750 |
Spindel snelheid ((achteruit) | rpm | 10~775 |
Langetermijnvoerbereik | mm/r | 64 soorten, 0,1 tot 25 |
Kruisvoerbereik | mm/r | 64 soorten, 0,05 tot 12.16 |
Aantal en bereik van de metrische draad | mm | 50 soorten, 1~240 |
Aantal en bereik van inch draad | TPI | 26 soorten, 14-1 |
Aantal en bereik van de moduladraden | MP | 53 soorten, 0,5 tot 120 |
Aantal en bereik van het diameterdraad | DP | 24 soorten, 28-1 |
Snelvoersnelheid | mm/min | 4000 |
Afstand tussen spindelcentrumen gereedschapsbasis | mm | 33 |
Afdeling van de gereedschapsstaaf | mm | 32x32 |
Swingbereik van de werktuigstaaf | ° | ± 90° |
Max. verplaatsing van de bovenste glijbaan | mm | 200 |
Max. verplaatsing van de dwarsslider | mm | 500 |
Diameter van de staartvoet | mm | 100 |
Voertuig van de staartvoet | mm | 250 |
Taper gat van staartvoet | / | MT6 |
Hoofdmotorvermogen | kw | 11 |
Max. gewicht van het werkstuk | kg | 3000 |
· 3-koppige klep · Steady rest (langer dan 2 M) · Dood centrum · 4-station gereedschapspost · Koelsysteem · Werklamp · Handmatig bewegende staart · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · Gezichtsplaat · 2 of 3-assige DRO · Chuck bewaker · Overbelasting · Achterste spatscherm · Rollerondersteuning · Slijpstuk |

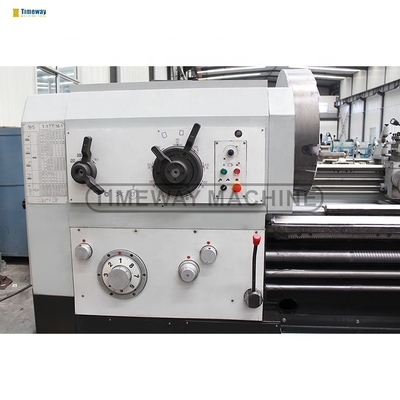

Spindelbox:
De zware draaibank heeft 18 stappen naar voren spindel snelheid 6-750 r/min; en heeft ook 6 stappen omgekeerd 10-775 r/min.

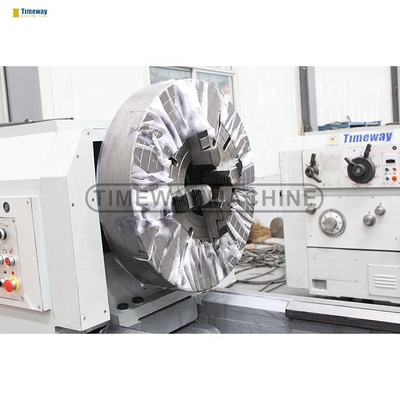

Spindel & draaibank:
De 4-koppige klep is standaard voor de horizontale draaibank, de draaibank heeft een C11-type spindel neusverbinding, handig en snel.het stoppen van de spindel afmaken wanneer deze geopend wordt.
Beveiliging van gereedschapspal (facultatief):
Een opvouwbare beschermingsbeschermer voor de werktuigpost kan de veiligheid van de werknemer effectief beschermen en belemmert de vervanging van het werktuig niet.
2-as/DRO met drie assen:
Op verzoek van de klant is de DRO beschikbaar om de draaibank direct te bedienen.
Waarom u ons kiest
V: Waarom kies je voor Timeway Machine?
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
A: 1, hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V: Heeft u QC of veiligheidsnormen voor uw machines?
A: ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V: Wat is de MOQ?
A: 1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V: Hoe zit het met de betalingsvoorwaarden?
A: (1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V: Hoe zit het met de garantie?
A: De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslange service voor de machine.
Wilt u meer details over dit product weten
