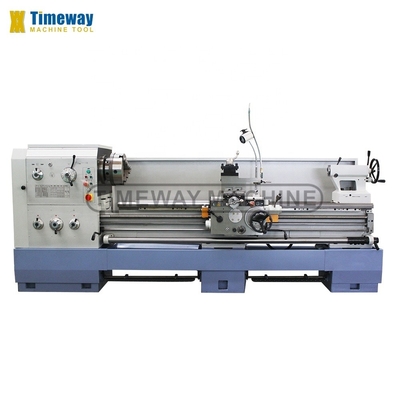

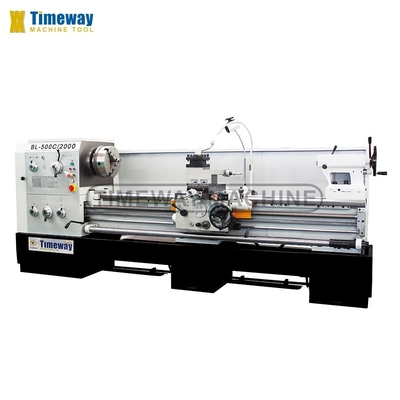

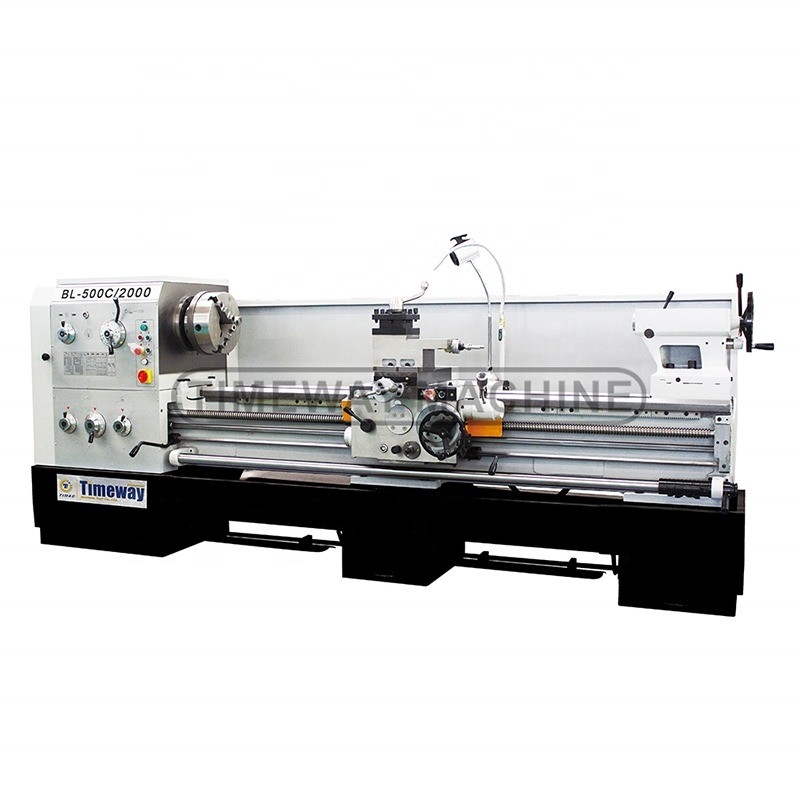

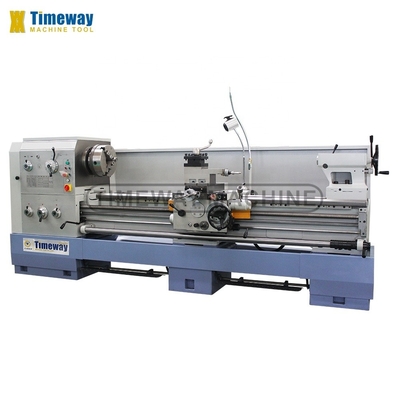

Precision BL-500C Gap Bed Lathe Max Processing Dia 500mm voor industriële productie
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway |
| Modelnummer: | Voor de toepassing van deze richtlijn geldt dat: |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $20,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1000 | Versnellingsbereik van de spindel ((rpm): | 36 - 1600 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 7.5 | Spanning: | 220V/380V/400V/415V |
| Afmeting ((L*W*H): | 2632 x 975 x 1270 mm | Gewicht (kg): | 2050 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | Horizontale draaimachine voor het draaien van metaal | Sleutelwoord: | Metalenverwerking Horizontale draaimachine |
| Functie: | Metalen draaien | Precisie: | Hoge Precisiemachine |
| Kleur: | aangepast | Afstand tussen Centra: | 750/1000/1500/2000/3000 mm |
| Spindel snelheid: | 36-1600 (12) tpm | Motorvermogen: | 7.5 kW |
| Naam: | Draaibankmachine | Spindel Gat: | 105mm |
| Voorwaarde: | Nieuw | Spindelboring ((mm): | 105 |
| Locatie van de showroom: | Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Pakistan, India, Rusland, Thailand, Nigeria, | Max. Gekeerde lengte (mm): | 950 mm |
| Jaar: | 2023 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, andere |
| Kerncomponenten: | andere, met een gewicht van niet meer dan 50 kg | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Specificatie | Eenheid | BL-500C | BL-660C | BL-800C |
Max. Sling over het bed. | mm | 500 | 660 | 800 |
Max. Swing over cross slide | mm | 300 | 420 | 560 |
Max. Swing over de opening. | mm | 710 | 870 | 1000 |
Afstandslengte | mm | 240 | 240 | 240 |
Afstand tussen centra | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Max. draailengte | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Spindelboor | mm | Φ105 | Φ105 | Φ105 |
Spindelconic | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Spindel neus | - | ISO 702/II nr.8 | ISO 702/II nr.8 | ISO 702/II nr.8 |
Spindelversnellingsbereik (stappen) | rpm | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
De bovenste glijbaan | mm | 145 | 145 | 145 |
Verplaatsingen op de dwarsglijbaan | mm | 320 | 310 | 320 |
Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 | 25x25 |
X-as snelle toevoer snelheid | m/min | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 |
Z-as snelle toevoer snelheid | m/min | 50 Hz: 4.5; 60HZ: 5.4 | 50 Hz:4.5; 60HZ: 5.4 | 50 Hz: 4.5; 60HZ: 5.4 |
X-asvoerbereik | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Z-asvoerbereik | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Metrische draadklasse (soorten) | mm | 1-14 (22) | 1-14 (22) | 1-14 (22) |
Inch-draad (soorten) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Module-draadbereik (soorten) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Diameterwijdte van de draad (soorten) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Diameter van de staartvoet | mm | Φ75 | Φ75 | Φ90 |
Volledige verplaatsing | mm | 150 | 150 | 150 |
Schoppenvoetpen | - | MT5 | MT5 | MT5 |
Hoofdmotorvermogen | kw | 7.5 | 7.5 | 7.5 |
Vermogen van de snelvoermotor | kw | 0.3 | 0.3 | 0.3 |
Motorvermogen van de koelmiddelpomp | kw | 0.12 | 0.12 | 0.12 |
De lengte van de machine | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Breedte van de machine | mm | 975 | 975 | 1340 |
Hoogte van de machine | mm | 1270 | 1450 | 1490 |
Gewicht van de machine | kg | De in punt 2 bedoelde vergunningen zijn van toepassing op: | 2150/2200/2400/2600/3000 | 3000/3200 |
3-koppige klep | Achtervolgingswiel |
4-koppige klep | Levercentrum |
Gezichtsplaat | Digitaal afleesysteem (DRO) |
Steeds rusten | Snel wisselgereedschap |
Volgt de rust | Taper draaibevestiging |
Veranderende versnellingen | |
Dood centrum | |
Verminderingsmantel | |
Oliepistool | |
Koelmiddelstelsel | |
Werklamp | |
Algemene instrumenten | |
Handleiding |

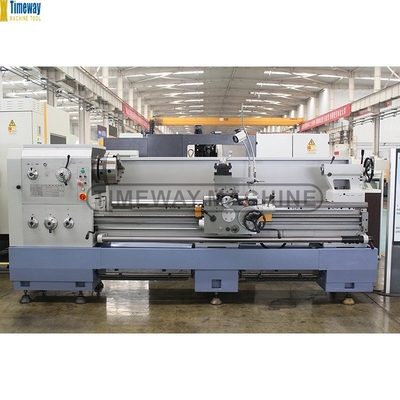

Detail van de machine
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor horizontale CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
