AL-630B Zware horizontale draaibank voor het verwerken van metaalwerkstukken in 2023
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway |
| Modelnummer: | AL-630B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $18,850.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 750mm | Versnellingsbereik van de spindel ((rpm): | 0 - 6000 r.p.m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Breedte van het bed (mm): | 250 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | 220/380/400/415V | Afmeting ((L*W*H): | 2598*1393*1537 |
| Gewicht (kg): | 2210 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Nieuw product 2020 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam: | Handmatige draaibank |
| Type machine: | Horizontale draaimachine voor het draaien van metaal | Naam van het product: | Machines voor het draaien |
| Sleutelwoord: | Universale metalen draaibank | Precisie: | Hoge nauwkeurigheid |
| Functie: | Metalenbewerking | Verwerking: | Metaalwerkstuk |
| Kleur: | aangepast | CNC of niet: | Nomal |
| Model: | AL-630B | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken | Locatie van de showroom: | Geen |
| Kerncomponenten: | Lager, Pomp, Toestel, Motor, Versnellingsbak, drukvat, Motor | Spindelboring ((mm): | 52 m m |
| Max. Gekeerde lengte (mm): | 600 mm | Jaar: | 2023 |
| Haven: | Chinese haven | ||
Productomschrijving
Productbeschrijving
Conventioneel horizontale draaibank voor zware werkzaamheden
1De zijkant van het bed is gemaakt van dubbelribplaten en de vorm van de binnenste ribben is van een combinatie van doos- en beugelribben.
2Op het voorhoofd is een apparaat aangedreven door een enkele hendel, dat wordt gebruikt voor een snelle doortocht van de wagen.
3Het remmen van de spindel en de verandering van de rotatierichting worden door het hydraulische systeem of door hand te bedienen, naar keuze.
4Het zadelgeleidingsoppervlak is geplakt met zachte slijtagebestendige materialen.
5De draaibank met horizontale gap is voorzien van een automatisch voedingsmechanisme.
6De bovenste schuif kan onafhankelijk worden gebruikt voor het draaien van korte kegels of in combinatie met een longitudinale voeding voor het draaien van lange conische oppervlakken.
2Op het voorhoofd is een apparaat aangedreven door een enkele hendel, dat wordt gebruikt voor een snelle doortocht van de wagen.
3Het remmen van de spindel en de verandering van de rotatierichting worden door het hydraulische systeem of door hand te bedienen, naar keuze.
4Het zadelgeleidingsoppervlak is geplakt met zachte slijtagebestendige materialen.
5De draaibank met horizontale gap is voorzien van een automatisch voedingsmechanisme.
6De bovenste schuif kan onafhankelijk worden gebruikt voor het draaien van korte kegels of in combinatie met een longitudinale voeding voor het draaien van lange conische oppervlakken.
Specificatie
Artikel 1 | Eenheid | AL-630B | AL-800B | AL-940B | |||
Capaciteit | Sling over het bed. | mm | 630 | 800 | 940 | ||
Sling over het wagen | mm | 350 | 520 | 660 | |||
Max. lengte van het werkstuk | mm | 750, 1000, 1500, 2000, 3000, 4000, 5000, 6000, 7000, 9000, 10000, - | |||||
Max. draailengte | mm | 600, 850, 1350, 1850, 2850, 3850, 4850, 5850, 6850, 8850, 9850, - | |||||
De lengte van de geleidingsbaan | mm | 550 | 550 | 550 | |||
Spindel | Spindel neus | C11 | |||||
Spindelgat | mm | 110 | |||||
Taper gat van spindel | 1:20/120 | ||||||
Verscheidenheid van spindelsnelheden | r/min | 7.5 tot 1000 | 6~800 | 6~800 | |||
Aantal spindeltoerentallen | 18 soorten | ||||||
Voedingsbeweging | Langetermijn en dwars | r/min | 64■ 0,1 tot 24.32 | ||||
Kruis-langsvoerpercentage | 1/2 | ||||||
Schroefstand van de schroef | mm | 12 | |||||
Aantal en bereik van de metrische draad | mm | 501~240 mm | |||||
Aantal en bereik van inch draad | TPI. | 26■ 14 ~ 1 | |||||
Aantal en bereik van de moduladraden | mm | 530,5-120 mm | |||||
Aantal en bereik van het diameterdraad | TPI. | 24- 28 tot 1 | |||||
De snelheid van het vervoer | mm/min | 4000 | |||||
Max. verplaatsing van de dwarsslider | mm | 440 | 540 | 570 | |||
Max. verplaatsing van de bovenste glijbaan | mm | 200 | |||||
Afdeling van de gereedschapsstaaf | mm | 32 | |||||
Tailstock | Diameter van de staartvoet | mm | 100 | ||||
Voertuig van de staartvoet | mm | 250 | |||||
Taper gat van staartvoet | Morse 5 | ||||||
andere | Hoofdmotorvermogen | kw | 11 | ||||
Machinemassa | kg | 3200, 3400, 3700, 4200, 4700, 5800, 6800, 7800, 8800, 10800, 11800, - | 3400, 3600, 3900, 4400, 4900, 6000, 7000, 8000, 9000, 11000, 12000, - | 3900, 4100, 4400, 4900, 5400, 6500, 7500, 8500, 9500, 11500, 12500, - | |||
Algemene afmetingen van de machine | Lange | mm | 2958, 3275, 3725, 4225, 5225, 6275, 7355, 8355, 9275, 11275, 12275,- | ||||
Breedte | mm | 1393 | 1437 | 1430 | |||
Hoogte | mm | 1537 | 1622 | 1690 | |||

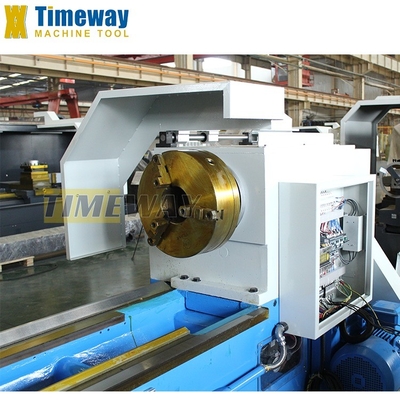

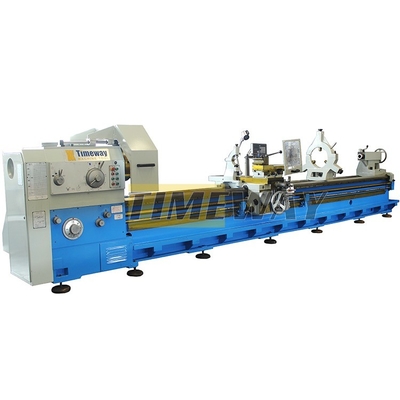

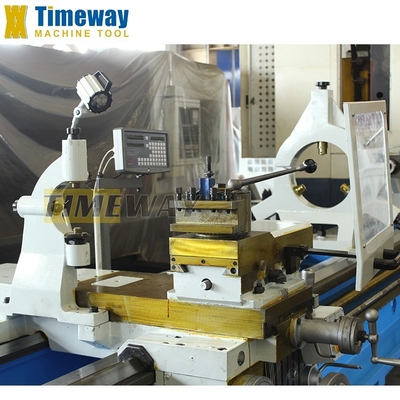

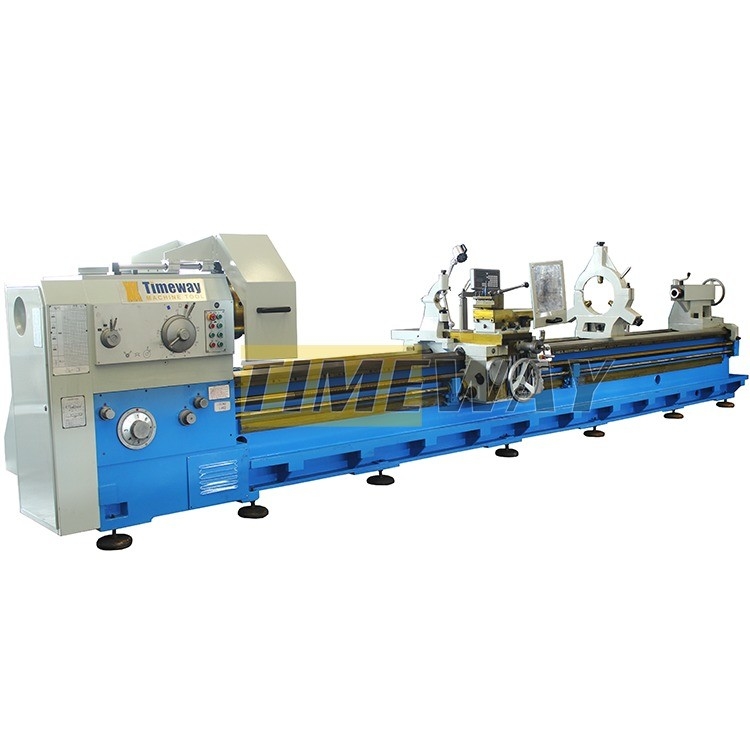

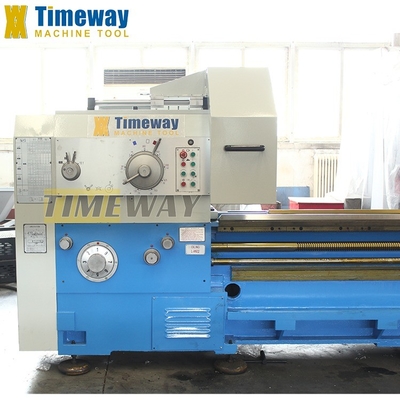

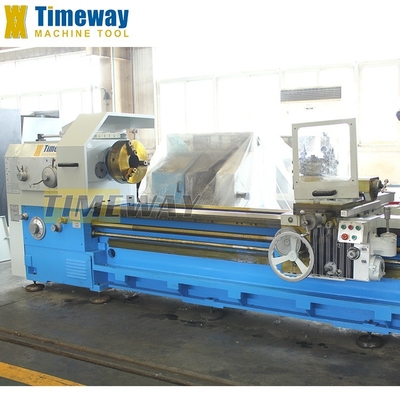

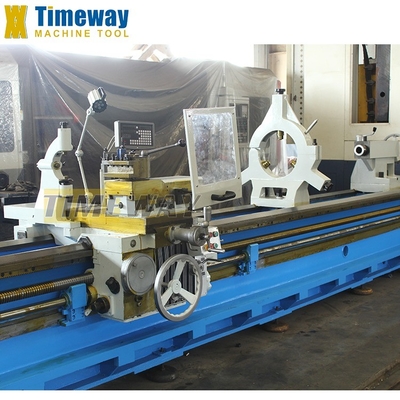

Detail afbeeldingen
