- Deze serie zware draaiburken heeft een 970 mm breed rechthoekig inductie geharde en grondbed geleidingen, dus van uitstekende stabiliteit, hoge stijfheid, en met max.
- De hoofdspindel is van precisie-rollagers met een 3-punts drager.
- zadelgeleidingen met Teflon-gordel, draaiende staartvoet om wrijving en warmteopwekking te minimaliseren.
- De machines zijn geschikt voor diverse draaibranchen, zoals het draaiden van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaiden van metrische of inchdraad,modulaire draden en diametrale spitsdraden, enz.
- Het motoriseerde kortconic draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conic draaien kan door bovenste schuif gecombineerd met een longitudinale voeding.
- Verder kunnen deze draaiblokken ook boor-, trepan- en boorprocessen enz. uitvoeren.
 |

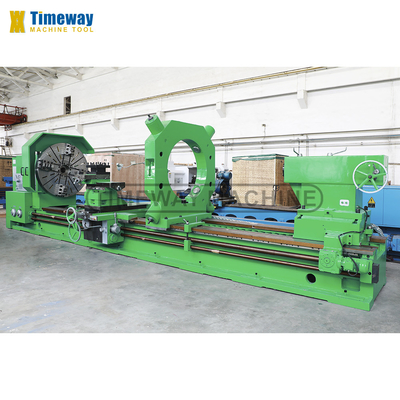

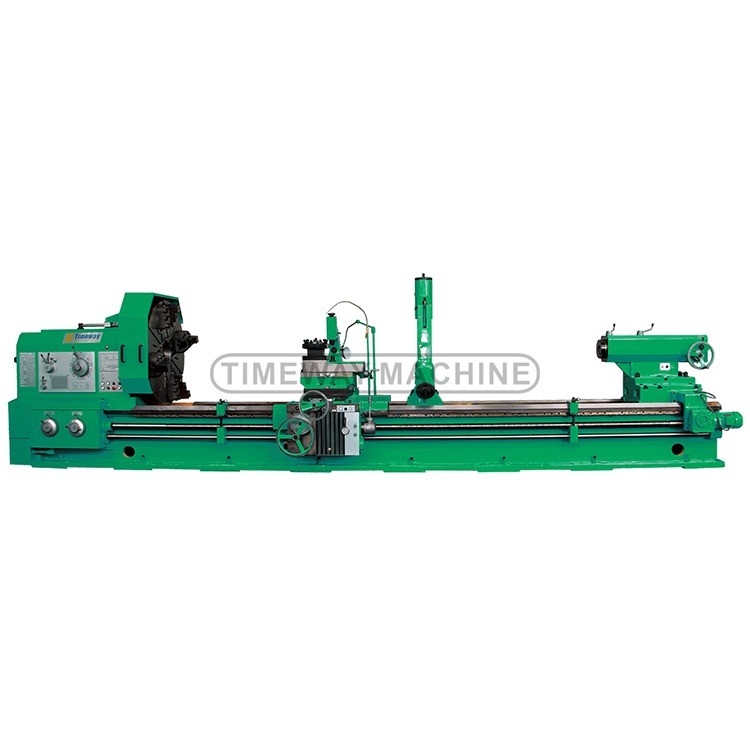

5000 mm afstand tussen de centra Manuele draaibank voor universele horizontale schroefsnijden
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timeway/TIMAC |
| Modelnummer: | AL-1600C/5000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $71,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 5000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 22 | Afmeting ((L*W*H): | 8020*1995*2525 |
| Gewicht (kg): | 10000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Gemakkelijk te bedienen | Tipe in de handel brengen: | Warm product 2022 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Naam: | Op zwaar werk berekende Horizontale Draaibank |
| Model: | AL-1600C/5000 | CNC of niet: | Nomal |
| Kleur: | verzoek van de klant | Max.Swing over Bed: | 1600 mm |
| Max. Sling over de kruisbed.: | 1210MM | Afstand tussen Centra: | 5000 mm |
| Max.Turning Lengte: | 4800mm | Bedbreedte: | 970 mm |
| De as droeg: | 130 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Bouwmaterialen, reparatie van machines, fabrieken, huishoudelijk gebruik, detailhandel, bouw, energi |
| Locatie van de showroom: | Italië, Frankrijk, Duitsland, Vietnam, de Filipijnen, Brazilië, Peru, Saoedi-Arabië, Indonesië, Indi | Max. Gekeerde lengte (mm): | 4800 mm |
| Kerncomponenten: | Buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buiz | ||
Productomschrijving
Productbeschrijving
Zware horizontale draaibank
Model: AL-1250C, AL-1400C, AL-1600C, AL-1800C
Kenmerken:
Gedetailleerde afbeeldingen

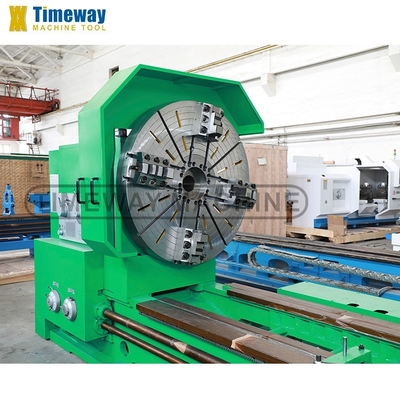

Headstock & Chuck
⇒ De horizontale draaibanden krijgen een breed bereik van spindel snelheid van 3,15-315 rpm met 33 snelheden.
⇒ De zware draaibank is uitgerust met een 4-kaak zware draaibank, sterke klemkracht.
⇒ De zware draaibank is uitgerust met een 4-kaak zware draaibank, sterke klemkracht.

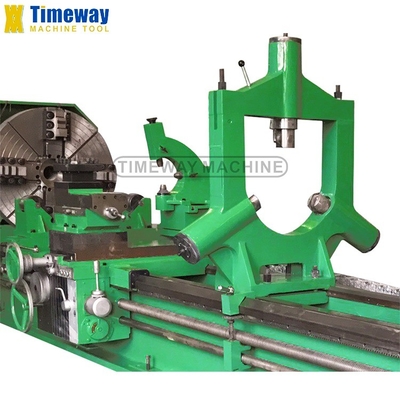

Steady Rest van gesloten type
⇒ De stabiele rust heeft een dragende structuur van drie punten, de positioneringsnauwkeurigheid is hoger.
Steady Rest open type
⇒ Rolletjes (open-type steady-rest) zijn standaard, zorg ervoor dat je grotere onderdelen snijdt.
⇒ De rolondersteuning beweegt zich links en rechts op de rails van de draaibank door de tandwiel en het rek, waardoor de arbeidsintensiteit wordt verminderd.
⇒ De rolondersteuning beweegt zich links en rechts op de rails van de draaibank door de tandwiel en het rek, waardoor de arbeidsintensiteit wordt verminderd.

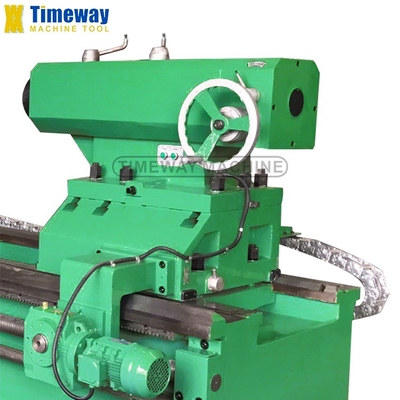

Motoriceerde staart
⇒ Horizontale draaibanden zijn voorzien van gemotoriseerde staart, eenvoudige en gemakkelijke beweging.
⇒ De schouder van de staart kan zowel ruw als fijn voeden.
⇒ De schouder van de staart kan zowel ruw als fijn voeden.
Specificatie
Specificatie | Eenheid | AL-1250C | AL-1400C | AL-1600C | AL-1800C | |||
Max. Sling over het bed. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max. Sling over de kruisbed. | mm | 865 | 1010 | 1210 | 1410 | |||
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/ | ||||||
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
Bedbreedte | mm | 970 | 970 | 970 | 970 | |||
Max.snijkracht | N | 45000 | 45000 | 45000 | 45000 | |||
Laadcapaciteit | kg | 10000 | 10000 | 10000 | 10000 | |||
Spindel neus | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
Spindelboor | mm | 130 | 130 | 130 | 130 | |||
Spindelconic | - | Metrische 140 | Metrische 140 | Metrische 140 | Metrische 140 | |||
Spindelversnellingsbereik | rpm | Voorwaarts:3.15-315, omgekeerd:3.5-291 | ||||||
Spindel snelheidsstap | stappen | Voorwaarts:21Achteruit.12 | 56 | 56 | 56 | |||
X/Z-as voedersoorten | soorten | 56 | 56 | 56 | 56 | |||
Voerbereik | mm/r | Langetermijn:0.1-12, kruis:0.05-6, bovenste gereedschapspunt: 0.025-3 | ||||||
Metrische draadbereik (soorten) | mm | 1-120(44) | 1-120(44) | 1-120(44) | 1-120(44) | |||
Inch draad variëren ((soorten) | TPI | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | |||
Module-draadbereik (soorten) | MP | 0.5-60(45) | 0.5-60(45) | 0.5-60(45) | 0.5-60(45) | |||
Diameterdraad (soorten) | DP | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | 1/2-56 ((38) | |||
Verplaatsingen op de dwarsglijbaan | mm | 650 | 650 | 650 | 650 | |||
De bovenste glijbaan | mm | 300 | 300 | 300 | V4 | |||
Hoofdmotorvermogen | kw | 22 | 22 | 22 | 30 | |||
De lengte van de machine | mm | 6020/7020/8020/9020/11020/13020/15020 | ||||||
Breedte van de machine | mm | 1995 | 1995 | 1995 | 2665 | |||
Hoogte van de machine | mm | 2175 | 2325 | 2525 | 2680 | |||
Accessoires
Standaard accessoires
4-kaak zware onafhankelijke chuck,
Steady rest (langer dan 3 m),
Volgt de rust,
handmatig bewegende staart,
Dood midden.
een werktuigpost met 4 stations,
koelsysteem,
werklamp,
gereedschappen en gereedschapskist,
Het gelijkstellen van wig en bouten,
Gebruiksaanwijzing (Engels).
Volgt de rust,
handmatig bewegende staart,
Dood midden.
een werktuigpost met 4 stations,
koelsysteem,
werklamp,
gereedschappen en gereedschapskist,
Het gelijkstellen van wig en bouten,
Gebruiksaanwijzing (Engels).
VOLGENDE ACCESSORIES
DRO met twee of drie assen,
Chuck bewaker,
Gereedschapspostbewaker,
Achterste spatscherm,
elektrische verplaatsbare staart,
Een slijpende hechting.
Gereedschapspostbewaker,
Achterste spatscherm,
elektrische verplaatsbare staart,
Een slijpende hechting.
