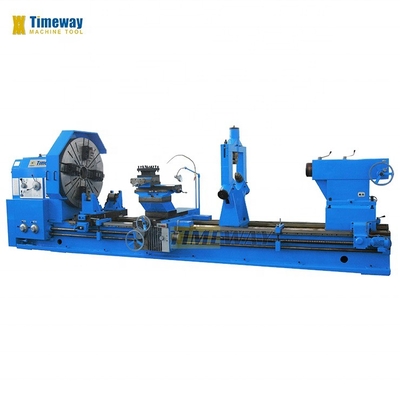

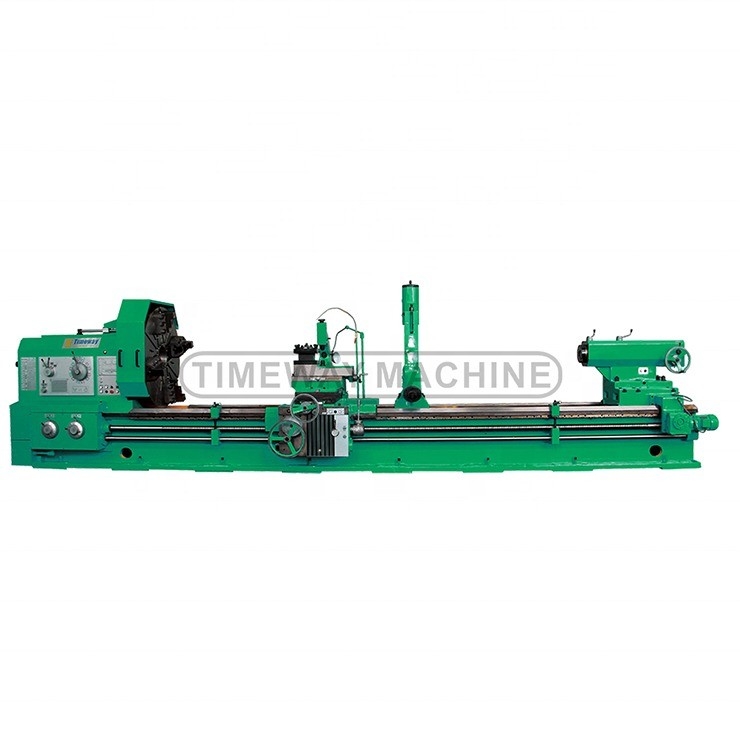

Hoge capaciteit handmatige zware horizontale draaibank voor werkstukken tot 11800 mm
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timeway |
| Modelnummer: | AL-1600C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $80,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 11800 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 400 mm |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 220V/380V | Afmeting ((L*W*H): | 15100x2150x1950 |
| Gewicht (kg): | 8000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Tipe in de handel brengen: | andere |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Schommeling over Bed: | 1600 mm |
| Zwaai over de wagen: | 1210MM | Max. Lengte van Werkstuk: | 11800mm |
| Max. Draaiingsafstand: | 3800mm | Bedbreedte: | 970 m |
| Max. Scherpe Kracht: | 45000N | Asneus: | A2-15 |
| De as droeg: | 130 mm | Taper gat van spindel: | Metric140 |
| Verscheidenheid van spindelsnelheden: | Voorwoord:3.15-315, omkeren:3.5-291 | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines |
| Locatie van de showroom: | Canada, Brazilië, Saoedi-Arabië, Pakistan, Sri Lanka, Roemenië, Zuid-Afrika, Oekraïne, Nigeria, Oezb | Kerncomponenten: | Lagers, pompen, versnellingen |
| Max. Gekeerde lengte (mm): | 11800 mm | Jaar: | 2023 |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
1Deze horizontale draaibank is geschikt voor de verwerking van grote en middelgrote delen van gietstukken, staal en niet-ijzeren metalen.
Het kan uitpakken.
cirkel, binnenste gat, eindgevel, groeven, boren, boren en nestelen, en kan verschillende interne en
externe draden, zoals metrische, inch-, modulus- en diameterdraden.
2De machine heeft een solide carrosserie, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat tot hoge snelheid en krachtige
Bij afwerking bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de
met een meetlengte van 300 mm.
3De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail neemt de vorm aan van een
op het schuifgidsoppervlak is de anti-kruipgidsplaattechnologie
De dynamische eigenschappen zoals de wrijving dempingscoëfficiënt zijn in een optimale toestand, waardoor de
het optreden van lage snelheid
Kramen.

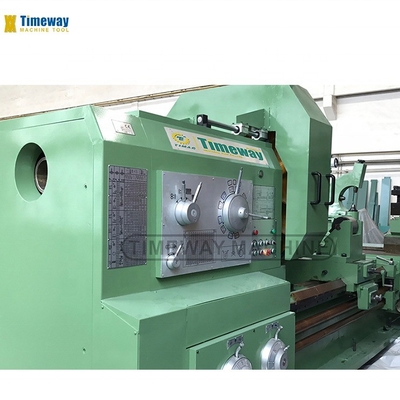

4.De machine spindel lager neemt beroemde merkproducten. De spindel doos neemt een symmetrische structuur om de thermische
Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd
met een oliebadcyclus. Het voorste uiteinde van de hoofdas heeft een drie-steunstructuur van een twee rijen hoekige contactbal
Verbeter de nauwkeurigheid en verhoog de stijfheid.
5.De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.
heeft de kenmerken van een lage temperatuurstijging, een kleine thermische vervorming en een hoge precisie, waardoor de spindel de temperatuur behoudt
relatief stabiele nauwkeurigheid tijdens langdurige werking.
6.Hoge stijfheid een stuk type met 970 mm bed span, die zorgt voor de machine heeft een sterke stabiliteit en hoge precisie.
7.Spindle standaard door middel van de diameter van het gat is Ф130mm groot gat, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van
Spindle is beter.
8.De machine kan worden gebruikt om het korte conische oppervlak door de bovenste werktuigstaaf te snijden, en de lange conische
het oppervlak kan worden gedraaid door de bovenste werktuigpost en de longitudinale voeding samen.
9.Hoog vermogen, hoge stijfheid en een breed snelheidsbereik voor snelle en krachtige snijwerkzaamheden, snelheidsbereik

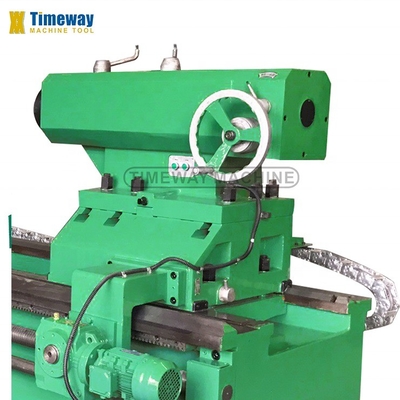

De machine is standaard uitgerust met elektrische bewegende staart, verminderen van de operator arbeidsintensiteit
en de werkdoeltreffendheid te verbeteren.
11.De draaibank heeft een standaard laadvermogen van 10000 kg; optioneel kan dit 12000 kg zijn
Specificaties | Eenheid | AL-1600C |
Sling over het bed. | mm | 1600 |
Sling over het wagen | mm | 1210 |
Max. lengte van het werkstuk | mm | 3000/4000/5000/6000/8000/10000/12000 |
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 |
De lengte van de geleidingsbaan | mm | 970 |
Max. snijkracht | N | 45000 |
Max. gewicht van het werkstuk | kg | 10000 |
Dia. van spindelgat | mm | 130 |
Taper gat van spindel | - | metrische 140 |
Verscheidenheid van spindelsnelheden | r/min | Voorwoord: 3.15-315, omkering:3.5-291 |
Aantal spindeltoerentallen | stappen | Voorwoord:21, omkering:12 |
Langetermijn en dwars | soorten | 56 |
Bewegingsbereik van de voeding | mm/r | Langetermijn:0.1-12, kruis:0.05-6, bovenste gereedschapspunt: 0.025-3 |
Nummer en bereik van de metrische draad | mm | 1-120 (44) |
Nummer en bereik van de inches draad | TPI | 28-1/4 (31) |
Nummer en bereik van de module draad | MP | 0.5-60 (45) |
Nr. en bereik van de draad | DP | 1/2-56 (38) |
Max. verplaatsing van de dwarsslider | mm | 650 |
Max. verplaatsing van de bovenste glijbaan | mm | 300 |
Afdeling van de gereedschapsstaaf | mm | 45x45 |
Swingbereik van de werktuigstaaf | ° | ± 90 |
Vinnige gebruik van gereedschapsposten | mm/min | Langeweg: 1870, kruis: 3740, bovenste gereedschapspeld: 935 |
Dia. van staartvoet | mm | 220 |
Voertuig van de staartvoet | mm | 300 |
Taper gat van staartvoet | - | MT6 |
Hoofdmotorvermogen | kw | 22 |
Lange | mm | 6020/7020/8020/9020/11020/13020/15020 |
Breedte | mm | 1995 |
Hoogte | mm | 2525 |
Standaard accessoires | VOLGENDE ACCESSORIES |

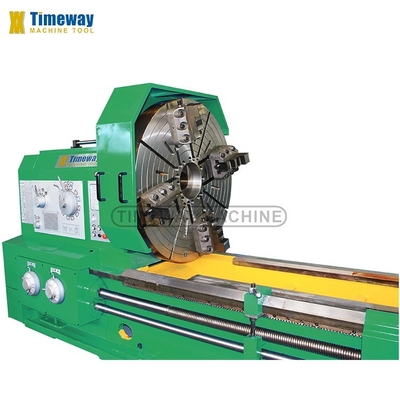

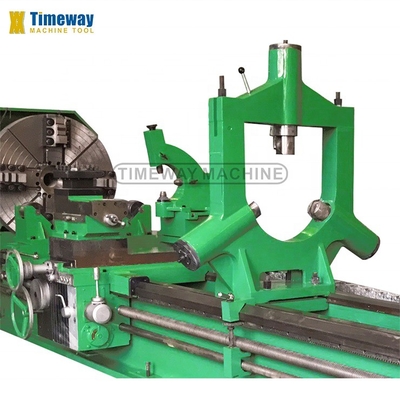

4-kaak zware onafhankelijke chuck, Steady rest (langer dan 3 m), Volgt de rust, handmatig bewegende staart, Dhoofdcentrum, een werktuigpost met 4 stations, koelsysteem, werklamp, gereedschappen en gereedschapskist, Het gelijkstellen van wig en bouten, Gebruiksaanwijzing (Engels). | DRO met twee of drie assen, Chuck bewaker, Gereedschapspostbewaker, Achterste spatscherm, elektrische verplaatsbare staart, Slijpstukken |
