Maximale slijpdiepte van 1000-15000mm DHK-800 Sterke CNC-diepe gaten slijpmachine
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | Standaard pakket voor zeevaardig gebruik of op verzoek van de klant |
| Levering vermogen: | 200 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken | Locatie van de showroom: | Turkije, Duitsland, Peru, Thailand, Chili, Zuid-Afrika, Maleisië, Australië |
|---|---|---|---|
| Video-uitgaande inspectie: | Voorziening | Verslag van de test van de machine: | Voorziening |
| Tipe in de handel brengen: | Gewoon product | Garantie voor kerncomponenten: | 1 jaar |
| Kerncomponenten: | Motor | Voorwaarde: | Nieuw |
| CNC of niet: | CNC-machines | Spanning: | 380V/50Hz |
| Afmeting ((L*W*H): | Als feitelijke situatie | Gewicht (kg): | 6000 |
| Vermogen (kW): | 11 | Belangrijkste verkooppunten: | Automatisch |
| Garantie: | 1 jaar | Kleur: | Volgens klant vereis |
| Diameterbereik van het slijpen: | 100500mm | Max. slijpdiepte: | 1000-15000 mm |
| Hoogte van het spindelcentrum: | 500 mm | Diameter van het werkstuk: | 100-650 mm |
| Spindelversnellingsbereik van het slijpdoosje: | 10-250 t/min | Versnellingsbereik: | 1-20m/min |
| CNC-systeem: | Taiwan Delta of andere | Type machine: | Horizontale Structuur |
| Speciale machine: | Volgens de speciale eisen van de klant | Haven: | Chinese haven |
Productomschrijving

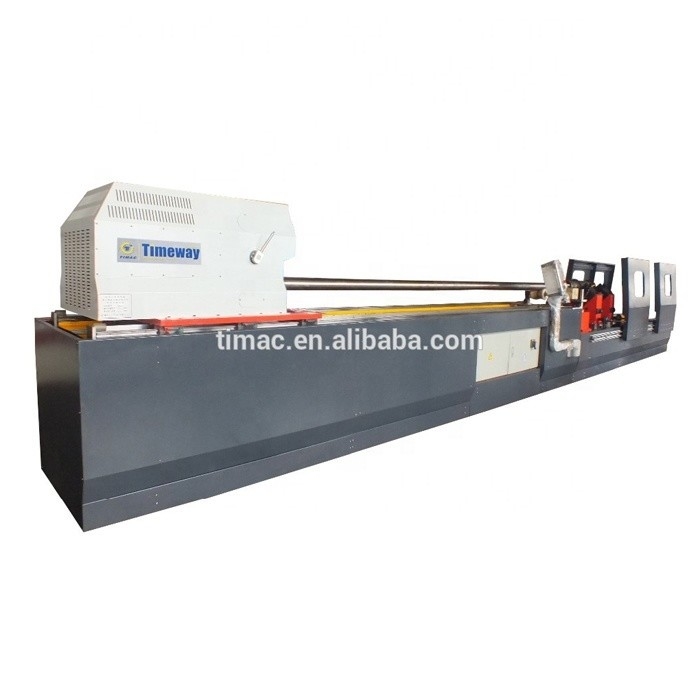

Zware CNC-cylinder slijpmachine voor diepgat

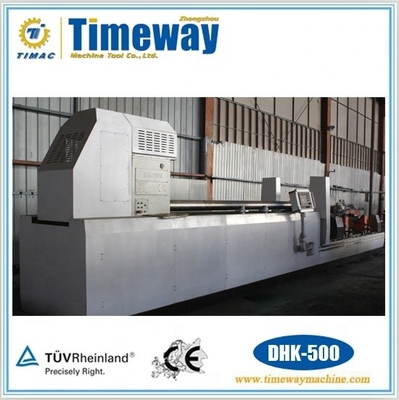

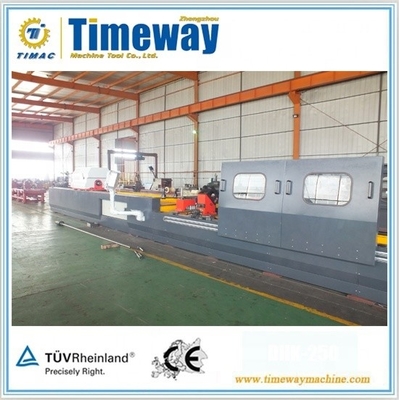

DHK-350 DHK-500 DHK-800
Hoofdvooruitzichten
Samenvatting
Samenvatting van de machine
- De serie CNC diepgat slijpmachine is de speciale machine voor het slijpen en polijsten van diepgat.het is een ideale diepgatverwerkingsmachine met hoge precisie en hoge efficiëntie.
- De gemodificeerde versie van de machine kan worden ontworpen volgens de verschillende eisen.positionering en kwantificatie in het productieprocesMet de ontwikkeling van hoogwaardige abrasive en geautomatiseerde slijpmachines zal het toepassingsgebied van slijpen steeds breder worden.
Hoofdstukken
Prestaties en kenmerken
- De machine heeft een brede toepassing, met name voor de verwerking van niet-roterende werkstukken, zoals hydraulische cilinders,luchtcilinder, vierkant lichaam, het werkstuk met draaischacht en flensplaat, enz.

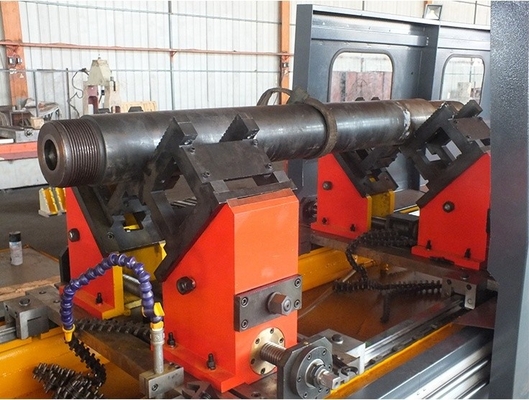

- Het werkstuk wordt bevestigd door middel van V-type drager en keten vergrendeling.de frequentie van de wisselwerking en de afstand van het slijpen;Het is geschikt voor massaproductie of enkelvoudige onderhoudsproductie.
- De oppervlakte ruwheid is tot Ra 0,2 μm en de ronde vorm minder dan 0,03 mm, de gat tolerantie is tot IT7 of hoger.
- Door gebruik te maken van de speciale olie voor de koeling wordt het werkgebied vrijwel niet vervormd en wordt de afmetings- en geometrische precisie met een uitstekende oppervlakteafwerking verbeterd.Het slijpen is de belangrijkste verwerkingsmethode van nauwkeurig binnenste gat en lange gat, die een hoog rendement heeft.
- Er is de kruisende textuur op het oppervlak van de oliestenen, het is goed voor de bescherming van smeermiddel film, en het voorkomen van effectief optreden van ingebedde zand.

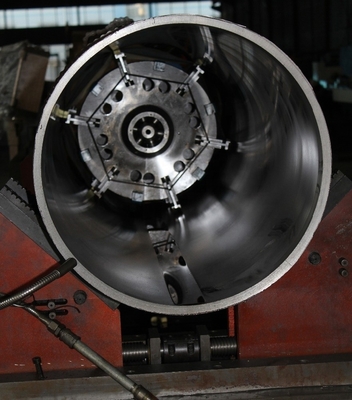

De werkelijke deelgrafiek
Belangrijkste structuur: bedkas, honingkopdoos, elektrische kast, bedieningspaneel, V-type klemtoestel, beschermingsbeschermer, leidwiel van de honingstaaf, lineaire leidrail.
Lijst met specificaties
Technische parameters
| Specificaties | Eenheden | DHK-350 | DHK-500 | DHK-800 |
| Diameterbereik van het slijpen | mm | Φ80-Φ350 | Φ100-Φ500 | Φ350-Φ800 |
| Max. slijpdiepte | mm | 1000-15000 | 1000-15000 | 1000-15000 |
| Hoogte van het spindelcentrum | mm | 350 | 500 | 650 |
| Spindelversnellingsbereik van de slijpbalk | r/min | 20-200 ((Stepless) | 10-250 ((Stepless) | 20-250 ((Stepless) |
| Dias van het werkstuk. | mm | Φ100-Φ420 | Φ100-Φ650 | Φ400-Φ1000 |
| Versnellingsbereik van de wagen | m/min | 1-20 ((Stepless) | 1-20 ((Stepless) | 1-20 ((Stepless) |
| Koelpompstroom | L/min | 100 | 150 | 200, AB 50 |
| Volume van de olietank van het koelsysteem | L | 300 | 300 | 500 |
| Vergrotingspanning van het slijphoofd | MPa | 0.3-4 (variabel) | 0.3-4 (variabel) | 0.3-4 (variabel) |
| Spindelmotor van het slijpbakken | kw | 11 ((AC-servo) | 11 ((AC-servo) | 15 ((AC-servo) |
| Vermogen van motoren met wisselend vermogen | kw | 5.5 (AC-servo) | 4.5 (AC-servo) | 5.5 (AC-servo) |
| motor voor het vastklemmen en uitbreiden vermogen van het slijpkopje | kw | 0.75 (AC-servo) | 0.75 (AC-servo) | 0.75 (AC-servo) |
| Vermogen van de motor van de koelpomp | kw | 2.2 | 2.2 | 2.2 |

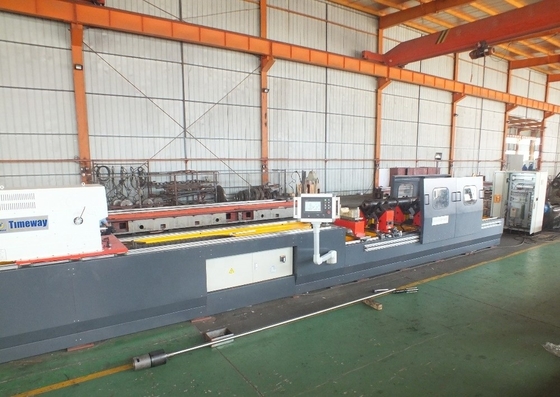

Gedetailleerde afbeeldingen
Verpakking en verzending
- Eerst in waterdicht doek en daarna in houten doos.
- Een paar onderdelen moeten mogelijk worden afgezet en in een houten kast worden verpakt.
- Volgens de verschillende eisen van de klant kunnen we verschillende verpakkingen gebruiken.
Of het nu gaat om een CNC-machine voor het slijpen van diepe gaten of een CNC-machine voor het boren en boren van diepe gaten of een CNC-machine voor het slijpen van diepe gaten, we gebruiken allemaal dezelfde standaardverpakkingen.
