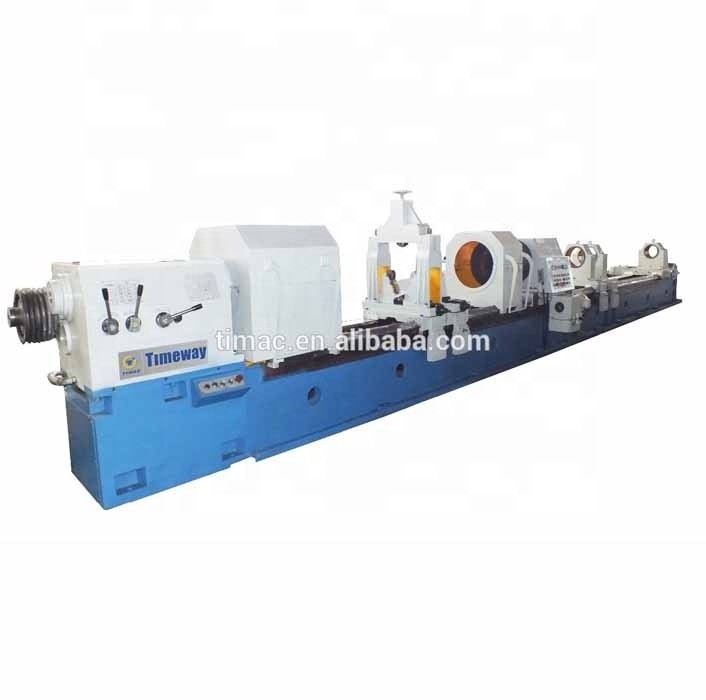

Kracht DB-350 Normale horizontale cilinder diepe boor- en boormachine met 450 mm spindel middelhoogte
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC, TIMEWAY |
| Certificering: | CE ISO9001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $150,000.00/sets 1-1 sets |
| Verpakking Details: | Standaard pakket voor zeevaardig gebruik of op verzoek van de klant |
| Levering vermogen: | 250 sets per jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Type: | De Machine van de bankboring |
|---|---|---|---|
| Het Max. Boren Dia. (mm): | 350 | Versnellingsbereik van de spindel ((rpm): | 60 - 1000 t/m |
| CNC of niet: | Normaal | Spanning: | 220/380V |
| Vermogen (kW): | 30 | Gewicht (kg): | 9000 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge productiviteit |
| Locatie van de showroom: | Canada, Duitsland, Indonesië, VAE, Zuid-Afrika, Maleisië, Australië | Toepasselijke sectoren: | Bouwmaterialen winkels, fabrieken, reparatieshops, voedsel- en drankfabrieken, landbouwbedrijven, en |
| Tipe in de handel brengen: | Nieuw product 2020 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Kerncomponenten: | Lager, Pomp, Toestel, Motor | Boring diameter bereik: | 60350mm |
| Boordiameterwaaier: | 30-100 mm ((Voor A-reeksen) | Max. boordiepte: | 1000-15000 mm |
| Hoogte van het spindelcentrum: | 450 mm | Bevestigingsdiameter van het werkstuk: | 120-450 mm |
| Versnellingsbereik van de kopspindel: | 60-1000 t/min ((12 stappen) | Spindelconner: | 1:20 |
| Hoofdmotorvermogen: | 30 kW | Kracht: | Meer dan 60 kW |
| Haven: | Chinese haven | ||
Productomschrijving
Normale horizontale cilinder diepe boor- en boormachine
DB-350 DB-350A
Hoofdvooruitzichten
Samenvatting
Samenvatting van de machine
- Deze machine is speciaal ontworpen voor de diepgatbewerking van cilindrisch werkstuk.
- Het kan verschillende bewerkingen uitvoeren, zoals boren, boren, uitbreiden en poleren van rollen, enz. Naast het bewerken van door-gat, kan het ook stappengat en blinde gat verwerken.

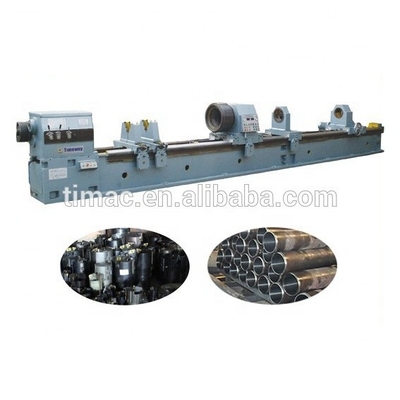

- Het gereedschap is geschikt voor de productie van speciale cilinders, kolencilinders, hydraulische machines, hogedrukketelbuizen, aardolie, militaire, elektrische en luchtruimte, enz.
Hoofdstukken
Prestaties en kenmerken
- Het proces is gebaseerd op het draaien van het werkstuk en het voeden van het gereedschap, indien nodig kan het gereedschap ook draaien.
- De snijvloeistof bereikt het snijgebied door middel van een olietoevoerapparaat of door het eind van de boorstaaf, de chipverwijdering neemt het BTA-type aan.
- De machine kan worden uitgerust met boordoos, het bereiken van dubbele rotatie van het werkstuk en gereedschappen, en de enkele actie is ook beschikbaarVoor het voldoen aan de verschillende verwerkingsvraag.Onder de omstandigheden van een lagere rotatiesnelheid van het werkstuk kunnen de verwerkingsefficiëntie en -kwaliteit worden gewaarborgd.
- De machine heeft een brede toepassing volgens verschillende verwerkingsvraag.
- DB-350 is uitgerust met werkkopdoos, maar is niet uitgerust met boordoos of boordoos; DB-350Eentoe te voegen aan boorbox of boorbox op basis van de DB-350, dushogere efficiëntiebewerking van diepgatten voor cilindrische werkstukken.
Lijst met specificaties
Technische parameters
| Specificaties | Eenheden | DB-350 | DB-350A |
| Diameterbereik van de boor | mm | / | Φ30-Φ100 |
| Boring diameter bereik | mm | Φ60-Φ350 | Φ60-Φ350 |
| Borend dieptebereik | mm | 1000-15000 | 1000-15000 |
| Dias van het werkstuk. | mm | 120 tot en met 450 | 120 tot en met 450 |
| Hoogte van het spindelcentrum | mm | 450 | 450 |
| Hoofdstuk spindel gat dia. | mm | Φ75 | Φ75 |
| Spindel voorste conische gat dia. | mm | Φ85 1:20 | Φ85 1:20 |
| Spindelversnellingsbereik | r/min | 60-1000 (12 stappen) | 60-1000 (12 stappen) |
| Boorbox spindelgat | mm | / | Φ75 |
| Voorhoek van de boorbox | mm | / | Φ85 1:20 |
| Versnellingsbereik van de boorbox | r/min | / | 40-670 (12 stappen) |
| Versnellingsbereik (stapsloos) | mm/min | 5-2000 (stapsloos) | 5-2000 (stapsloos) |
| De snelheid van de voedingswagon | m/min | 2 | 2 |
| Hoofdmotorvermogen | kw | 30 | 30 |
| Vermogen van de hydraulische pompmotor | kw | 1.5 | 1.5 |
| Versnellingsmotorvermogen | kw | 3 | 3 |
| Voedingsmotorkoppel | N.m. | 36 | 36 |
| Vermogen van de motor van de koelpomp | kw | 5.5 (4 groepen) | 5.5 (4 groepen) |
| Nominale druk van het koelsysteem | MPa | 2.5 | 2.5 |
| Stroom van het koelsysteem | L/min | 100, 200, 300, 400 | 100, 200, 300, 400 |
| Nominale druk van het hydraulisch systeem | MPa | 6.3 | 6.3 |
| Max. axiale kracht van de olievoeder | KN: | 6.3 | 6.3 |
| Max. klemkracht van de olievoeder | KN: | 20 | 20 |
Hoofdfoto's

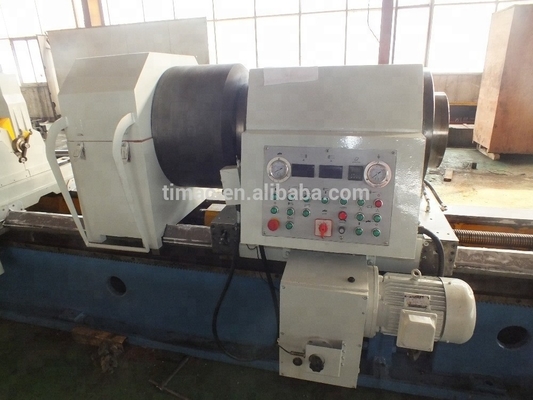

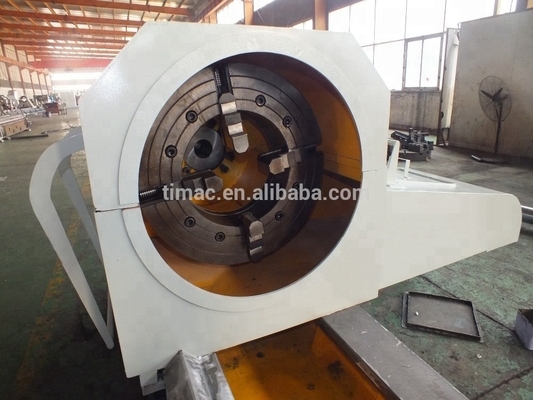

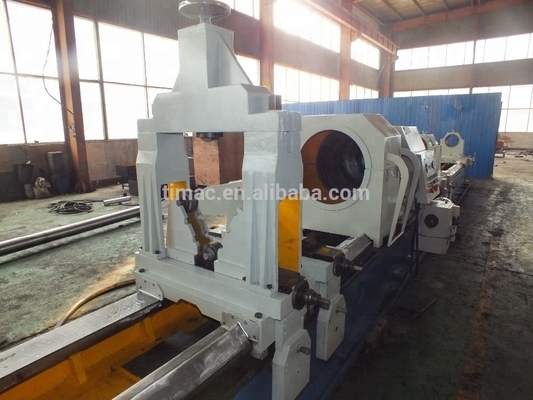

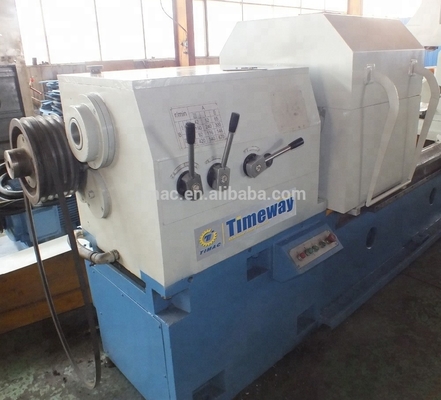

De machine bestaat uit een bodem, een kopstuk, een boor- en boordoos (optioneel), een schokkas, een voedingswagen, een olievoeder, een koelsysteem, een chipverwijderingsapparaat, een vaste rust, een hydraulisch systeem,Borende staafstand, motoren en elektrische systemen, enz.
Verpakking en verzending
- Eerst in waterdicht doek en daarna in houten doos.
- Een paar onderdelen moeten mogelijk worden afgezet en in een houten kast worden verpakt.
- Volgens de verschillende eisen van de klant kunnen we verschillende verpakkingen gebruiken.
Of het nu gaat om een CNC-machine voor het slijpen van diepe gaten of een CNC-machine voor het boren en boren van diepe gaten of een CNC-machine voor het slijpen van diepe gaten, we gebruiken allemaal dezelfde standaardverpakkingen.
