Max. Boring Dia. 100mm CNC Deep Hole Boring Boring Machine voor hydraulische cilinder
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC, TIMEWAY |
| Certificering: | CE ISO9001 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-2 sets |
| Verpakking Details: | Standaard pakket voor zeevaardig gebruik of op verzoek van de klant |
| Levering vermogen: | 300 Reeks/Reeksen per Jaar |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Type: | De Machine van de bankboring |
|---|---|---|---|
| Het Max. Boren Dia. (mm): | 100 | Versnellingsbereik van de spindel ((rpm): | 20 - 1200 t/m |
| CNC of niet: | Normaal | Spanning: | 220/380V |
| Vermogen (kW): | 30 | Gewicht (kg): | 9000 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Locatie van de showroom: | Verenigde Staten, Frankrijk, Brazilië, Indonesië, Zuid-Afrika, Kazachstan | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieshops voor machines, voedsel- en drankfabrieken, huishoudelijk gebru |
| Tipe in de handel brengen: | Nieuw product 2020 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Kerncomponenten: | Lager, Pomp, Toestel, Motor | Boordiameterwaaier: | 30-60 mm |
| Boring diameter bereik: | 40-125 mm | Borend dieptebereik: | 500-8000 mm |
| Bevestigingsdiameter van het werkstuk: | 40-200 mm | Versnellingsbereik van de kopspindel: | 20 tot 1200 tpm |
| Hoogte van het spindelcentrum: | 300 mm | Spindelconner: | 1:20 |
| CNC-systeem: | SIEMENS of ander CNC-systeem | Gewicht: | Als feitelijke situatie |
| Haven: | Chinese haven | ||
Productomschrijving

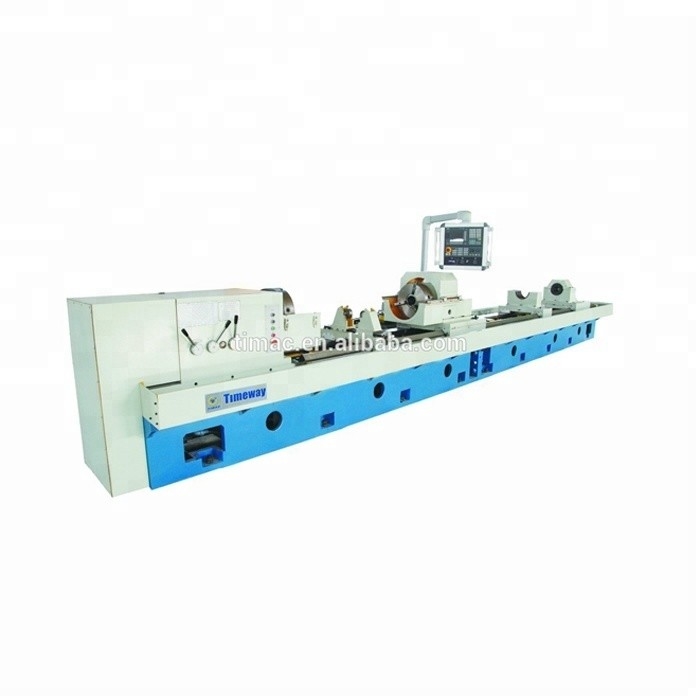

CNC-horizontale diepe boor- en boormachine
DBK-100 DBK-100A
Hoofdvooruitzichten
Samenvatting
Samenvatting van de machine
- CNC diepgat boren en boren machine is voornamelijk voor de verwerking van cilindrisch werkstuk. Deze machine kan het proces van boren, boren, uitbreiden en rollenpoetsen, enz.
- De machine is uitgerust met CNC-systeem. Naast het bewerken van door-gat, kan het ook stapgat en blindgat, enz. verwerken.
- Het gereedschap is geschikt voor de productie van speciale cilinders, kolencilinders, hydraulische machines, hogedrukketelbuizen, aardolie, militaire, elektrische en luchtruimte, enz.
Hoofdstukken
Prestaties en kenmerken
- De serie diepe boor- en boormachine heeft de dubbele rechthoekige leidingsbaan op het bed, die is behandeld door hardingstechnologie en heeft de uitstekende slijtvastheid.
- De beschermingsinrichting is om de machine geïnstalleerd om spatten en lekkages van olie te voorkomen.
- Het voedingssysteem en de olievoeder nemen servomotorbesturing en versnellingsbaktransmissie aan om de veiligheid van het gereedschap en het werkstuk te waarborgen, de machine is gemakkelijk te bedienen en heeft de goede stijfheid.
- De spindelmotor maakt gebruik van een wisselstroomfrequentiemotor met stapsloze snelheidsregulatie.
- Het is van toepassing op het proces van boren en boren. Bij het boren van de machine neemt de interne chip-verwijdering (BTA-type), de snij olie wordt geleverd door olievoerder aan het snijgebied,de chip wordt door het binnenste gat van de boorstaaf ontladen en in de chipcontainer in het achterste deel van de machine verzameld.
- De machine is uitgerust met een zeer efficiënt samengesteld gereedschap, de skiving roller poetsgereedschap kan worden uitgebreid en teruggetrokken automatisch,het kan een zeer efficiënte verwerking voor de productie van olieflessen bereiken.
- Duitsland WENAROLL gereedschap kan worden gekozen, en de klant kan ook gebruik maken van het gereedschap vervaardigd door ons bedrijf.
- DBK-100 is uitgerust met een werkkopdoos, maar is niet uitgerust met een boordoos of boordoos;DBK-100Eenhet op de DBK-100 gebaseerde boordoos of boordoos toevoegen, dushogere efficiëntiebewerking van diepgatten voor cilindrische werkstukken.
Lijst met specificaties
Technische parameters
| Specificaties | Eenheden | DBK-100 | DBK-100A |
| Diameterbereik van de boor | mm | Φ30-Φ60 | Φ30-Φ60 |
| Boring diameter bereik | mm | Φ40-Φ125 | Φ40-Φ125 |
| Borend dieptebereik | m | 0.5-8 | 0.5-8 |
| Dias van het werkstuk. | mm | Φ40-Φ200 | Φ40-Φ200 |
| Hoogte van het spindelcentrum | mm | 300 | 300 |
| Versnellingsbereik van de kopspindel | r/m | 200 tot en met 1200 | 200 tot en met 1200 |
| De diameter van het spindelgat | mm | Φ75 | Φ75 |
| De diameter van het gat in de voorkant van de spindle | mm | Φ85 1:20 | Φ85 1:20 |
| Motorvermogen van het hoofdstuk | kw | 15 kW variabele frequentiemotor | |
| Motorvermogen van de boorbox | kw | - | 15 |
| De diameter van het gat van de boorbox | mm | - | Φ75 |
| Voorhoek van de boorbox | mm | - | Φ85 1:20 |
| Versnellingsbereik van de boorbox | r/min | - | 40-500 ((12 stappen) |
| Versnellingsbereik (stapsloos) | mm/min | 5-1500 ((stapsloos)) | 5-1500 ((stapsloos)) |
| De snelheid van het voervoertuig | m/min | 3.2 | 3.2 |
| Motorvermogen | kw | 5.5 | 5.5 |
| Vermogen van de snelle motor van de voedingswagon | kw | 3 | 3 |
| Vermogen van de hydraulische pompmotor | kw | 1.5 | 1.5 |
| Nominale werkdruk van het hydraulische systeem | MPa | 6.3 | 6.3 |
| Vermogen van de motor van de koelpomp | kw | 5.5 (3 groepen) | 5.5 (3 groepen) |
| Nominale druk van het koelsysteem | MPa | 2.5 | 2.5 |
| Stroom van het koelsysteem | L/min | 100,200,300 | 100,200,300 |
| CNC-systeem | Siemens 808 of KND | ||
Hoofdfoto's
De machine bestaat uit een bodem, een kopstuk, een boor- en boordoos (optioneel), een schokkas, een voedingswagen, een olievoeder, een koelsysteem, een chipverwijderingsapparaat, een vaste rust, een hydraulisch systeem,Borende staafstand, motor- en elektrisch systeem, CNC-systeem, enz.
Hoofdmateriaal

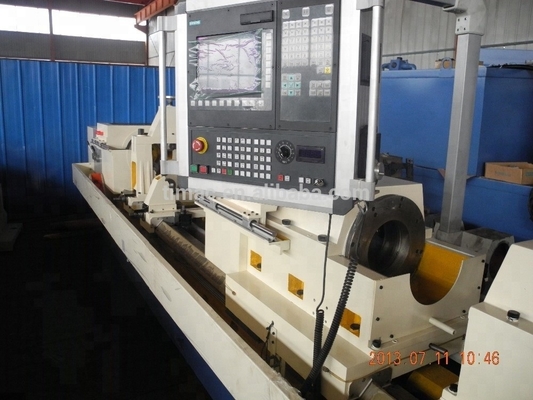

Het CNC-systeem is uitgerust met GSK of SIEMENS of FANUC of ander CNC-systeem.
Andere specificatie machine met de werkelijke figuur
| |
| |
Verpakking en verzending
- Eerst in waterdicht doek en daarna in houten doos.
- Een paar onderdelen moeten mogelijk worden afgezet en in een houten kast worden verpakt.
- Volgens de verschillende eisen van de klant kunnen we verschillende verpakkingen gebruiken.
Of het nu gaat om een CNC-machine voor het slijpen van diepe gaten of een CNC-machine voor het boren en boren van diepe gaten of een CNC-machine voor het slijpen van diepe gaten, we gebruiken allemaal dezelfde standaardverpakkingen.
