16500 KG Gewicht Hoog Verkoop Big Bore Chuck Oil Country draaibank
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Modelnummer: | Q-520 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $47,890.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 0 - 1870 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Breedte van het bed (mm): | 780 |
| Type: | horizontaal | Spanning: | 220V/380V |
| Afmeting ((L*W*H): | 5000/6500x2100x1800 mm | Gewicht (kg): | 16500 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Multifunctioneel, automatisch, veiligheidsniveau hoog, nauwkeurigheid hoog, gemakkelijk te bedienen |
| Tipe in de handel brengen: | Nieuw product 2020 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. Gewicht van Werkstuk (kg): | 6000 kg | Spindelconner: | ISO40 |
| Snijmoment: | 456 N.m | Velociteit van de snelle voeding ((mm/min): | 0 - 1870 mm/min |
| Voersnelheid (mm/min): | 0 - 1870 mm/min | Gereedschapspoststations: | 4 |
| CNC of niet: | Niet | Type machine: | Olie-land draaibank |
| Max. schommeling over bed: | 1200 mm | Max. Schommeling over Dwarsdia: | 710 mm |
| Afstand tussen Centra: | 1500/3000 mm | Reizen op de X-as: | 520 mm |
| Max. ladingscapaciteit: | 6000 kg | De as droeg: | 520 mm |
| Chuck Grootte: | 1000 mm | Hoofdmotorvermogen: | 22 kW |
Productomschrijving
Beschrijving van de producten

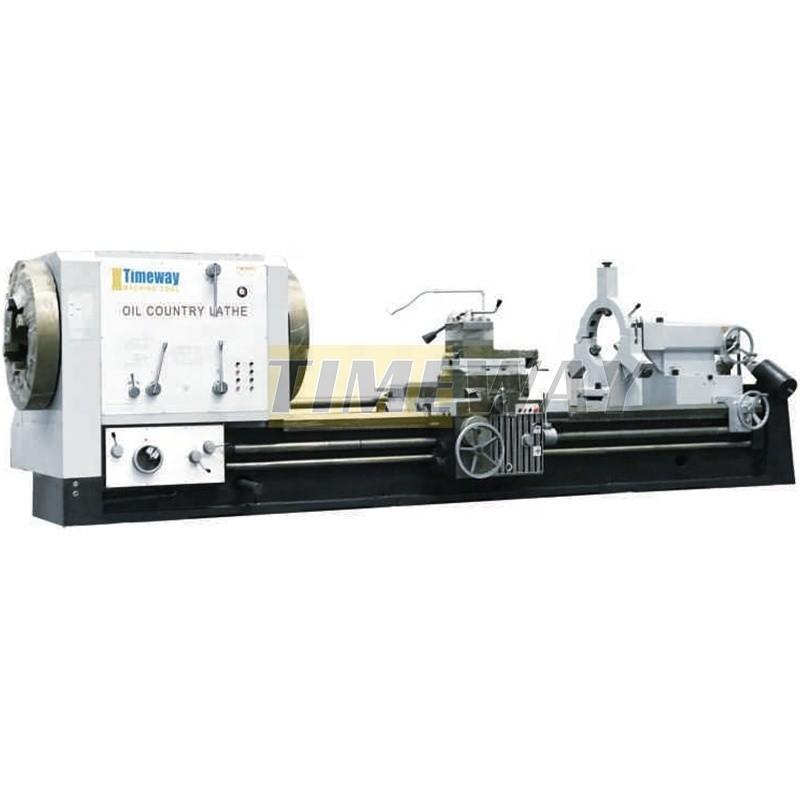

Olie land draaibank Q-390, Q-440, Q-520
* Na jaren van verbetering en inwerkingtreding is deze draaibank al een hoogwaardige draaibank met een volwassen structuur en stabiele prestaties.
* De draaibank wordt hoofdzakelijk gebruikt in het olieveld, geschikt voor het verwerken en repareren van boorpijp, boorkraag, koppeling, behuizing, enzovoort.* Tegelijkertijd geschikt voor de verwerking van complexe vorm van de as, schijfonderdelen, zoals draaiend binnenste en buitenste cilindrische oppervlak, conisch oppervlak, eindvlak.
* De spindeldoos heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.het hoofdstuk wordt gesmeerd met een oliebadcyclus.
Specificatie | Eenheid | Q-390 | Q-440 | Q-520 |
Max. Sling over het bed. | mm | 1000 | 1000 | 1200 |
Max. Swing over cross slide | mm | 610 | 610 | 710 |
Afstand tussen centra | mm | 1500/3000 | 1500/3000 | 1500/3000 |
Ruimte voor het draaien van buizen | mm | 190 tot en met 380 | 270 tot en met 430 | 330 tot en met 510 |
Bedbreedte | mm | 755 | 755 | 755 |
Vervoer op de X-as | mm | 520 | 520 | 520 |
Z-asvervoer | mm | 1350/2850 | 1350/2850 | 1350/2850 |
Max. laadcapaciteit | kg | 6000 | 6000 | 6000 |
Spindelboor | mm | 390 | 440 | 520 |
Spindel snelheidsstappen | stappen | 9 | 9 | 9 |
Spindel snelheid | rpm | 6-205 | 4.9-180 | 4.9-180 |
Schokgrootte | mm | 850 | 1000 | 1000 |
Chuck-type | - | elektrische 4-kaak | elektrische 4-kaak | elektrische 4-kaak |
Turrettype (handmatig) | - | V4 | V4 | V4 |
Grootte van de werktuigstaaf | mm | 45x45 | 45x45 | 45x45 |
X-as voedingsbereik (stappen) | mm/r | 0.05-0.75(32) | 0.05-0.75 (32) | 0.05-0.75 (32) |
X-as snelle toevoer snelheid | mm/min | 1870 | 1870 | 1870 |
Z-as voedingsbereik (stappen) | mm/r | 0.1-1.5 ((32) | 0.1-1.5 (32) | 0.1-1.5 (32) |
Z-as snelle toevoer snelheid | mm/min | 3740 | 3740 | 3740 |
Nummer van de metrische draad en het bereik | mm | 1-15(23) | 1-15 (23) | 1-15 (23) |
Aantal inches draad en bereik | TPI | 2-28(22) | 2-28 (22) | 2-28 (22) |
Diameter van de staartvoet | mm | 140 | 160 | 160 |
Schoppenvoetpen | - | MT6 | MT6 | MT6 |
Volledige verplaatsing | mm | 300 | 300 | 300 |
Hoofdmotorvermogen | kw | 22 | 22 | 22 |
Snelle motorvermogen | kw | 1.5 | 1.5 | 1.5 |
Motorvermogen van koelmiddel | kw | 0.125 | 0.125 | 0.125 |
Afmetingen van de machine (LxWxH) | mm | 4900/6400x2100x1700 | 5000/6500x2100x1700 | 5000/6500x2100x1800 |
Gewicht van de machine | kg | 12800/14300 | 13000/14500 | 15000/16500 |
·Elektrische chuck · Volgt de rust · Dood centrum · 4-station gereedschapspost · Taper draaibare bevestiging · Koelsysteem · Werklamp · Algemene instrumenten · Evenwichtige wig en bouten· Handleiding (Engels). | ·Digitale indicator met twee of drie assen · Chuck bewaker · Bescherming van gereedschapsposten · Achterste steun voor lange buizen |
