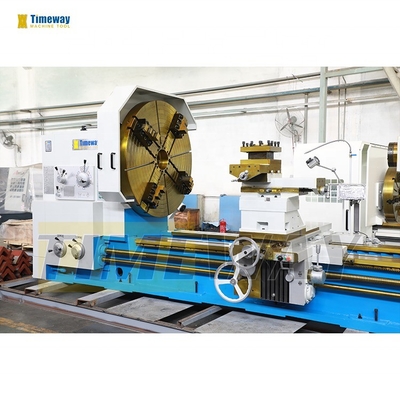

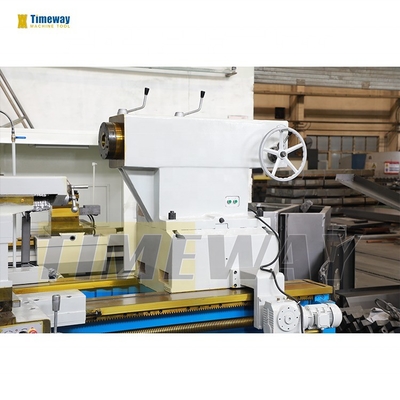

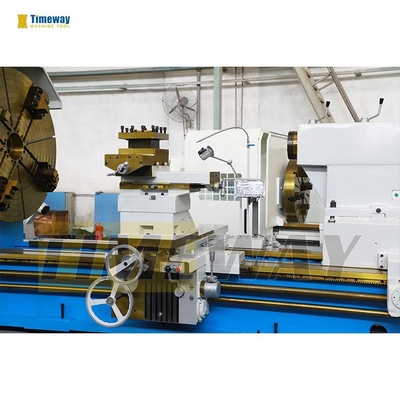

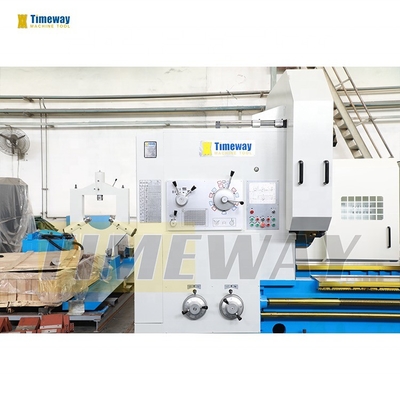

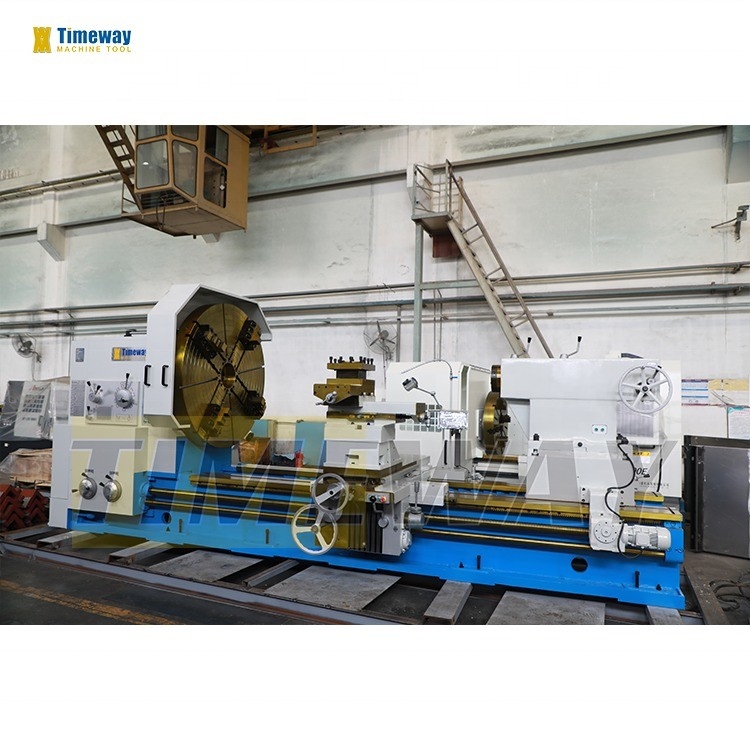

Semi-automatische draaibanden voor horizontale draaibank met hoge precisie, met een draagkracht van 6000 kg
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-1250Bx5M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $60,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 5000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 755 |
| Type: | horizontaal | Spanning: | 220 V tot en met 460 V |
| Afmeting ((L*W*H): | 8100x2150x1825 mm | Gewicht (kg): | 14000 KG |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge stijfheid |
| Tipe in de handel brengen: | Warm product 2021 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. Gewicht van Werkstuk (kg): | 6000 | Spindelconner: | Metrische 140 |
| Snijmoment: | 0 N.m | Velociteit van de snelle voeding ((mm/min): | 0 - 3740 mm/min |
| Voersnelheid (mm/min): | 0 - 1870 mm/min | Gereedschapspoststations: | 8, 4, 6, 12 |
| Werknauwkeurigheid: | IT6 | Ruwheid van het oppervlak: | Ra1,6um |
| Afstand van verbindingsoppervlakken: | met een breedte van niet meer dan 50 mm | Tornosniveau: | met een breedte van niet meer dan 50 mm |
| Max. schommeling over bed: | 1250 mm | Max. Schommeling over Dwarsdia: | 865MM |
| Laadlagers: | 6000 kg | Langetermijnsnelvoersnelheid: | 3740 mm/min |
| De snelheid van de snelstroominvoer: | 1870 mm/min | De snelheid van de topsnelheid van het werktuig: | 935 mm/min |
Productomschrijving
Beschrijving van de producten
KenmerkenDe Commissie:
De horizontale draaibank is geschikt voor de verwerking van grote onderdelen van gietstukken, staal en niet-dermetalen.en kan metrische verschillende interne en externe draden draaienDe machine is een solide werktuig met een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om snel en krachtig te snijden.Als het klaar is, is de ronde fout niet meer dan 0,015 mm, de cilindergraadfout niet meer dan 0,05 mm in de meetlengte van 300 mm.De inwendige ribben hebben een redelijke indeling en een hoge stijfheidIn het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast.en de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn, waardoor het verschijnen van lage snelheid kruipen wordt voorkomen.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel behoud relatief stabiele nauwkeurigheid tijdens de lange termijn operation.Spindel standaard door het gat voor de F100mm grote gat, en nemen A2-15 spindel neus verbinding type,de uitloopnauwkeurigheid van de spindel is beterHet werktuig kan worden gebruikt om het korte conische oppervlak van de motor door de bovenste werktuigstaaf te snijden, en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigstaaf en de longitudinale voeding.Hoog vermogen, hoge stijfheid en breed snelheidsbereik voor snelle en krachtige snijwerkzaamheden, snelheidsbereik van 3,15-315 t/min met 33 snelheden.De werktuigmachine is een zware werktuigmachine met een maximale draagkracht van 16 tonHet heeft brede rechthoekige geleidingsrails met een goede stabiliteit en stijfheid, de bedbreedte is 1100 mm. De staartvoet is een draaibare structuur, die het slijten en de warmte van de centra vermindert.De standaard werktuigmachine met elektrisch bewegende staart, vermindert de arbeidsintensiteit van de werknemer en verbetert de werkdoeltreffendheid.
Specificatie | Eenheid | AL-2000 |
Max. Sling over het bed. | mm | 2000 |
Max. Swing over cross slide | mm | 1650 |
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/- |
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 |
Bedbreedte | mm | 1100 |
Laadcapaciteit | ton | 16 |
Spindel neus | - | A2-15 |
Spindelboor | mm | 100 |
Spindelconic | - | Metrische 140 |
Spindelversnellingsbereik | rpm | Vooruit: 3.15-315, Achteruit: 3.5-291 |
Spindel snelheidsstap | stappen | Vooruit: 21, Achteruit: 12 |
X/Z-as voedersoorten | soorten | 56 |
Voerbereik | mm/r | Langetermijn:0.1-12; kruis:0.05-6; bovenste gereedschapspeld: 0.025-3 |
Metrische draadklasse (soorten) | mm | 1-120 (44) |
Inch-draad (soorten) | TPI | 28-1/4 (31) |
Module-draadbereik (soorten) | MP | 0.5-60 (45) |
Diameterwijdte van de draad (soorten) | DP | 1/2-56 (38) |
Afstand van spindelcentrum tot gereedschapsbasis | mm | 53 |
Hoek van draaiknop van de werktuigstaaf | ° | ± 90° |
Verplaatsingen op de dwarsglijbaan | mm | 900 |
De bovenste glijbaan | mm | 360 |
Grootte van het gereedschapsgedeelte | mm | 50x50 |
Voeder voor gereedschapsposten per gar | mm | 0.05 |
Diameter van de staartvoet | mm | 260 |
Volledige verplaatsing | mm | 300 |
Schoppenvoetpen | - | Metrische 80 |
Hoofdmotorvermogen | kw | 30 |
De lengte van de machine | mm | 6120/7120/8120/9120/11120/13120/15120/- |
Breedte van de machine | mm | 2430 |
Hoogte van de machine | mm | 2580 |
· 4-kaak onafhankelijke chuck · Steady rest (langer dan 3 M) · Volgt rust (langer dan 3 m) · Handmatig bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · Gezichtsplaat · Digitale indicator met 2 of 3 assen · Elektrisch bewegende staart · Chuck bewaker · Bescherming van gereedschapsposten · Achterste spatscherm · Snel wisselend gereedschapspunt · Slijpstuk |
