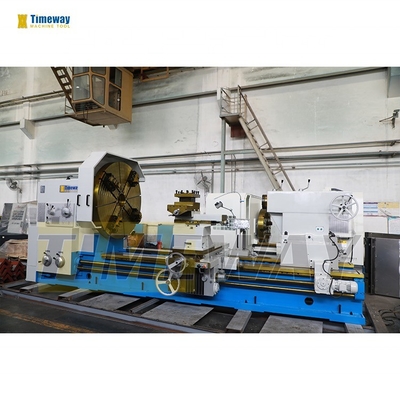

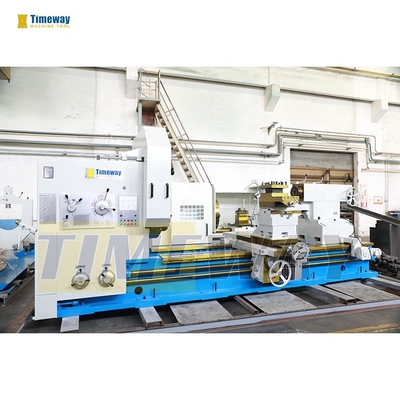

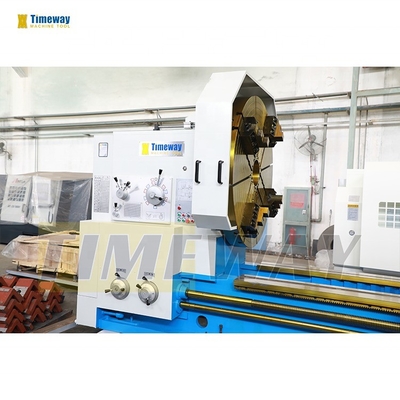

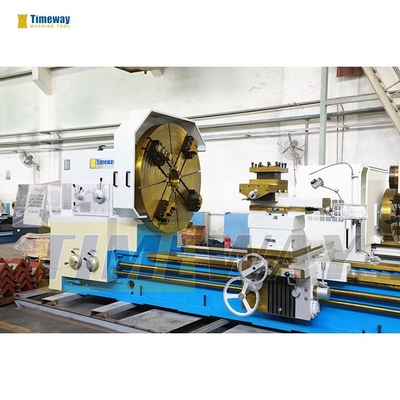

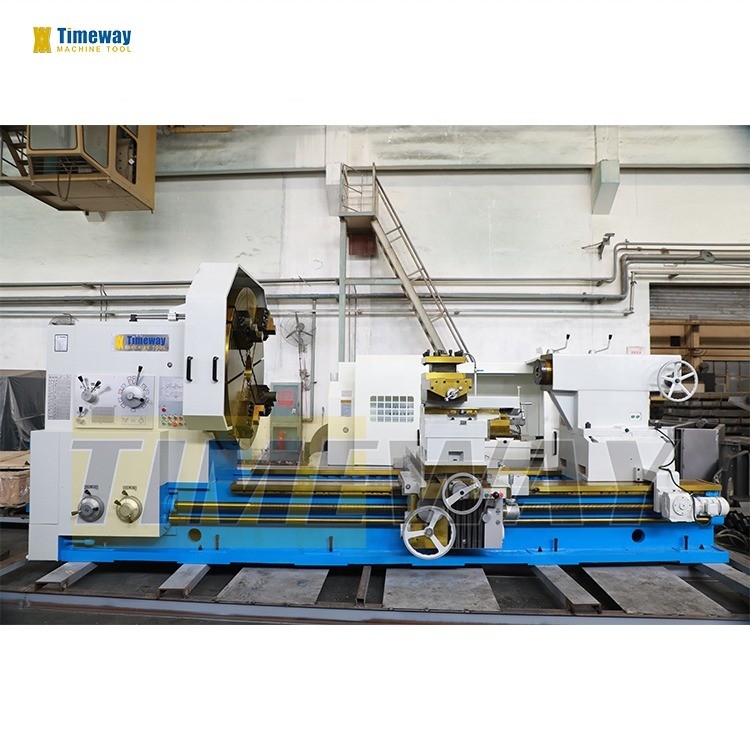

Maximaal gewicht van het werkstuk kg 16000 Timeway zware draaimachine voor grote gietstukken
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-2000/3000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $110,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1100 |
| Type: | horizontaal | Spanning: | 220/380V/400V/415V/440V |
| Afmeting ((L*W*H): | als model | Gewicht (kg): | 21000 KG |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Max. Gewicht van Werkstuk (kg): | 16000 | Spindelconner: | BT1vrijheid van vestiging |
| Snijmoment: | 120 Nm | Velociteit van de snelle voeding ((mm/min): | 0.1 - 12 mm/min |
| Voersnelheid (mm/min): | 0.1 - 12 mm/min | Gereedschapspoststations: | 4 |
| CNC of niet: | Normaal | Automatische rangschikking: | Semi-automatische |
| Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | Gidsnummer: | twee rechthoekige rails |
| Laadcapaciteit: | 16000kg | Max. Schommelingsdiameter: | 2000 mm |
| Chuck Grootte: | 1250 mm | Reizen op de X-as: | 900 mm |
| Z-as Reis: | 6000 mm | W-asstafel: | 360mm |
Productomschrijving
Beschrijving van de producten
De horizontale draaibank is geschikt voor de verwerking van grote onderdelen van gietstukken, staal en niet-dermetalen.en kan metrische verschillende interne en externe draden draaienDe machine is een solide werktuig met een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om snel en krachtig te snijden.Als het klaar is, is de afwijking van de ronde vorm niet groter dan 0,015 mm,
de cilindergraadfout is niet meer dan 0,05 mm in de meetlengte van 300 mm.Hoge stijfheid: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke lay-out en hoge stijfheid,en de geleidingsrail gebruikt een tussenfrequentie-afdoend slijpprocesIn het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijving dempingscoëfficiënt in een optimale toestand.Het voorkomen van het optreden van lage snelheid
crawling.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindel.
de cilindergraadfout is niet meer dan 0,05 mm in de meetlengte van 300 mm.Hoge stijfheid: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke lay-out en hoge stijfheid,en de geleidingsrail gebruikt een tussenfrequentie-afdoend slijpprocesIn het schuifgidsoppervlak wordt de anti-kruipgidsplaattechnologie toegepast en zijn de dynamische eigenschappen zoals de wrijving dempingscoëfficiënt in een optimale toestand.Het voorkomen van het optreden van lage snelheid
crawling.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindel.
Om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid. De tandwielen in de kop worden gedoofd en geaard om een nauwkeurige transmissie en een laag geluidsniveau te garanderen.

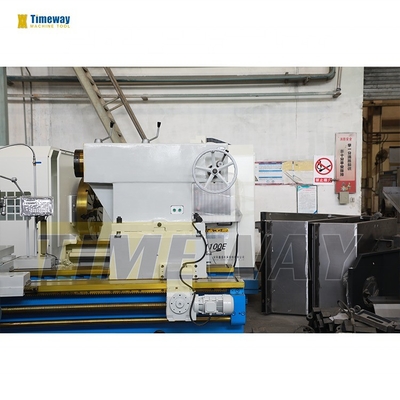

stijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens de langdurige werking. Spindel standaard door het gat voor het grote gat F100 mm,en gebruik maken van A2-15 spindel neus aansluiting typeHet werktuig kan worden gebruikt om het korte conische oppervlak van de motor door de bovenste werktuigstaaf te snijden,en het lange kegelvormige oppervlak kan worden gedraaid door de bovenste gereedschapspost en de longitudinale voeding. Hoog vermogen, hoge stijfheid en breed snelheidsbereik voor hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.De werktuigmachine is een zware werktuigmachine met een maximale draagkracht van 16 tonHet heeft brede rechthoekige geleidingsrails met een goede stabiliteit en stijfheid, de bedbreedte is 1100 mm. De staartvoet is een draaibare structuur, die het slijten en de warmte van de centra vermindert.De standaard werktuigmachine met elektrisch bewegende staart, vermindert de arbeidsintensiteit van de werknemer en verbetert de werkdoeltreffendheid.
stijging, kleine thermische vervorming en hoge precisie, waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens de langdurige werking. Spindel standaard door het gat voor het grote gat F100 mm,en gebruik maken van A2-15 spindel neus aansluiting typeHet werktuig kan worden gebruikt om het korte conische oppervlak van de motor door de bovenste werktuigstaaf te snijden,en het lange kegelvormige oppervlak kan worden gedraaid door de bovenste gereedschapspost en de longitudinale voeding. Hoog vermogen, hoge stijfheid en breed snelheidsbereik voor hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.De werktuigmachine is een zware werktuigmachine met een maximale draagkracht van 16 tonHet heeft brede rechthoekige geleidingsrails met een goede stabiliteit en stijfheid, de bedbreedte is 1100 mm. De staartvoet is een draaibare structuur, die het slijten en de warmte van de centra vermindert.De standaard werktuigmachine met elektrisch bewegende staart, vermindert de arbeidsintensiteit van de werknemer en verbetert de werkdoeltreffendheid.
Specificatie | Eenheid | AL-2000 |
Max. Sling over het bed. | mm | 2000 |
Max. Swing over cross slide | mm | 1650 |
Afstand tussen centra | mm | 3000/4000/5000/6000/8000/10000/12000/- |
Max. draailengte | mm | 2800/3800/4800/5800/7800/9800/11800 |
Bedbreedte | mm | 1100 |
Laadcapaciteit | ton | 16 |
Spindel neus | - | A2-15 |
Spindelboor | mm | 100 |
Spindelconic | - | Metrische 140 |
Spindelversnellingsbereik | rpm | Vooruit: 3.15-315, Achteruit: 3.5-291 |
Spindel snelheidsstap | stappen | Vooruit: 21, Achteruit: 12 |
X/Z-as voedersoorten | soorten | 56 |
Voerbereik | mm/r | Langetermijn:0.1-12; kruis:0.05-6; bovenste gereedschapspeld: 0.025-3 |
Metrische draadklasse (soorten) | mm | 1-120 (44) |
Inch-draad (soorten) | TPI | 28-1/4 (31) |
Module-draadbereik (soorten) | MP | 0.5-60 (45) |
Diameterwijdte van de draad (soorten) | DP | 1/2-56 (38) |
Afstand van spindelcentrum tot gereedschapsbasis | mm | 53 |
Hoek van draaiknop van de werktuigstaaf | ° | ± 90° |
Verplaatsingen op de dwarsglijbaan | mm | 900 |
De bovenste glijbaan | mm | 360 |
Grootte van het gereedschapsgedeelte | mm | 50x50 |
Voeder voor gereedschapsposten per gar | mm | 0.05 |
Diameter van de staartvoet | mm | 260 |
Volledige verplaatsing | mm | 300 |
Schoppenvoetpen | - | Metrische 80 |
Hoofdmotorvermogen | kw | 30 |
De lengte van de machine | mm | 6120/7120/8120/9120/11120/13120/15120/- |
Breedte van de machine | mm | 2430 |
Hoogte van de machine | mm | 2580 |
