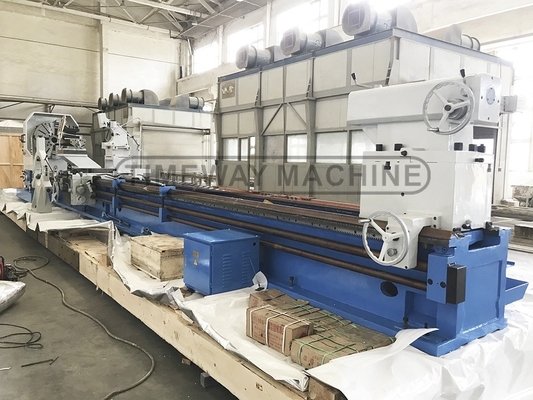

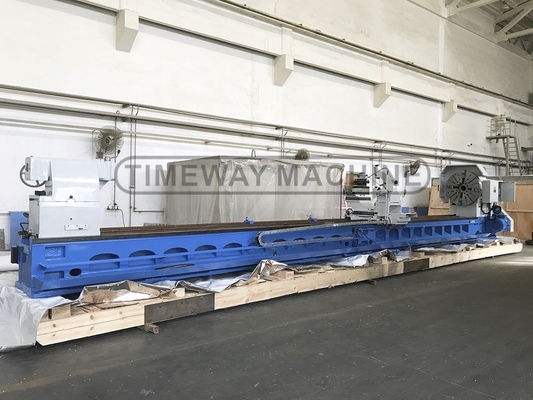

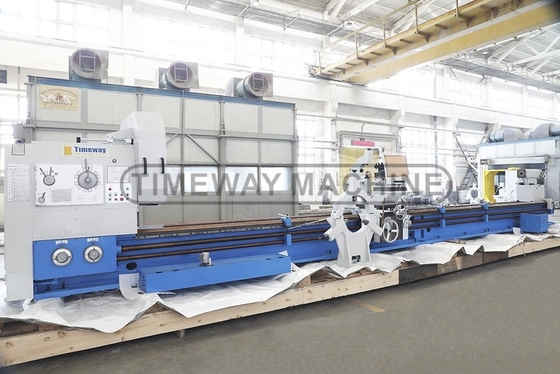

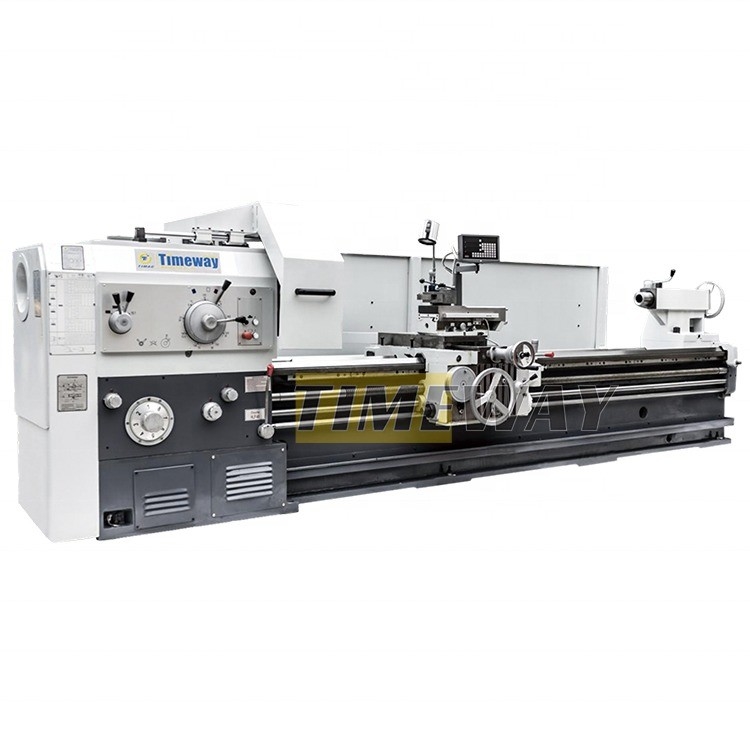

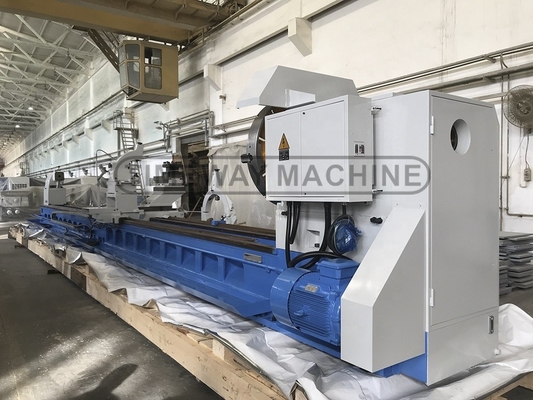

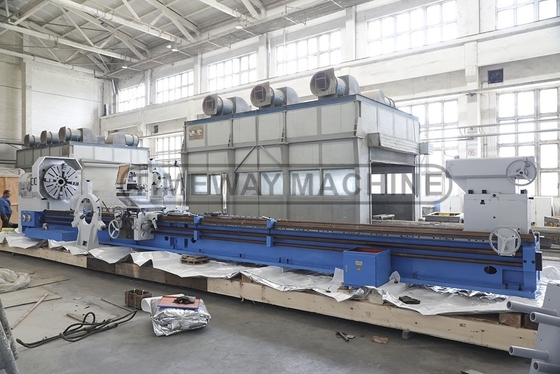

Zware horizontale draaibank met een bereik van spindel snelheid rpm 3,15 315 rpm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timac TIMEWAY |
| Modelnummer: | AL-1600Bx10M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $170,000.00/sets >=1 sets |
| Verpakking Details: | Houten behuizing (gefumineerd) |
| Levering vermogen: | 60 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 10000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 755 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 13100 x 2150 x 2150 mm |
| Gewicht (kg): | 25000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Lange levensduur | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Gidstype: | V-vlakke rails |
| Verwerkingsmateriaal: | Metalen | Schokdiameter: | 1250 mm |
| Rang van Inch draad: | 28-1/4TPI (31) | Rang van module-draad: | 0.5-60 (45) |
| met een breedte van niet meer dan 50 mm: | 1/2-56 (38) | Grootte van het gereedschapsgedeelte: | 45X45mm |
| De as droeg: | 130 mm | Max. schommeling over bed: | 1640 mm |
| Max. Draaiingsafstand: | 11800mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieswinkels voor machines, fabrieken |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Saoedi- | Kerncomponenten: | Lagers, pompen, tandwiel, motoren, versnellingsbakken, andere, drukvaten |
| Max. Gekeerde lengte (mm): | 9800 mm | Jaar: | 2020 |
| Haven: | Tianjin of Shanghai haven | ||
Productomschrijving
Productbeschrijving
horizontale draaibank voor zwaar werk
Deze horizontale draaibank is geschikt voor de verwerking van grote en middelgrote delen van gietstukken, staal en niet-derden.
Het kan de buitenste cirkel, het binnenste gat, het eindgezicht, het groeven, het boren, het boren en het nestelen omdraaien en kan verschillende interne
en externe draden, zoals metrische, inch-, modulus- en diameterdraden.
* De machine heeft een solide lichaam, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om met hoge snelheid en krachtige
bij het snijden; bij afwerking bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de meetlengte van 300 mm.
Het kan de buitenste cirkel, het binnenste gat, het eindgezicht, het groeven, het boren, het boren en het nestelen omdraaien en kan verschillende interne
en externe draden, zoals metrische, inch-, modulus- en diameterdraden.
* De machine heeft een solide lichaam, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om met hoge snelheid en krachtige
bij het snijden; bij afwerking bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de meetlengte van 300 mm.
Kenmerken
* Hoog stijfheid een stuk type bed met 755 mm bed span, die zorgt voor de machine heeft een sterke stabiliteit en hoge precisie, en de laadcapaciteit tussen de centra kan tot 6000kg,en 8000 kg als optionele.
* Spindle standaard door gat diameter is Φ130mm, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.
* De machine kan worden gebruikt om het korte conische oppervlak door de bovenste werktuigstaaf te snijden, en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigstaaf en de longitudinale voeding samen.
* Hoog vermogen, hoge stijfheid en een breed snelheidsbereik voor een hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.
* Op basis van de bewerkingsbehoefte kunnen klanten kiezen voor elektrisch bewegende staartmateriaal, waardoor de arbeidsintensiteit van de werknemer wordt verminderd en de werkdoeltreffendheid wordt verbeterd.
* Spindle standaard door gat diameter is Φ130mm, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.
* De machine kan worden gebruikt om het korte conische oppervlak door de bovenste werktuigstaaf te snijden, en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigstaaf en de longitudinale voeding samen.
* Hoog vermogen, hoge stijfheid en een breed snelheidsbereik voor een hoge snelheid en krachtig snijden, snelheidsbereik van 3,15-315 rpm met 33 snelheden.
* Op basis van de bewerkingsbehoefte kunnen klanten kiezen voor elektrisch bewegende staartmateriaal, waardoor de arbeidsintensiteit van de werknemer wordt verminderd en de werkdoeltreffendheid wordt verbeterd.
Specificatie
Specificatie | Eenheid | AL-1600B |
Max. Sling over het bed. | mm | 1640 |
Max. Swing over cross slide | mm | 1250 |
Afstand tussen centra | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- |
Max. draailengte | mm | Voor de toepassing van de in artikel 1, lid 1, onder a), bedoelde voorwaarden: |
Bedbreedte | mm | 755 |
Laadcapaciteit | kg | 6000 (optie: 8000) |
Spindel neus | - | A2-15 (8xM22) |
Spindelboor | mm | 130 |
Spindelconic | - | Metrische 140 |
Spindelversnellingsbereik | rpm | Voorwaarts: 3.15-315, CW: 3.5-291 |
Spindel snelheidsstap | stappen | Vooruit: 21, Achteruit: 12 |
X/Z-as voedersoorten | soorten | 56/56 |
Voerbereik | mm | Lange: 0,1-12; kruis: 0,05-6; bovenste gereedschapspeld: 0,025-3 |
Hoofdmotorvermogen | kw | 22 |
De lengte van de machine | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
Breedte van de machine | mm | 2150 |
Hoogte van de machine | mm | 2150 |
Standaard accessoires:
* 4-kaak onafhankelijke chuck
* Steady rest (meer dan 3 m lang)
* Volgt rust (langer dan 3 M)
* Handmatig bewegende staart
* Dood midden van de staart
* 4-station gereedschapspost
* Koelsysteem
* Werklamp
* Gereedschappen en gereedschapskist
* Evenwichtige wig en bouten
* Handleiding (Engels)
* Steady rest (meer dan 3 m lang)
* Volgt rust (langer dan 3 M)
* Handmatig bewegende staart
* Dood midden van de staart
* 4-station gereedschapspost
* Koelsysteem
* Werklamp
* Gereedschappen en gereedschapskist
* Evenwichtige wig en bouten
* Handleiding (Engels)
Optioneel accessoire:
* Gezichtsplaat
* Digitale indicator met 2 of 3 assen
* Chuck Guard
* Beveiliging van gereedschapsposten
* Achterste spatscherm
* Snel wisselend gereedschapspost
* Slijpstuk
* Digitale indicator met 2 of 3 assen
* Chuck Guard
* Beveiliging van gereedschapsposten
* Achterste spatscherm
* Snel wisselend gereedschapspost
* Slijpstuk
