10 ton horizontale draaibank voor zware metalen machines voor externe bewerking
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
| Modelnummer: | AL-1600Cx5000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $80,000.00/sets 1-2 sets |
| Verpakking Details: | in houten behuizing (kan worden gefumigeerd) of in multiplexbehuizing |
| Levering vermogen: | 500 sets/set per jaar |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 5000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 970 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 220V-460V | Afmeting ((L*W*H): | 8020x1995x2525mm |
| Gewicht (kg): | 18000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Lange levensduur | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Toepassing: | Metaal snijden |
| Functie: | Bewerking van externe, interne, eindoppervlakken, draden, enz. | Precisiteit: | IT6 |
| Ruwheid: | Ra1,6um | Max. Gewicht van het werkstuk: | 10 ton (optioneel: 12 ton) |
| Persoonlijke snijlengte: | 320m | Kleur: | op maat gemaakt |
| Snelvoedingstoestel: | Standaard | motorische staart: | Standaard |
| DRO: | Facultatief | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, landbouwbedrijven, detailhandel, energie en |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 4800 mm | Jaar: | 2020 |
| Haven: | Chinese haven | ||
Productomschrijving
Zware horizontale draaibankmachine te koop
(AL-1250C/AL-1400C/AL-1600C/AL-1800C)
Kenmerken:
1Deze serie zware draaibank gebruikt 970 mm breed inductie geharde en grond bed leidingen,zo van
uitstekende stabiliteit, hoge stijfheid en met maximaal 10 ton lagers tussen de middelpunten.
2.De hoofdspindel is van precisie-rollagers 3-punts dragende structuur.met
Teflon band bekleed, draaiende staartvoet structuur om wrijving en warmte generatie te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibranchen, zoals het draaien van buitenste en binnenste cilindrische
oppervlakken, eindvlakken en draaiwerk van metrische of inch-draad en diameter-pijldraad, enz.
4.Motoriseerde korte conische draaien kan worden gedaan door de bovenste glij onafhankelijk, en lange conische's gemotoriseerde
draaienDeze machines kunnen ook worden gebruikt voor het opstellen van een beeldscherm.
ook uitvoerenboor-, trepanning- en boorprocessen, enz.
Parameter:
| Specificatie | Al-1250C | AL-1400C | AL-1600C | AL-1800C | ||
| Capaciteit | Sling over het bed. | 1250 | 1400 | 1600 | 1800 | |
| Swing over cross slide | 865 | 1010 | 1210 | 1280 | ||
| Max.lengte van het werkstuk | 3000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | |||||
| Max.lengte van de draai | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||
| Breedte van het bed | 970 | |||||
| Max.koppel van de spindel | 12590 | |||||
| Max.snijkracht | 45000 | |||||
| Max.kracht van de logitidale | 18000 | |||||
| Max.gewicht van het werkstuk | 10000 | |||||
| Spindel | Dia. van de spindelboor | 130 | ||||
| Taper van spindel | metric140 | |||||
| Aantal voorwaarts draaiende | 21 soorten | |||||
| Aantal achteruitdraaien | 12 soorten | |||||
| Spindel snelheid | Voorwaarts | 3.15-315 | ||||
| Achteruit | 3.5-291 | |||||
| Voedingsbeweging | Aantal voedingsmiddelen per omwenteling | (langs/over) 56/56 | ||||
| Voeder per omwenteling | Longudinale | 0.1-12(0.004"-0.473" | ||||
| Transverse | 0.05-6 ((0.002"-0.236") | |||||
| Hoogste gereedschapspeld | 0.025-3(0.001"-0.118") | |||||
| Nummer en bereik van de metrische draad | 44 soorten:1-120 | |||||
| Nr. en bereik van de inches draad | 31 soorten:28-1/4 | |||||
| Nummer en bereik van de module draad | 45 soorten:0.5-60 | |||||
| Nummer en bereik van de diameter van de draad | 38 soorten:1/2-56 | |||||
| Gereedschapspost | Grootte van de werktuigstaaf | 45×45 | ||||
| schommelbereik van de gereedschapspal | ± 90o | |||||
| Max.verplaatsing van de dwarsslider | 650 | |||||
| Max.verplaatsing van bovenste glijbaan | 300 | |||||
| Vinnige gebruik van gereedschapsposten | Langetermijnl: 3740 Tranverse: 1870 Top dia:935 | |||||
| Tailstock | Di. van staartvoet | 220 | ||||
| Voertuig van de staartvoet | 300 | |||||
| Taper gat van staartvoet | Morse No.6# | |||||
| Andere | Hoofdmotorvermogen | 22 | ||||
| Vermogen van de snelbewegingsmotor van de werktuigpost | 1.5 | |||||
| Vermogen van de koelpomp | 0.15 | |||||
| Over het algemeen | Lange | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||
| Breedte | 1995 | |||||
| Hoogte | 2175 | 2325 | 2525 | 2725 | ||
Standaard accessoires:
4 kaak Chuck, Steady rust, Volg rust, Dood centrum, Olie pistool, koelmiddel systeem, Werkt licht, Algemene gereedschappen, Foundation bouten,Handleiding (Engelse editie)
Optioneel accessoire:
2/3-assen DRO, Taper draaiende bevestiging, slijp bevestiging.
Hoofdstructuren:

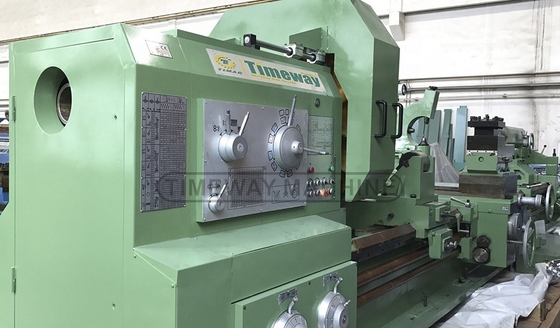

| Headstock & Chuck
⇒ De zware draaibank krijgt een breed bereik van spindelsnelheid van 3,15-315 t/min bij 33 snelheden. ⇒ De zware draaibank is uitgerust met een 4-kaak zware draaibank chuck, sterke klemkracht. |

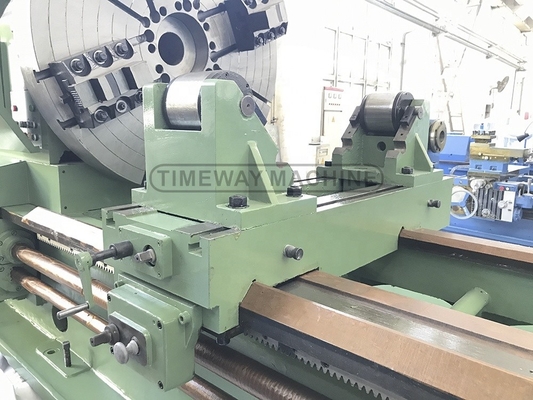

| Steady Rest open type ⇒ Rolletjes (open-type steady-rest) zijn standaard, zorg ervoor dat je grotere onderdelen snijdt. ⇒ De rolondersteuning beweegt zich links en rechts op de rails van de metalen draaibank door het tandwiel en het rek, waardoor de arbeidsintensiteit wordt verminderd. |
| Steady Rest van gesloten type ⇒ De stabiele rust heeft een dragende structuur van drie punten, de positioneringsnauwkeurigheid is hoger. |

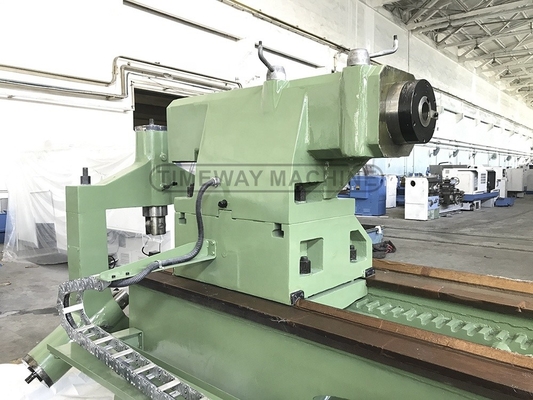

| Motoriceerde staart ⇒ De horizontale draaibank is voorzien van gemotoriseerde staart, eenvoudige en gemakkelijke beweging. ⇒ De schouder van de staart kan zowel ruw als fijn voeden. |
Verfbespuiting en verpakking
De klant kan de kleur van de metalen draaibank kiezen om te schilderen volgens de RAL-kleur.
V:Waarom Timeway Machine?
A:1. Hoge kwaliteit met een concurrerende prijs;
2. Professionele R & D-team en 25 jaar export ervaring;
3. Exporteerd naar meer dan 60 landen;
4. CE- en ISO-certificaten;
5. 24 uur ONLINE SERVICE (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 maanden kwaliteitsgarantie;
7. Buitenlandse ingenieurs beschikbaar voor het oplossen van problemen;
V:Heeft u QC of veiligheidsnormen voor uw machines?
A:ja, we hebben een zeer strenge kwaliteitscontrole afdeling opgericht om goede kwaliteit te garanderen.
V:Wat is de MOQ?
A:1 set (alleen sommige goedkope machines zijn meer dan 1 set)
V:Hoe zit het met de betalingsvoorwaarden?
A:(1) T/T met 30% voorschot en 70% saldo vóór verzending;
(2) Onherroepelijke LC bij zicht;
(3) Western Union, MoneyGram, enz.
V:Hoe zit het met de garantie?
A:De garantieperiode is één jaar na levering. Zelfs na de periode leveren wij levenslang service voor de machine.
