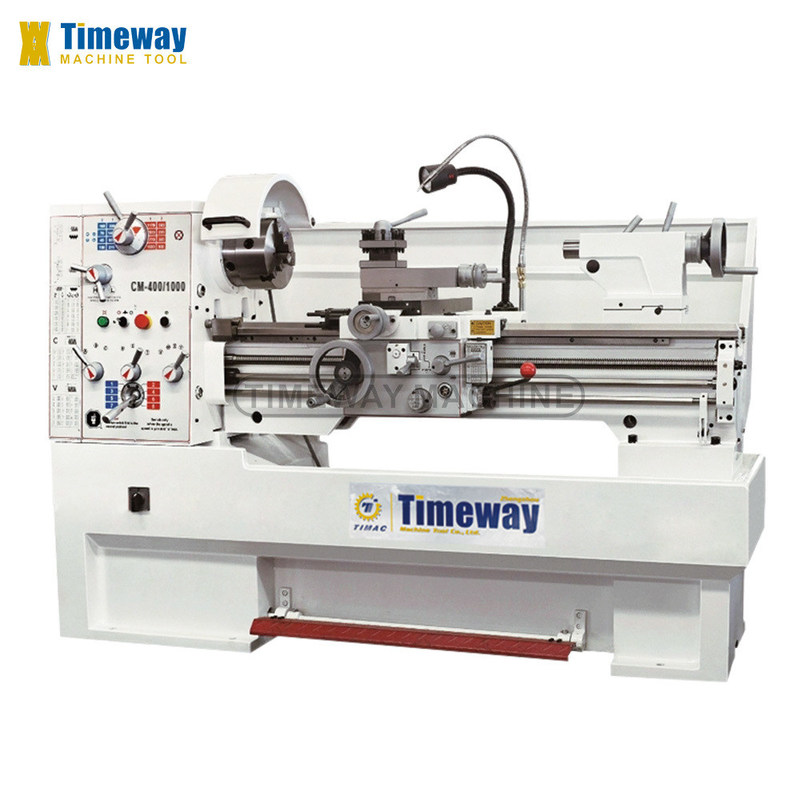

Max. Swing Diameter 410mm Light Duty Precision Gap Bed Lathe CM-400 met prestaties
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | ISO9001, CE |
| Modelnummer: | CM-400x1000, CM-400x1500 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $6,800.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing/pallet (gefumigerd) |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1500 mm | Versnellingsbereik van de spindel ((rpm): | 45 - 1800 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 250 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 2.8 |
| Spanning: | 380V, 220V, 400V, 440V, enz. | Afmeting ((L*W*H): | 2060, 2560 x 900 x 1640 mm |
| Gewicht (kg): | 2100 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Warm product 2019 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Automatische rangschikking: | Automatisch | Precision Gap Bed Lathe: | Precision Gap Bed Lathe |
| Breedte van Bed: | 250 mm | Max. Schommelingsdiameter: | 410mm |
| Gewicht: | 1550, 1850/1800, 2100 kg | Vermogen ((w): | 2.8/3.3kw |
| Naverkoopservice: | Online ondersteuning | Na garantie service: | Online ondersteuning |
| Plaats van de lokale dienst: | Canada, Verenigd Koninkrijk, Verenigde Staten, Frankrijk | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Fabriek | Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Frankrijk |
| Kerncomponenten: | Lagers | Spindelboring ((mm): | 52 |
| Max. Gekeerde lengte (mm): | 1500 mm | Jaar: | 2020 |
| Haven: | haven van Shanghai | ||
Productomschrijving
Precision Gap Bed Lathe
Kenmerken:
1. krachtige precisie tandwielen met kosteneffectieve;
2Je hoeft geen tandwielen te veranderen. Je kunt alle metrische en inch draad draaien die in de grafiek wordt aangegeven.
3. Drie punten steun voor spindel;
4. Clutch in de scharnier voor de veiligheid en voor het wijzigen van de voedingsrichting van de scharnier zonder verandering van de spindel rijrichting.
Parameter:
| Specificatie | CM-400 |
| Sling over het bed. | 410 mm |
| Swing over cross slide | 255 mm |
| Swing in gap | 580 mm |
| Lengte van de splitsing | 250 mm |
| Afstand tussen centra | 1000, 1500 mm |
| Breedte van het bed | 250 mm |

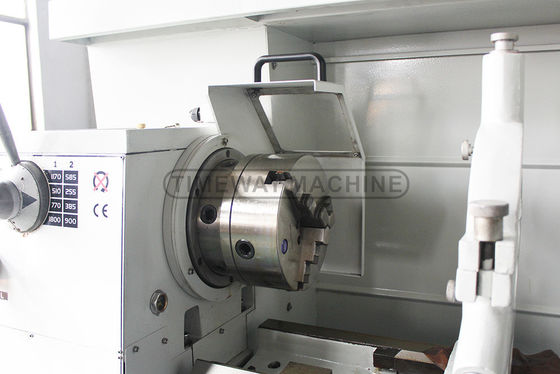

| Spindel neus | D1-6 |
| Spindelboor | 52 mm |
| Taper van spindelboor | Nr. 6 Morse |
| Versnellingsbereik van spindel | 16 veranderingen 45-1800 r/min |

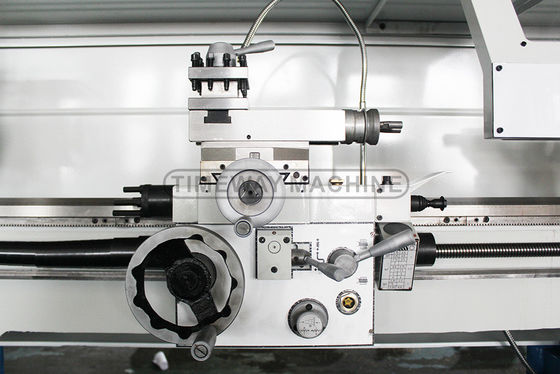

| Max. verplaatsing van de samengestelde rust | 102 mm |
| Max. verplaatsing van de dwarsslider | 210 mm |
| Leadscrew pitch | 4T.P.I. |
| Max. sectie van gereedschap | 20 × 20 mm |
| Langetermijnvoerbereik | 0.05-1.7 mm/omwenteling |
| Crossfeedbereik | 0.025-0.85 mm |
| Metrische draadbereik | 39 soorten 0,2-14 mm |
| Inch draad bereik | 45 soorten 2-72 T.P.I. |
| Diameterhoogte bereik | 21 soorten 8-44 D.P. |
| Module pitches range | 18 soorten 0,3-3,5 M.P. |

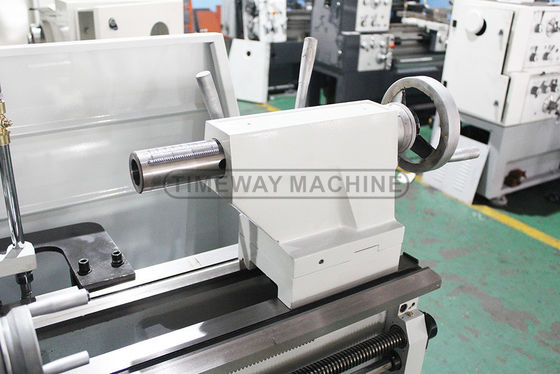

| Afbeelding van de staart van de vogel | 50 mm |
| Vervoer van de staarshulp | 120 mm |
| Morse-conic van de staart van de staart | Nr. 4 Morse |
| Kruisregeling | ±13 mm |
| Vermogen van de hoofdmotor | 2.8/3.3kw ((3.8/4.5HP) 3PH of 5HP |
| Vermogen van koelmiddelpomp | 0.1kw (1/8 pk), 3PH |
| Algemene afmeting (LxWxH) | 1940, 2440 x 850 x 1320 mm |
| Verpakkingsgrootte (LxWxH) | 2060, 2560 x 900 x 1640 mm |
| Nettogewicht/brutogewicht | 1550, 1850/1800, 2100 kg |
*** Standaard accessoires:
3 jaw chuck, 4 jaw chuck, gezicht plaat, stabiele rust, volg rust, wisselende versnellingen, dood centrum, reductie mouw, oliepistool, koelsysteem, werklicht, achtervolging wijzerplaat indicator,Handleiding (Engelse editie)
*** Optioneel accessoire:
Digitaal afleesysteem (DRO), snel wisselgereedschapspost en -houders, conische draaibank
3-koppige klep Tailstock
Gereedschapsholder Grootte-apparaat

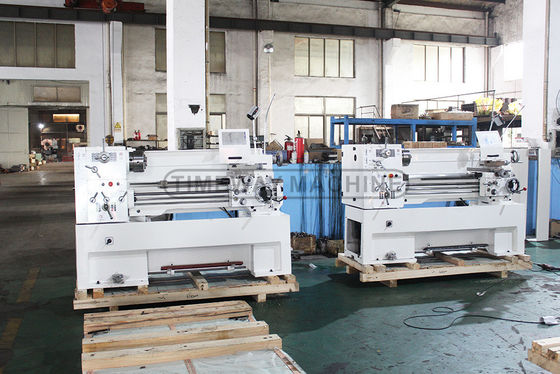

Verpakking:Houten pallet en plastic deksel (standaard)
of Plywood hoesje (Facultatief)
Verpakkingsmaat:
Eén stuk in één behuizing: 2950*1150*1750MM NW/GW: 1850/2250KG
Geladen container: 4 sets / 20'GP
