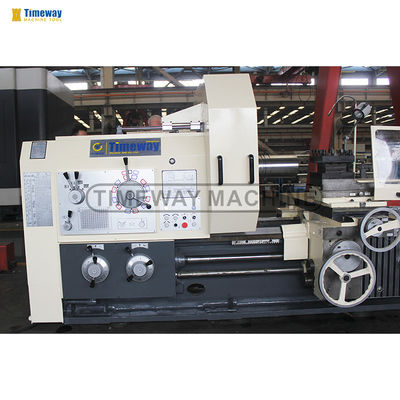

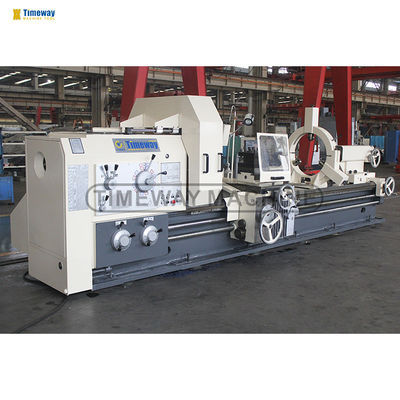

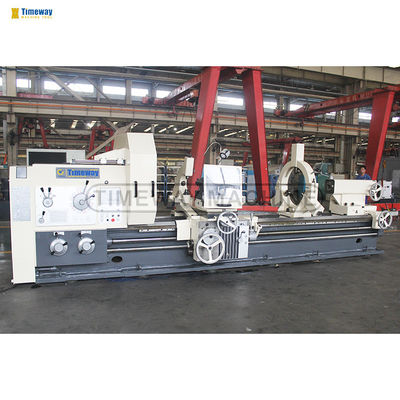

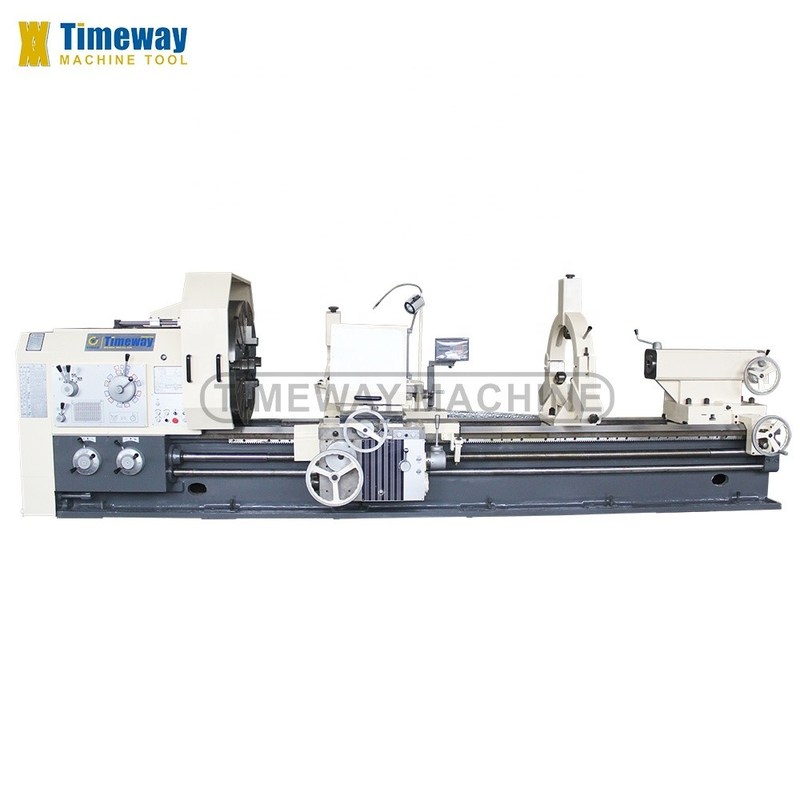

Eén stuk Structuur 1000 mm geïntegreerd bed type Flat bed draaimachine met 4000 mm Z-as Travel
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-1000Bx4M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $32,999.00/sets >=1 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 500 sets/set per jaar |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 4000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 755 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | 220V/380V/400V | Afmeting ((L*W*H): | 7100x2150x1700 mm |
| Gewicht (kg): | 11000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Warm product 2021 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Machinestructuur: | uit één stuk |
| Gidstype: | V-plat type | Chuck Grootte: | 1000 mm |
| Schommeling over Bed: | 1000 mm | Schommeling over Dwarsdia: | 615mm |
| Reizen op de X-as: | 520mm | Z-as Reis: | 4000 mm |
| Hoofdgereedschap-postvervoer: | 300 mm | Grootte van het gereedschapsgedeelte: | 45X45mm |
| Hoek van draaiknop van de werktuigstaaf: | 90° | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Bouwmaterialen, reparaties, fabrieken, detailhandel, bouwbedrijven |
| Locatie van de showroom: | Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 3800 mm | Jaar: | 2020 |
Productomschrijving
Beschrijving van de producten
Kenmerken:
* Deze serie horizontale draaibank is geschikt voor de verwerking van grote en middelgrote onderdelen van gietstukken, staal en niet-ijzeren
Het kan de buitenste cirkel, het binnenste gat, het eindgezicht, het groeven, het boren, het boren en het nestelen omdraaien en kan verschillende interne
en externe draden, zoals metrische, inch-, modulus- en diameterdraden.
* De machine heeft een solide lichaam, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om met hoge snelheid en krachtige
voor het snijden; bij afwerking bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de meetlengte van 300 mm.
* Het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail maakt gebruik van een middelfrequente blusproces.Op het schuifgidsoppervlak, wordt de anti-kruip-geleidingsplaattechnologie toegepast en zijn de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand,het voorkomen van lage snelheidskruipen.
* De machine spindel lager neemt bekende merkproducten. De spindel doos neemt een symmetrische structuur om de thermische vervorming gelijkmatig te maken en te voorkomen dat de verschuiving van het centrum van de spindel.Om thermische vervorming te verminderenDe voorkant van de hoofdas is voorzien van een drievoudige steunstructuur van een twee rijen hoekig contactballager.verbetering van de nauwkeurigheid en stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel gedurende lange tijd een relatief stabiele nauwkeurigheid behoudt.
* Hoog stijfheid een stuk type bed met een span van 755 mm, waardoor de machine een sterke stabiliteit en hoge precisie heeft en de laadcapaciteit tussen de centra tot 6000 kg kan zijn,en 8000 kg als optionele.
* Spindle standaard door gat diameter is Φ130 mm, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.
* De machine kan worden gebruikt om het korte conische oppervlak door de bovenste werktuigstaaf te snijden, en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigstaaf en de longitudinale voeding samen.
* Hoog vermogen, hoge stijfheid en breed snelheidsbereik voor snelle en krachtige snijwerkzaamheden, snelheidsbereik van 3,15-315 t/min met 33 snelheden.

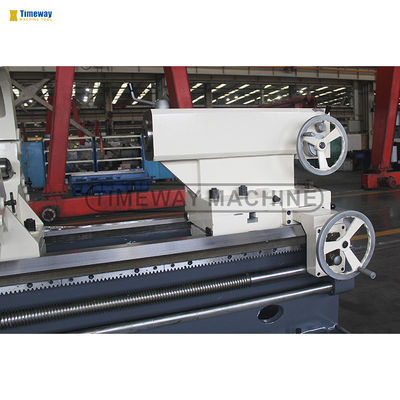

* Op basis van de bewerkingsbehoefte kunnen klanten kiezen voor elektrisch bewegende staartmateriaal, waardoor de arbeidsintensiteit van de werknemer wordt verminderd en de werkdoeltreffendheid wordt verbeterd.
* Deze serie horizontale draaibank is geschikt voor de verwerking van grote en middelgrote onderdelen van gietstukken, staal en niet-ijzeren
Het kan de buitenste cirkel, het binnenste gat, het eindgezicht, het groeven, het boren, het boren en het nestelen omdraaien en kan verschillende interne
en externe draden, zoals metrische, inch-, modulus- en diameterdraden.
* De machine heeft een solide lichaam, een sterke stijfheid, een hoog vermogen, een breed snelheidsbereik en is in staat om met hoge snelheid en krachtige
voor het snijden; bij afwerking bedraagt de ronde fout niet meer dan 0,01 mm, de cilindergraadfout niet meer dan 0,03 mm in de meetlengte van 300 mm.
* Het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke indeling en een hoge stijfheid, en de geleidingsrail maakt gebruik van een middelfrequente blusproces.Op het schuifgidsoppervlak, wordt de anti-kruip-geleidingsplaattechnologie toegepast en zijn de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand,het voorkomen van lage snelheidskruipen.
* De machine spindel lager neemt bekende merkproducten. De spindel doos neemt een symmetrische structuur om de thermische vervorming gelijkmatig te maken en te voorkomen dat de verschuiving van het centrum van de spindel.Om thermische vervorming te verminderenDe voorkant van de hoofdas is voorzien van een drievoudige steunstructuur van een twee rijen hoekig contactballager.verbetering van de nauwkeurigheid en stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel gedurende lange tijd een relatief stabiele nauwkeurigheid behoudt.
* Hoog stijfheid een stuk type bed met een span van 755 mm, waardoor de machine een sterke stabiliteit en hoge precisie heeft en de laadcapaciteit tussen de centra tot 6000 kg kan zijn,en 8000 kg als optionele.
* Spindle standaard door gat diameter is Φ130 mm, en nemen A2-15 spindle neus verbinding type, runout nauwkeurigheid van spindle is beter.
* De machine kan worden gebruikt om het korte conische oppervlak door de bovenste werktuigstaaf te snijden, en het lange conische oppervlak kan worden gedraaid door de bovenste werktuigstaaf en de longitudinale voeding samen.
* Hoog vermogen, hoge stijfheid en breed snelheidsbereik voor snelle en krachtige snijwerkzaamheden, snelheidsbereik van 3,15-315 t/min met 33 snelheden.
* Op basis van de bewerkingsbehoefte kunnen klanten kiezen voor elektrisch bewegende staartmateriaal, waardoor de arbeidsintensiteit van de werknemer wordt verminderd en de werkdoeltreffendheid wordt verbeterd.
Specificatie | Eenheid | AL-1000Bx4M |
Max. Sling over het bed. | mm | 1000 |
Max. Swing over cross slide | mm | 615 |
Afstand tussen centra | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- |
Max. draailengte | mm | Voor de toepassing van de in artikel 1, lid 1, onder a), bedoelde voorwaarden: |
Bedbreedte | mm | 755 |
Laadcapaciteit | kg | 6000 (optie: 8000) |
Spindel neus | - | A2-15 (8xM22) |
Spindelboor | mm | 130 |
Spindelconic | - | Metrische 140 |
Spindelversnellingsbereik | rpm | Voorwaarts: 3.15-315, CW: 3.5-291 |
Spindel snelheidsstap | stappen | Vooruit: 21, Achteruit: 12 |
X/Z-as voedersoorten | soorten | 56/56 |
Voerbereik | mm | Lange: 0,1-12; kruis: 0,05-6; bovenste gereedschapspeld: 0,025-3 |
Metrische draadklasse (soorten) | mm | 1-120 (44) |
Inch-draad (soorten) | TPI | 28-1/4 (31) |
Module-draadbereik (soorten) | MP | 0.5-60 (45) |
Diameterwijdte van de draad (soorten) | DP | 1/2-56 (38) |
Afstand spindelcentrum tot gereedschapsbasis | mm | 48 |
Hoek van draaiknop van de werktuigstaaf | ° | ± 90° |
Verplaatsingen op de dwarsglijbaan | mm | 520 |
De bovenste glijbaan | mm | 300 |
Grootte van het gereedschapsgedeelte | mm | 45x45 |
Snelvoersnelheid | mm/min | Lange lijn: 3740; kruis: 1870; bovenste gereedschapspeld: 935 |
Diameter van de staartvoet | mm | 160 |
Volledige verplaatsing | mm | 300 |
Schoppenvoetpen | - | MT6 |
Hoofdmotorvermogen | kw | 22 |
De lengte van de machine | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
Breedte van de machine | mm | 2150 |
Hoogte van de machine | mm | 1700 |

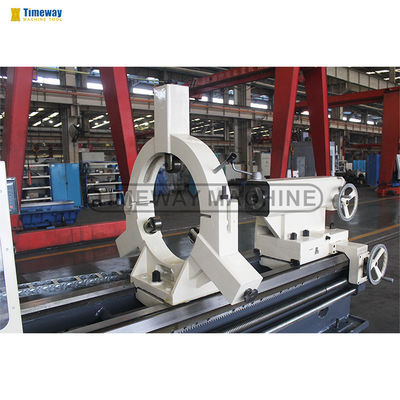

· 4-kaak onafhankelijke chuck · Steady rest (langer dan 3 M) · Volgt rust (langer dan 3 m) · Handmatig bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · Gezichtsplaat · Digitale indicator met 2 of 3 assen · Chuck bewaker · Overbelasting · Achterste spatscherm · Snel wisselend gereedschapspunt · Slijpstuk |
