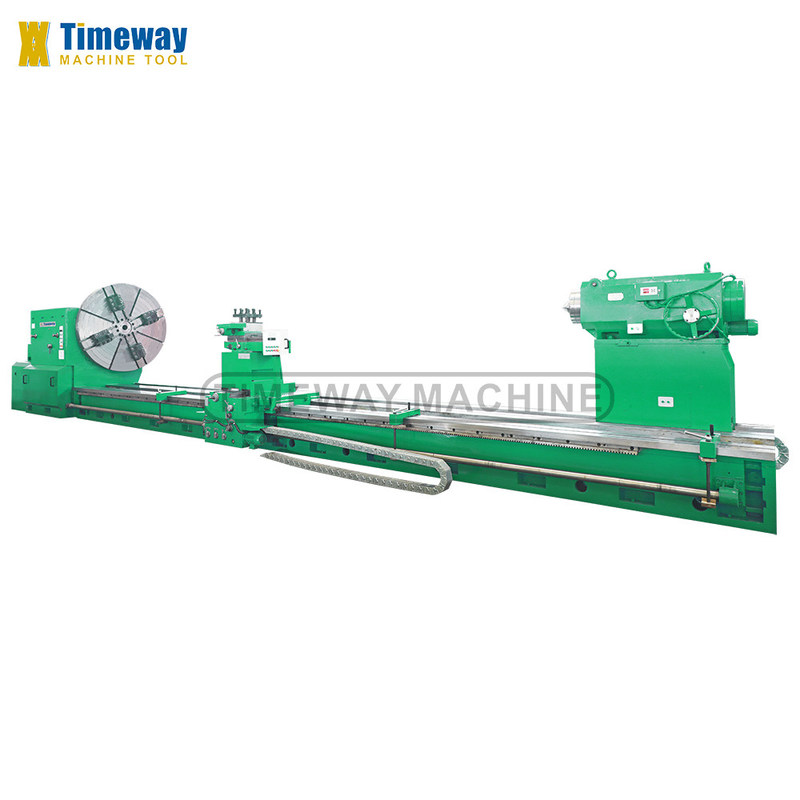

40 ton reusachtige horizontale zware grote draaibank met max. schommeling over de dwarsslide 2200mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | Al-1600H, AL-2000H, AL-2500H |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $450,000.00/sets 1-1 sets |
| Verpakking Details: | Houten pallet. |
| Levering vermogen: | 10 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 10000 | Versnellingsbereik van de spindel ((rpm): | 0.8 - 160 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1600 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 75 |
| Spanning: | 220V-440V | Afmeting ((L*W*H): | 13577x2515x2655 mm |
| Gewicht (kg): | 40000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Zware snijkracht | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | TPI: | 1-14 |
| Automatische rangschikking: | Handleiding | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Productsoort: | Horizontale draaibank voor zware werken | Laadcapaciteit: | 40tons |
| Max. Schommeling over Dwarsdia: | 2200 mm | Afstand tussen Centra: | 3000-20000 mm |
| Max. koppel van de chuck: | 80000N.m. | Bedbreedte: | 1600 mm ((3 glijbaan) |
| Max. Reis van Dwarsdia: | 800 mm | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Vervaardigingsbedrijf, bouwwerkzaamheden | Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland, Brazilië, Peru, Mexico, Rusland, Spanje, Chili, VAE, Zu |
| Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten | Max. Gekeerde lengte (mm): | 9800 mm |
| Spindelboring ((mm): | 85 | Jaar: | 2020 |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
1. De machine bed is integrale doosvormige drie rechthoekige spoorstructuur, die in eenmalig gieten met hoogwaardige gieten gegoten
Na twee verouderingsbehandelingen is de stabiliteit goed; de breedte van de geleidingsrail is 1600 mm, de stijfheid is
Het gebruik van de nieuwe technieken is zeer goed, en de antivibratie-capaciteit is sterk.
Precisie en goede retentie.
2Het belangrijkste aandrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2, 3 stappen wisselende snelheid, en de mechanische en elektrische snelheidsverhouding is 1:200De spindel heeft een snelheidsregeling van 0,8 tot 160 r/min.
3Het voersysteem is via de lichtbalk verbonden met de hoofddrive, zodat de voering rechtstreeks verband houdt met de spindelsnelheid en de voersnelheid gemakkelijk te selecteren is.
4De staartvoet is een draaibare structuur, die de slijtage en warmte van de centra vermindert.
5. De standaard werktuigmachine is uitgerust met elektrische bewegende staart, vermindert de arbeidsintensiteit van de bediener en verbetert de werkdoeltreffendheid.
6Deze serie werktuigmachines levert twee soorten middenframe, namelijk een gesloten middenframe en een open middenframe.
7. Twee rijen van hoogprecisie rekken zijn geïnstalleerd aan de voorzijde en achter de machine, de voorste rekken rijdt de wagen voeding naar
De achterste rij rekken drijft de staart voor gemotoriseerde beweging.
8. Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt binnenlandse beroemde merkproducten.
De box heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te vermijden.
om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.
De goed gemonteerde spindel heeft de kenmerken van een lage temperatuur
stijging, kleine thermische vervorming en hoge precisie, waardoor de spindel op lange termijn een relatief stabiele nauwkeurigheid behoudt
operatie.
Na twee verouderingsbehandelingen is de stabiliteit goed; de breedte van de geleidingsrail is 1600 mm, de stijfheid is
Het gebruik van de nieuwe technieken is zeer goed, en de antivibratie-capaciteit is sterk.
Precisie en goede retentie.
2Het belangrijkste aandrijfmechanisme van de werktuigmachine wordt aangedreven door een 75 kW gelijkstroommotor.22.2, 3 stappen wisselende snelheid, en de mechanische en elektrische snelheidsverhouding is 1:200De spindel heeft een snelheidsregeling van 0,8 tot 160 r/min.
3Het voersysteem is via de lichtbalk verbonden met de hoofddrive, zodat de voering rechtstreeks verband houdt met de spindelsnelheid en de voersnelheid gemakkelijk te selecteren is.
4De staartvoet is een draaibare structuur, die de slijtage en warmte van de centra vermindert.
5. De standaard werktuigmachine is uitgerust met elektrische bewegende staart, vermindert de arbeidsintensiteit van de bediener en verbetert de werkdoeltreffendheid.
6Deze serie werktuigmachines levert twee soorten middenframe, namelijk een gesloten middenframe en een open middenframe.
7. Twee rijen van hoogprecisie rekken zijn geïnstalleerd aan de voorzijde en achter de machine, de voorste rekken rijdt de wagen voeding naar
De achterste rij rekken drijft de staart voor gemotoriseerde beweging.
8. Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt binnenlandse beroemde merkproducten.
De box heeft een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te vermijden.
om de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.
De goed gemonteerde spindel heeft de kenmerken van een lage temperatuur
stijging, kleine thermische vervorming en hoge precisie, waardoor de spindel op lange termijn een relatief stabiele nauwkeurigheid behoudt
operatie.
Specificatie | Eenheid | AL-1600H | AL-2000H | AL-2500H | ||
Max. Sling over het bed. | mm | 1600 | 2000 | 2500 | ||
Max. Swing over cross slide | mm | 1250 | 1600 | 2200 | ||
Afstand tussen centra | mm | 3000 tot 20.000 | 3000 tot 20.000 | 3000 tot 20.000 | ||
Max. koppel van de chuck | N.m. | 80000 | 80000 | 80000 | ||
Bedbreedte | mm | 1600 (3 glijbaan) | 1600 (3 glijbaan) | 1600 (3 glijbaan) | ||
Laadcapaciteit | ton | 32 | 32 | 32 | ||
Spindelconic | - | 75° | 75° | 75° | ||
Schokdiameter | mm | 1600 | 1600/1800 | 1600/1800/2000 | ||
Spindelversnellingsbereik | rpm | 0.8-160 (stapsloos) | 0.8-160 (stapsloos) | 0.8-160 (stapsloos) | ||
Lange voedingsbereik | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
Bereik van kruisvoeding | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) | ||
Metrische draad | mm | 2 tot 40 | 2 tot 40 | 2 tot 40 | ||
Inch draad | TPI | 1-14 | 1-14 | 1-14 | ||
Module draad | MP | 1.5-20 | 1.5-20 | 1.5-20 | ||
Max. verplaatsing van de dwarsslider | mm | 725 | 725 | 800 | ||
Max. verplaatsing van de bovenste glijbaan | mm | 600 | 600 | 600 | ||
Afdeling van de gereedschapsstaaf | mm | 70x70 | 70x70 | 70x70 | ||
De diameter van de staartvoet | mm | 300 | 300 | 300 | ||
Volledige verplaatsing | mm | 300 | 300 | 300 | ||
Schoppenvoetpen | - | 100, 1:7 | 100, 1:7 | 100, 1:7 | ||
Snelvoersnelheid van de staart | mm/min | 3000 | 3000 | 3000 | ||
De snelheid van de voeding van de staartvoet | mm/min | 664 | 664 | 664 | ||
Hoofdmotorvermogen | kw | 75 | 75 | 75 | ||
De lengte van de machine | mm | 13577 tot en met 21577 | 13577 tot en met 21577 | 13577 tot en met 21577 | ||
Breedte van de machine | mm | 2479 | 2479 | 2515 | ||
Hoogte van de machine | mm | 2280 | 2580 | 2655 | ||
• 4-kaak onafhankelijke chuck • Regelmatig rusten • Dood midden van de staart • Koelsysteem • Werklamp • Elektrisch bewegende staart • Gereedschappen en gereedschapskist • Gelijkmatige wig en bouten • Handleiding (Engels) | • Gezichtsplaat • Digitale indicator met 2 of 3 assen • Chuck beveiliging • Bescherming van gereedschapsposten • Achterste spatscherm • Rollerondersteuning |

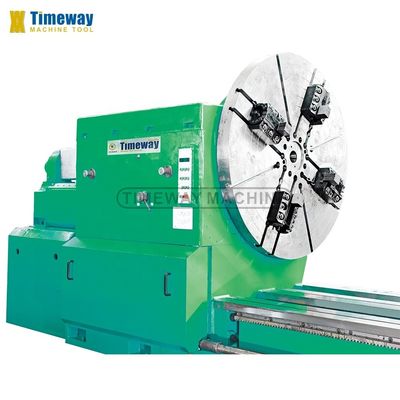

Spindeldoos:
Voor gigantische draaibank, de spindel door gat diameter 85 mm, box split structuur, hoge contact stijfheid; De spindel met behulp van de voorkant
en achterste steun type tweepunts steun mechanische structuur, zodat de grote draaiburken radiële uitloop en axiale uitloop, hoog
Hoogfrequente blussing en precisie slijpen van het werktuig, hoge precisie, soepele werking, laag geluid.
en achterste steun type tweepunts steun mechanische structuur, zodat de grote draaiburken radiële uitloop en axiale uitloop, hoog
Hoogfrequente blussing en precisie slijpen van het werktuig, hoge precisie, soepele werking, laag geluid.

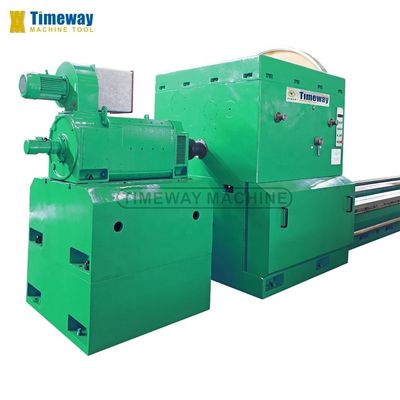

DC-hoofdmotor van 75 kW:
De zware draaiburken kunnen spindel snelheid te krijgen
0.8-160rpm met stapsloze, de hoofdtransmissie structuur wordt aangedreven door de DC 75KW hoofdmotor, groot koppel en sterk draaien
de kracht voor het zware snijwerk, wordt de spindel snelheid aangepast door aanpassing van de druk en het magnetisme.
0.8-160rpm met stapsloze, de hoofdtransmissie structuur wordt aangedreven door de DC 75KW hoofdmotor, groot koppel en sterk draaien
de kracht voor het zware snijwerk, wordt de spindel snelheid aangepast door aanpassing van de druk en het magnetisme.
Vervoer:

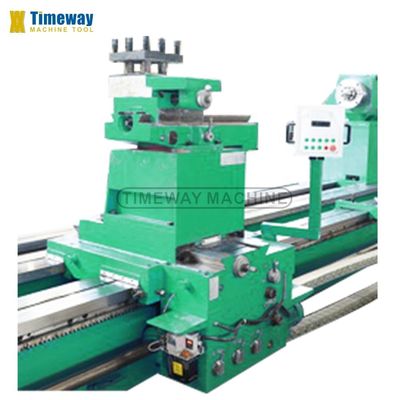

Het voersysteem van de draaibank is via de lichtbalk met de hoofddrive verbonden, zodat de voering rechtstreeks verband houdt met de spindel snelheid en de voersnelheid geschikt is om te selecteren.
Twee rijen racks van hoge precisie zijn voor en achter de gigantische zware draaibank geïnstalleerd.
De wagenvoeding om draaiende draden te realiseren, en het achterste rek aandrijft de gemotoriseerde beweging van de vijand.
Twee rijen racks van hoge precisie zijn voor en achter de gigantische zware draaibank geïnstalleerd.
De wagenvoeding om draaiende draden te realiseren, en het achterste rek aandrijft de gemotoriseerde beweging van de vijand.
Drie schuifrails:
Het grote zware voertuig gebruikt de drie schuifrails, de breedte van het bed is tot 1600 mm, hoge stijfheid en sterke anti-vibratie zodat de laadcapaciteit 40 ton is.
De rails van de draaibank zijn gemiddeld gehard (HRC68) en gemalen door een geïmporteerde railslijpmachine.
De rails van de draaibank zijn gemiddeld gehard (HRC68) en gemalen door een geïmporteerde railslijpmachine.

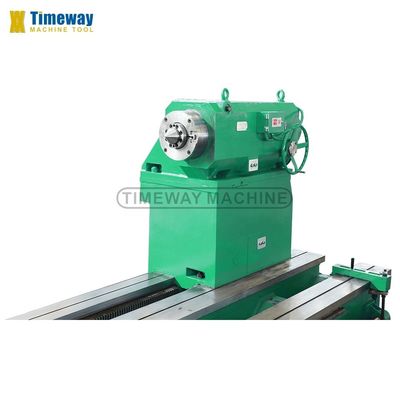

Tialstock:
Hoge stijfheid en grote draagkracht.
De diameter van de staart: 400 mm.
Centrale conische hoek: 75°
De effectieve afstand van de staart: 300 mm.
Verplaatsing van het staartstuk: 15 mm
De diameter van de staart: 400 mm.
Centrale conische hoek: 75°
De effectieve afstand van de staart: 300 mm.
Verplaatsing van het staartstuk: 15 mm
Steady rest and roller support:
De grote draaibanden zijn standaard voorzien van een vaste rust, de rolophanging is optioneel voor de keuze van de klant.
Elektrische kast:
Duidelijke draadopstelling, CE-markering van elektrische componenten.
