Handmatige draaibank met hoge precisie met een snelheidsbereik van spindel 25 2000 tpm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | CL-410 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $29,999.00/sets 1-2 sets |
| Verpakking Details: | houten behuizing (kan worden gefumineerd) of multiplex |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 2000 | Versnellingsbereik van de spindel ((rpm): | 25 - 2000 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Breedte van het bed (mm): | 410 |
| Type: | horizontaal | Spanning: | Op verzoek van de klant |
| Afmeting ((L*W*H): | 220*108*137 cm | Gewicht (kg): | 1670 kg |
| Garantie: | Eén jaar, één jaar | Belangrijkste verkooppunten: | Automatisch |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| CNC of niet: | Normaal | Automatische rangschikking: | Handleiding |
| Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | Max. Schommeling over Dwarsdia: | 220 mm |
| Max. Schommeling in Gap: | 640mm | Geldige lengte van de splitsing: | 165 mm |
| Breedte van Bed: | 300 mm | Max. lengte van het werkstuk: | 3000 mm |
| De as droeg: | 80 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 58 | Toepasselijke sectoren: | Kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, fabrieken voor voeds |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland, Mexico, Spanje, Zuid-Afrika, Australië | Kerncomponenten: | Motor, motor |
| Max. Gekeerde lengte (mm): | 2000 mm | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
* Op grote schaal gebruikt in de algemene machinefabricage, de productie, de enkelstukfabricage en andere velden.
* Eenvoudige, stabiele en nauwkeurig aanpasbare snelheids- en voedingsinstellingen.
* De draaibank bestaat uit één stuk, is buigvast en trillingsvrij, waardoor een nauwkeurige draaiing mogelijk is.

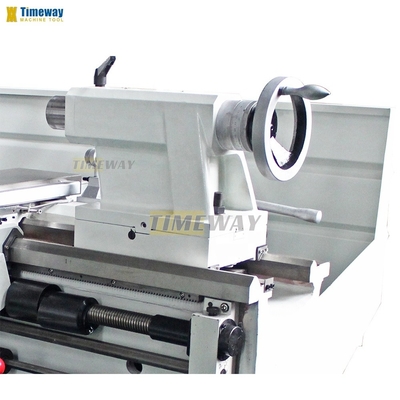

* Verstelbare staart met fijne schaal voor conisch draaien
* Eenvoudige, stabiele en nauwkeurig aanpasbare snelheids- en voedingsinstellingen.
* De draaibank bestaat uit één stuk, is buigvast en trillingsvrij, waardoor een nauwkeurige draaiing mogelijk is.
* Verstelbare staart met fijne schaal voor conisch draaien
Specificatie | Eenheid | CL-410 | CL-460 | CL-510 | CL-560 |
Sling over het bed. | mm | φ410 | φ460 | φ510 | φ560 |
Swing over cross slide | mm | φ220 | φ270 | φ300 | φ350 |
Swing in gap | mm | φ640 | φ690 | φ738 | φ788 |
Afstand tussen centra | mm | 1000/1500/2000 | 1000/1500/2000 | 1000/1500/2000/3000 | 1000/1500/2000/3000 |
Geldige lengte van de splitsing | mm | 165 | 165 | 200 | 200 |
Breedte van het bed | mm | 300 | 300 | 350 | 350 |
Spindel neus | D1-6 | D1-6 | D1-8 | D1-8 | |
Spindelboor | mm | 58 | 58 | 80 | 80 |
Taper van spindelboor | Nr. 6 Morse | Nr. 6 Morse | Nr.7 Morse | Nr.7 Morse | |
Versnellingsbereik van spindel | r/min | 12 wisselingen, 25-2000 r/min | 12 wisselingen, 25-2000 r/min | 12veranderingen, 25-1600 | 12veranderingen, 25-1600 |
Max.verplaatsing van bovenste glijbaan | mm | 128 | 128 | 130 | 130 |
Max.verplaatsing van de dwarsslider | mm | 285 | 285 | 326 | 326 |
Maximaal stuk gereedschap | mm | 25x25 | 25x25 | 25x25 | 25x25 |
Spanningsdraad van schroeven | mm | 6 of 4 TPI. | 6 of 4 TPI. | 6 of 4 TPI. | 6 of 4 TPI. |
Langetermijnvoerbereik | mm/omwenteling | 42 soorten, 0.031-1.7 | 42 soorten, 0.031-1.7 | 35 soorten, 0,059-1.646 | 35 soorten, 0,059-1.646 |
Crossfeedbereik | mm/omwenteling | 42 soorten, 0,014-0.784 | 42 soorten, 0,014-0.784 | 35 soorten, 0,020-0.573 | 35 soorten, 0,020-0.573 |
Metrische draadbereik | mm | 0.1-14 (41 soorten) | 0.1-14 (41 soorten) | 0.2-14 (47 soorten) | 0.2-14 (47 soorten) |
Inch draad bereik | T.P.I. | 2-112 (60 soorten) | 2-112 (60 soorten) | 2-112 (60 soorten) | 2-112 (60 soorten) |
Diameterhoogte bereik | D.P. | 4-112 (50 soorten) | 4-112 (50 soorten) | 4-112 (50 soorten) | 4-112 (50 soorten) |
Module pitches range | M.P. | 0.1-7 (34 soorten) | 0.1-7 (34 soorten) | 0.1-7 (39 soorten) | 0.1-7 (39 soorten) |
Dia. van staarthoes | mm | 60 | 60 | 75 | 75 |
Vervoer van de staarshulp | mm | 128 | 128 | 180 | 180 |
Taper van de staarthoes | Nr. 4 Morse | Nr. 4 Morse | Nr. 5 Morse | Nr. 5 Morse | |
Vermogen van de hoofdmotor | kw | 5.5 (7,5 pk) | 5.5 (7,5 pk) | 7.5 (10 pk) | 7.5 (10 pk) |
Vermogen van koelmiddelpomp | kw | 0.1 | 0.1 | 0.1 | 0.1 |
Algemene afmetingen ((LxWxH) | cm | 220/275/325x108x137 | 220/275/325x108x137 | 240/290/340/440x112x143 | 240/290/340/440x112x143 |
Verpakkingsgrootte ((LxWxH)) | cm | 225/280/330x112x162 | 225/280/330x112x162 | 246/296/346/446x113x182 | 246/296/346/446x113x182 |
Nettogewicht | kg | 1670/1920/2070 | 1720/1970/2120 | 1985/2335/2685/3385 | 2020/2370/2720/3420 |
Bruto gewicht | kg | 1980/2265/2450 | 2045/2330/2515 | 2330/2700/3070/3810 | 2370/2740/3110/3850 |

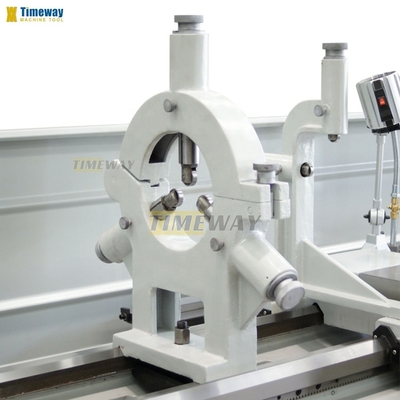

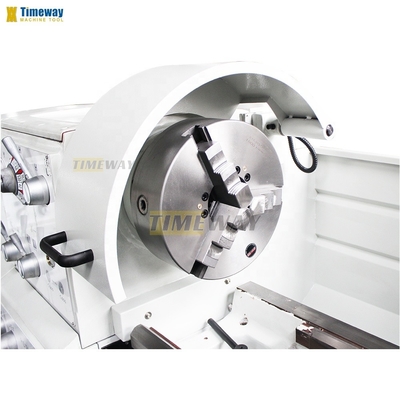

·3 kaakschok · 4 kaakschokken · Dood centrum · Gezichtsplaat · Steeds rusten · Volgt de rust · Verminderingsmantel · Oliepistool · Koelmiddel systeem · Werklicht · Achtervolgingswiel | · Snel wisselgereedschapspost · 2/3 as DRO ·Wooncentrum · Taper draaibare bevestiging ·Chuck bewaker. ·Schroefbeschermer ·Gereedschapspostbewaker |
