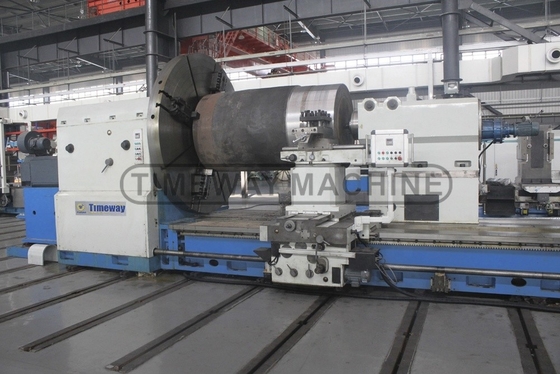

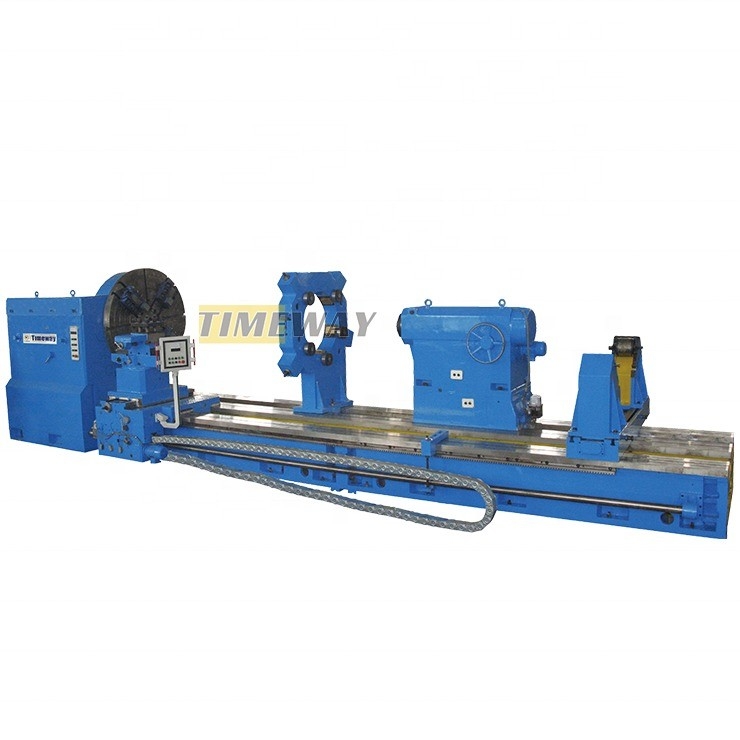

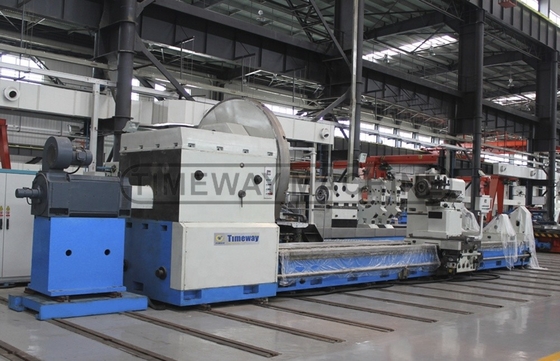

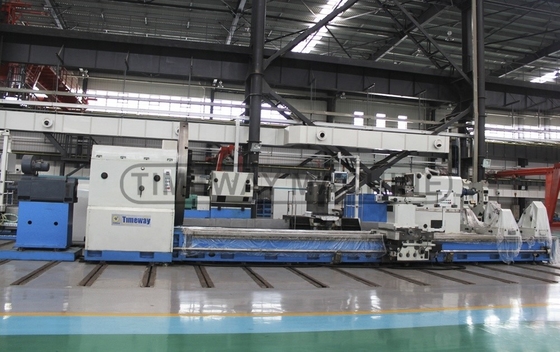

75kW spindelmotorkracht Zware horizontale draaimachine met grote capaciteit
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-1600Hx6000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $340,000.00/sets 1-2 sets |
| Verpakking Details: | in houten behuizing (kan worden gefumigeerd) of in multiplexbehuizing |
| Levering vermogen: | 50 sets per jaar |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 6000 | Versnellingsbereik van de spindel ((rpm): | 0.8 - 160 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 1600 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 75 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 16577 x 2479 x 2280 mm |
| Gewicht (kg): | 30000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Laadcapaciteit: | 25/32/40 ton |
| Schokdiameter: | 1600 mm | Spindelconner: | 1:7 |
| X/Z-asvoersnelheid: | 1500mm/min | X/Z-as snelle toevoer snelheid: | 3000mm/min |
| Snelvoersnelheid van de staart: | 3000mm/min | De snelheid van de snelvoeding van de staarthouder: | 664 mm/min |
| Draadverwerking: | Verstelstelstel | Hoofdmotor: | DC-motor met groot vermogen |
| Naverkoopservice: | Online ondersteuning | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Kleding, bouwmaterialen, machines, fabrieken, boerderijen, detailhandel, bouw, energie en mijnbouw | Locatie van de showroom: | Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Italië, Duitsland, Brazilië, Mexico, Spanje, |
| Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten | Spindelboring ((mm): | 85 |
| Max. Gekeerde lengte (mm): | 5800 mm | Jaar: | 2021 |
| Haven: | De Havens van China | ||
Productomschrijving
Beschrijving van de producten
Kenmerken:
1.Stabele prestaties: geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen
en niet-dermetalen.
2De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de
In het glijdend geleidingsoppervlak wordt de anti-kruipgeleiding gebruikt.
de plaattechnologie wordt toegepast en de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn,
het voorkomen van lage snelheidskruipen.
3.Hoge stijfheid van het totale bed met een span van 600 mm, die zorgt voor een sterke stabiliteit en hoge precisie van de machine, en
laadvermogen tot 3000 kg.
4.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.
een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.
De voorkant van de hoofdas is voorzien van een drievoudige steun.
De banden in de kop van de tandwiel zijn voorzien van een verstelbare drager en een verstelbare drager.
De goed gemonteerde spindel heeft de kenmerken van een laag geluidsniveau.
Temperatuurverhoging, geringe thermische vervorming en hoge precisie waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens de bewerking van de spindel.
langdurige werking.
5.De bovenste glijbaan kan korte kegel draaien door automatische voeding of met de hand, bovenste glijbaan en longitudinale voeding worden gecombineerd om de lange
een kegelvormig oppervlak.
1.Stabele prestaties: geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen
en niet-dermetalen.
2De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de
In het glijdend geleidingsoppervlak wordt de anti-kruipgeleiding gebruikt.
de plaattechnologie wordt toegepast en de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn,
het voorkomen van lage snelheidskruipen.
3.Hoge stijfheid van het totale bed met een span van 600 mm, die zorgt voor een sterke stabiliteit en hoge precisie van de machine, en
laadvermogen tot 3000 kg.
4.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.
een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.
De voorkant van de hoofdas is voorzien van een drievoudige steun.
De banden in de kop van de tandwiel zijn voorzien van een verstelbare drager en een verstelbare drager.
De goed gemonteerde spindel heeft de kenmerken van een laag geluidsniveau.
Temperatuurverhoging, geringe thermische vervorming en hoge precisie waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens de bewerking van de spindel.
langdurige werking.
5.De bovenste glijbaan kan korte kegel draaien door automatische voeding of met de hand, bovenste glijbaan en longitudinale voeding worden gecombineerd om de lange
een kegelvormig oppervlak.
Specificatie | Eenheid | AL-1600H | AL-2000H | AL-2500H |
Max. Sling over het bed. | mm | 1600 | 2000 | 2500 |
Max. Swing over cross slide | mm | 1250 | 1600 | 2200 |
Afstand tussen centra | mm | 3000 tot 20.000 | 3000 tot 20.000 | 3000 tot 20.000 |
Max. koppel van de chuck | N.m. | 80000 | 80000 | 80000 |
Bedbreedte | mm | 1600 (3 glijbaan) | 1600 (3 glijbaan) | 1600 (3 glijbaan) |
Laadcapaciteit | ton | 32 | 32 | 32 |
Spindelconic | - | 75° | 75° | 75° |
Schokdiameter | mm | 1600 | 1600/1800 | 1600/1800/2000 |
Spindelversnellingsbereik | rpm | 0.8-160 (stapsloos) | 0.8-160 (stapsloos) | 0.8-160 (stapsloos) |
Lange voedingsbereik | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Bereik van kruisvoeding | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Metrische draad | mm | 2 tot 40 | 2 tot 40 | 2 tot 40 |
Inch draad | TPI | 1-14 | 1-14 | 1-14 |
Module draad | MP | 1.5-20 | 1.5-20 | 1.5-20 |
Max. verplaatsing van de dwarsslider | mm | 725 | 725 | 800 |
Max. verplaatsing van de bovenste glijbaan | mm | 600 | 600 | 600 |
Afdeling van de gereedschapsstaaf | mm | 70x70 | 70x70 | 70x70 |
De diameter van de staartvoet | mm | 300 | 300 | 300 |
Volledige verplaatsing | mm | 300 | 300 | 300 |
Schoppenvoetpen | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Snelvoersnelheid van de staart | mm/min | 3000 | 3000 | 3000 |
De snelheid van de voeding van de staartvoet | mm/min | 664 | 664 | 664 |
Hoofdmotorvermogen | kw | 75 | 75 | 75 |
De lengte van de machine | mm | 13577 tot en met 21577 | 13577 tot en met 21577 | 13577 tot en met 21577 |
Breedte van de machine | mm | 2479 | 2479 | 2515 |
Hoogte van de machine | mm | 2280 | 2580 | 2655 |
· 3-koppige klep · Steady rest (langer dan 2 M) · Volgt rust (langer dan 2 m) · Handmatig bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · 4-kaak onafhankelijke chuck · Gezichtsplaat · Digitale indicator met 2 of 3 assen · Chuck bewaker · Overbelasting · Achterste spatscherm · Snel wisselend gereedschapspunt |
Spindeldoos:
De zware draaibank heeft 18 stappen naar voren spindel snelheid 6-750 r/min; en heeft ook 6 stappen omgekeerd 10-775 r/min.
Spindel & draaibank:
De 3-koppige klep is standaard voor de horizontale draaibank, en de 4-koppige klep en de gezichtsplaat zijn optioneel.Pull-push spindel beveiliging is optioneel, sluit de spindel af wanneer deze wordt geopend.
Bescherming van gereedschapsposten (facultatief):
Een opvouwbare beschermingsbeschermer voor de werktuigpost kan de veiligheid van de werknemer effectief beschermen en belemmert de vervanging van het werktuig niet.
2-as/DRO met drie assen:
Op verzoek van de klant is de DRO beschikbaar om de draaibank direct te bedienen.
