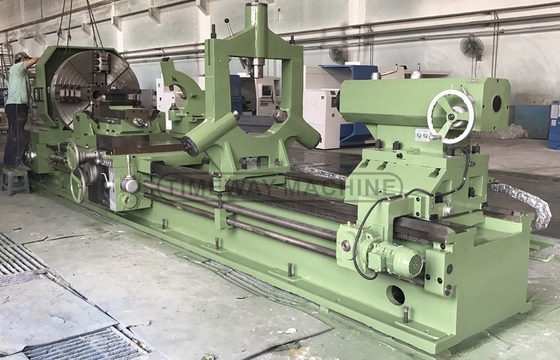

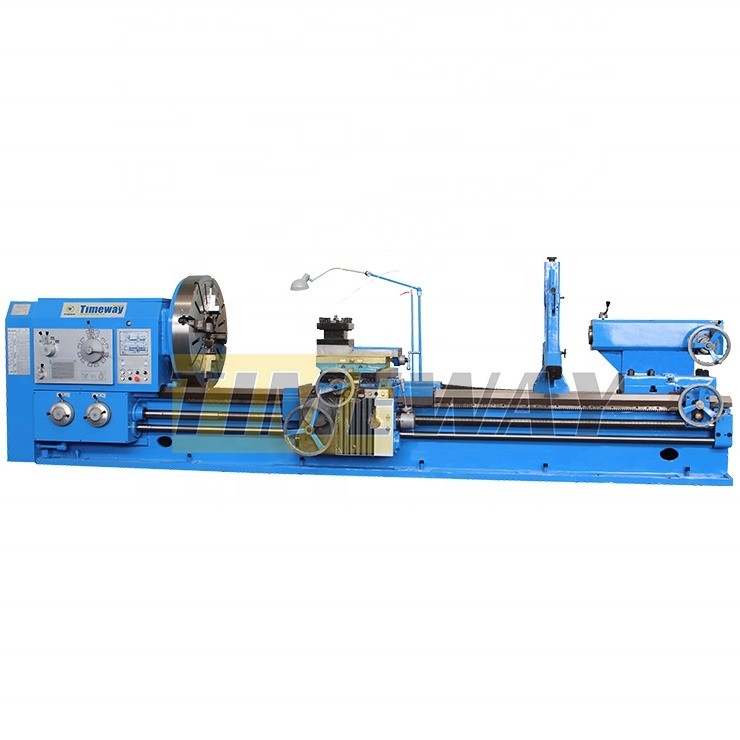

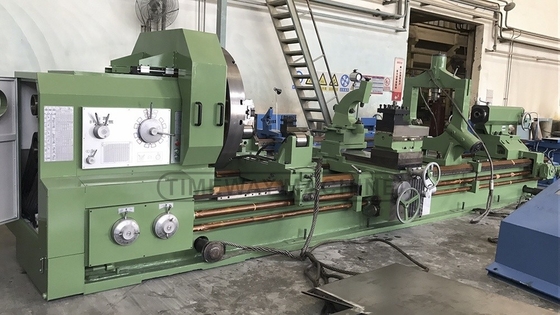

1600mm swing zware horizontale draaibank met max. swing over cross slide 1210mm
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Modelnummer: | AL-1600Cx6000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $100,000.00/sets 1-1 sets |
| Verpakking Details: | houten behuizing (kan worden gefumigeerd) of multiplexbehuizing |
| Levering vermogen: | 20 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 6000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 970 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 9020x1995x2525mm |
| Gewicht (kg): | 18000 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur: | Gepersonaliseerde optie |
| Max. schommeling over bed: | 1600 mm | Max. Schommeling over Dwarsdia: | 1210MM |
| Chuck Grootte: | 1250 mm | Max. Gewicht van het werkstuk: | 10000 kg |
| Reizen op de X-as: | 650 mm | Z-as Reis: | 6000 mm |
| Hoofdgereedschap-postvervoer: | 300 mm | Grootte van het gereedschapsgedeelte: | 45X45mm |
| Gidstype: | V-platen | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieshops voor machines, productie-installaties, voedsel- en drankenfabr |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Mexico, | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 5800 mm | Jaar: | 2021 |
| Haven: | Chinese haven | ||
Productomschrijving
Beschrijving van de producten
De titel staat hier.
1.Deze serie zware draaibank adopteert 970mm breed inductie geharde en grond bed gids
de weg, dus van
uitstekende stabiliteit, hoge stijfheid en met maximaal 10 ton lagers tussen de middelpunten.
2.De hoofdspindel is van precisie-rollagers 3-punts ondersteunende structuur. zadel gids manieren met Teflon gordel gecoat. Roterende staartvoet structuur om wrijving en warmteopwekking te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibranchen, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaien van metrische of inch-draad en diameter-pijldraad.enz..
4Het motoriseerde korte conische draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conische kan door bovenste schuif gecombineerd met een longitudinale voeding worden uitgevoerd.Deze machines kunnen ook boren., trepanning en boorprocessen, enz.
de weg, dus van
uitstekende stabiliteit, hoge stijfheid en met maximaal 10 ton lagers tussen de middelpunten.
2.De hoofdspindel is van precisie-rollagers 3-punts ondersteunende structuur. zadel gids manieren met Teflon gordel gecoat. Roterende staartvoet structuur om wrijving en warmteopwekking te minimaliseren.
3Deze machines zijn geschikt voor verschillende draaibranchen, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaien van metrische of inch-draad en diameter-pijldraad.enz..
4Het motoriseerde korte conische draaien kan door de bovenste schuif zelfstandig worden uitgevoerd, en het motoriseerde draaien van de lange conische kan door bovenste schuif gecombineerd met een longitudinale voeding worden uitgevoerd.Deze machines kunnen ook boren., trepanning en boorprocessen, enz.
· 4-kaak onafhankelijke chuck · Steady rest (langer dan 3 M) · Volgt rust (langer dan 3 m) · Elektrisch bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · Gezichtsplaat · Digitale indicator met 2 of 3 assen · Chuck bewaker · Bescherming van gereedschapsposten · Achterste spatscherm · Snel wisselend gereedschapspunt · Slijpstuk |
Specificatie | Al-1250C | AL-1400C | AL-1600C | AL-1800C | ||||||
Capaciteit | Sling over het bed. | 1250 | 1400 | 1600 | 1800 | |||||
Swing over cross slide | 865 | 1010 | 1210 | 1280 | ||||||
Max.lengte van het werkstuk | Voor de toepassing van deze verordening geldt de volgende voorwaarden: | |||||||||
Max.lengte van de draai | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||||||
Breedte van het bed | 970 | |||||||||
Max.koppel van de spindel | 12590 | |||||||||
Max.snijkracht | 45000 | |||||||||
Max.kracht van de logitidale | 18000 | |||||||||
Max.gewicht van het werkstuk | 10000 | |||||||||
Spindel | Dia. van de spindelboor | 130 | ||||||||
Taper van spindel | metric140 | |||||||||
Aantal voorwaarts draaiende | 21 soorten | |||||||||
Aantal achteruitdraaien | 12 soorten | |||||||||
Spindel snelheid | Voorwaarts | 3.15-315 | ||||||||
Achteruit | 3.5-291 | |||||||||
Voedingsbeweging | Aantal voedingsmiddelen per omwenteling | (langs/over) 56/56 | ||||||||
Voeder per omwenteling | Longudinale | 0.1-12(0.004"-0.473" | ||||||||
Transverse | 0.05-6 ((0.002"-0.236") | |||||||||
Hoogste gereedschapspeld | 0.025-3(0.001"-0.118") | |||||||||
Nummer en bereik van de metrische draad | 44 soorten:1-120 | |||||||||
Nr. en bereik van de inches draad | 31 soorten:28-1/4 | |||||||||
Nummer en bereik van de module draad | 45 soorten:0.5-60 | |||||||||
Nummer en bereik van de diameter van de draad | 38 soorten:1/2-56 | |||||||||
Gereedschapspost | Grootte van de werktuigstaaf | 45×45 | ||||||||
schommelbereik van de gereedschapspal | ± 90o | |||||||||
Max.verplaatsing van de dwarsslider | 650 | |||||||||
Max.verplaatsing van bovenste glijbaan | 300 | |||||||||
Vinnige gebruik van gereedschapsposten | Langetermijnl: 3740 Tranverse: 1870 Top dia:935 | |||||||||
Tailstock | Di. van staartvoet | 220 | ||||||||
Voertuig van de staartvoet | 300 | |||||||||
Taper gat van staartvoet | Morse No.6# | |||||||||
Andere | Hoofdmotorvermogen | 22 | ||||||||
Vermogen van de snelbewegingsmotor van de werktuigpost | 1.5 | |||||||||
Vermogen van de koelpomp | 0.15 | |||||||||
Over het algemeen afmeting | Lange | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||||||
Breedte | 1995 | |||||||||
Hoogte | 2175 | 2325 | 2525 | 2725 | ||||||
Waarom u ons kiest
Renishaw laser interferometer:
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
