Spindelsnelheid 25 1600 rpm Precision Gap-bed TORNOS CL-800S Competitive
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | CE norms |
| Modelnummer: | CL-800S |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $15,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (gefumineerd) |
| Levering vermogen: | 50 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 25 - 1600 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Lichte Plicht | Breedte van het bed (mm): | 400 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 7.5 |
| Spanning: | Zonodig. | Afmeting ((L*W*H): | 3210/3710/4710 x 1230 x 1670 mm |
| Gewicht (kg): | 3980 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Concurrerende prijs | Tipe in de handel brengen: | Warm product 2019 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Automatische rangschikking: | Handleiding | Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland, Online-ondersteun |
| draaibank: | Machines en toestellen | Max. Schommelingsdiameter: | 800 mm |
| Kracht: | 7.5 kW | Gewicht: | 2800/2900/3300 kg |
| Na garantie service: | Online ondersteuning | Plaats van de lokale dienst: | Canada, Verenigd Koninkrijk, Verenigde Staten, Duitsland |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Fabriek |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Duitsland | Kerncomponenten: | Lagers |
| Spindelboring ((mm): | 105 | Max. Gekeerde lengte (mm): | 3000 mm |
| Jaar: | 2020 | Haven: | haven van Shanghai |
Productomschrijving

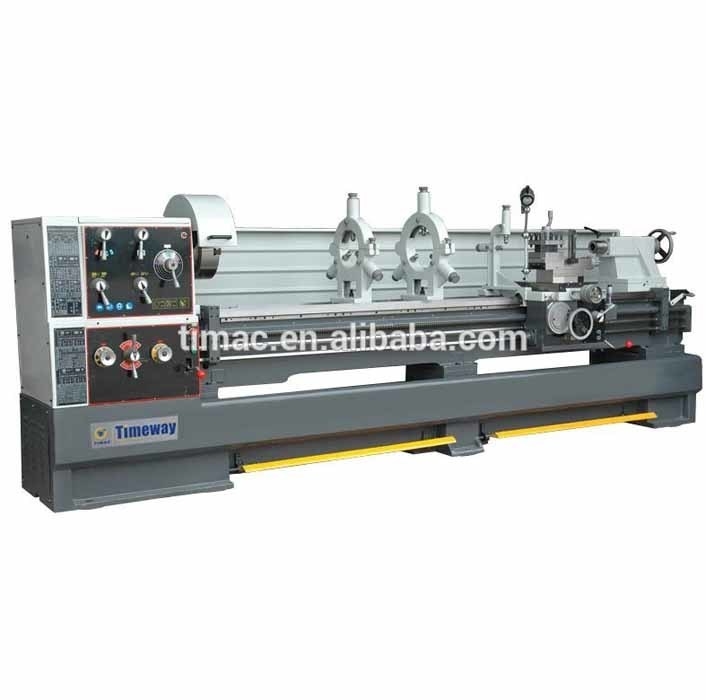

Precision Gap-Bed Lathe TORNS
Kenmerken:
1. krachtige precisie tandwielen met kosteneffectieve;
2Je hoeft geen tandwielen te veranderen. Je kunt alle metrische en inch draad draaien zoals aangegeven in de grafiek.
3. Drie punten steun voor spindel;
4. Clutch in de scharnier voor de veiligheid en voor het wijzigen van de voedingsrichting van de scharnier zonder verandering van de spindel rijrichting.
Parameter:
| Model | CL-510 | CL-560 | CL-660 | CL-800S | CL-800 |
| Sling over het bed. | 510 mm ((20") | 560 mm ((22") | Φ660 mm | Φ800 mm | |
| Swing over cross slide | 300 mm ((11-7/8") | 350 mm ((13-3/4") | Φ440 mm | Φ570 mm | Φ560 mm |
| Swing in gap | 738 mm (((29") | 788 mm (((31") | Φ900 mm | Φ1035 mm | Φ1040 mm |
| Afstand tussen centra | 1500 mm/2000 mm | 1500 mm/2000 mm/3000 mm | |||
| Geldige lengte van de kloof | 200 mm ((8") | 250 mm | |||
| Breedte van het bed | 350 mm ((13-3/4") | 400 mm | 400 mm | 510 mm | |
| Spindel neus | D1-8 | ||||
| Spindelboor | 80 mm ((3-1/8") | Φ105 mm | |||
| Taper van spindelboor | Nr.7 Morse | Φ113mm(1:20)/MT5 | |||
| Versnellingsbereik van spindel | 12wisselingen25-1600 r/min | 16wisselingen25-1600 tpm | 16wisselingen17-1100 tpm | ||
| Max.verplaatsing van bovenste glijbaan | 130 mm ((5-1/8") | 230 mm | |||
| Max.verplaatsing van de dwarsslider | 326 mm ((12-15/16") | 368 mm | 420 mm | ||
| Max. stuk gereedschap | 25×25mm ((1"×1") | ||||
| Spanningsdraad van schroeven | 6mm of 4TPI. | Φ40mm × 2T.P.I. of Φ40mm × 12mm | |||
| Langetermijnvoerbereik | 35 soorten, 0,059-1,646 mm/rv ((0,0022"-0,0612"/rv) | 25 soorten, 0,044-1,48 mm/rv (0,00165"-0,05497"/rv) | |||
| Crossfeedbereik | 35 soorten, 0,020-0,573 mm ((0.00048-"0.01354") | 25 soorten, 0,022-0,74 mm/rv (0.00083"-0,02774"/rv) | |||
| Metrische draadbereik | 47soorten0,2-14mm | 0.45-120 mm (54 soorten) | |||
| Inch draad bereik | 60kinds2-112T.P.L. | 7/16-80T.P.I. (54 soorten) | |||
| Diameterhoogte bereik | 50 kinds4-112D.P. | 7/8-160DP (42 soorten) | |||
| Module pitches range | 39 soorten 0.1-7M.P. | 0.25-60MP (46 soorten) | |||
| Dia. van staarthoes | 75 mm (((3") | Φ90 mm | |||
| Vervoer van de staarshulp | 180 mm ((7") | 235 mm | |||
| Taper van de staarthoes | Nr. 5 Morse | ||||
| Vermogen van de hoofdmotor | 7.5kw ((10 pk) 3PH | 11 kW (15 pk) | |||
| Vermogen van koelmiddelpomp | 0.1kW ((1/8 pk) 3PH | ||||
| Algemene afmeting ((L×W×H) cm | 290/340×112×143 | 321/371/471cm × 123cm × 167cm | 321/371/471cm × 136cm × 167cm | ||
| Verpakkingsgrootte ((L×W×H) cm | 296/346 × 113 × 182 | 324/374/474cm × 114cm × 191cm | 324/374/474cm × 127 cm x 191 cm | ||
| Nettogewicht | 2335/2685 | 2370/2720 | 2800/2900/ 3300 kg | 2850/3050/ 3450 kg | 3100/3300/ 3900 kg |
| Bruto gewicht | 2700/3070 | 2740/3110 | 3100/3200/ 3700 kg | 3180/3450/ 3980 kg | 3450/3750/ 4450 kg |
***Standaard accessoires:
3 jaw chuck, 4 jaw chuck, gezicht plaat, Steady rust, volg rust, wisselende versnellingen, dood centrum, reductie mouw, oliepistool, Chasing wijzerplaat indicator, centra, koelsysteem, Werkt licht,Voetremstelsel, Handleiding ((Engelse editie)
***Facultationeel accessoire:
Digitaal afleesysteem (D.R.O.), snel wisselgereedschapspunt, Taper-draaien

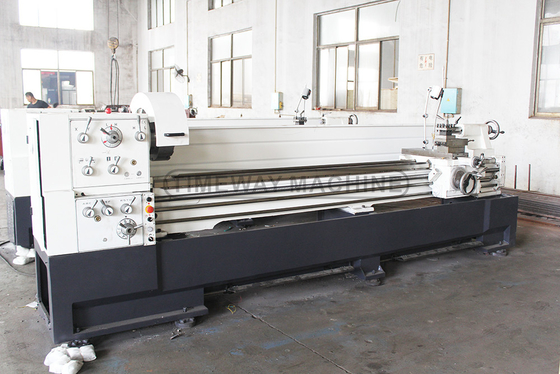

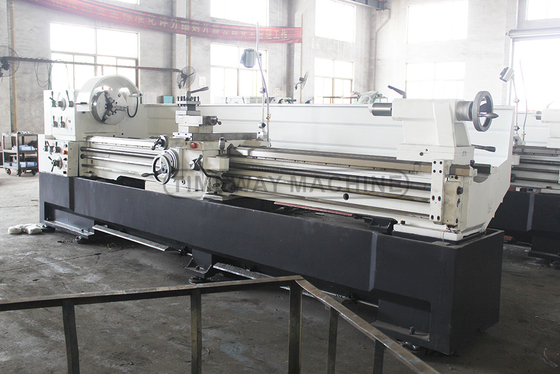

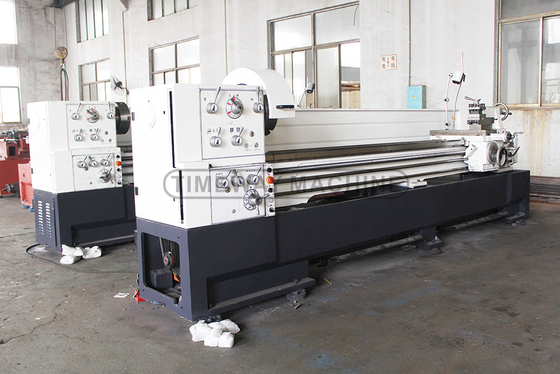

Detailbeeld:
| |
| |
| |
Verpakking:Houten pallet en plastic deksel (standaard)
of Plywood hoesje (Facultatief)
Verpakkingsmaat:
Eén stuk in één behuizing: 2950*1150*1750MM NW/GW: 1850/2250KG
Geladen container: 4 sets / 20'GP
