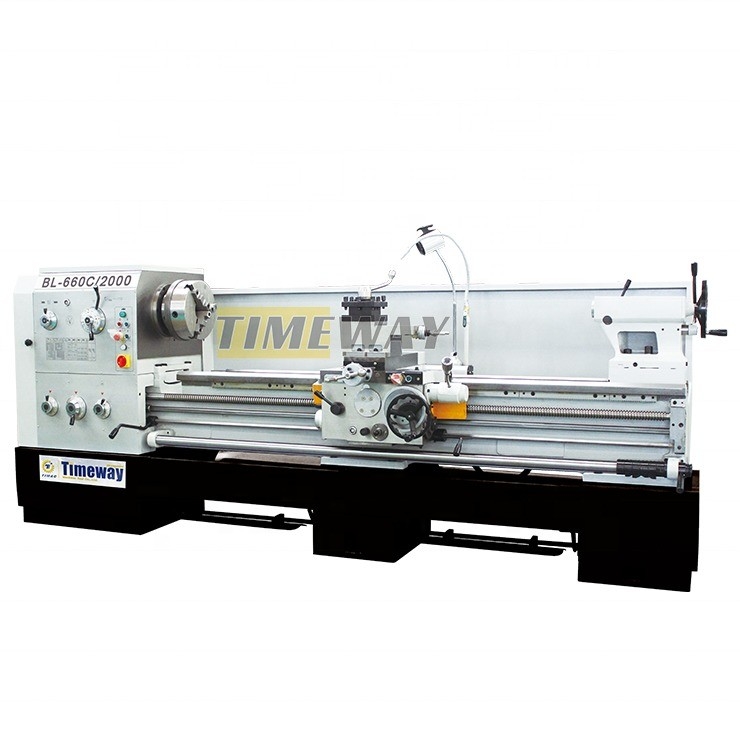

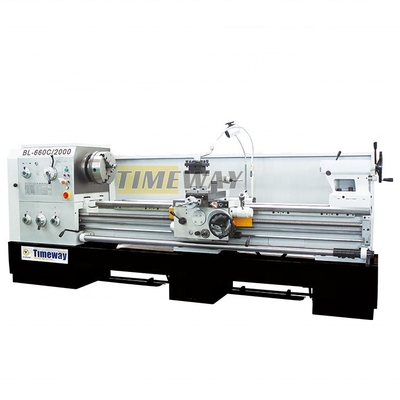

Sterk aanbevolen 1640 Gear Head Gap Bed Lathe met 75mm Tailstock Quill Diameter
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
| Certificering: | TUV |
| Modelnummer: | Voor de toepassing van deze richtlijn geldt de volgende voorschriften: |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $9,900.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 2950 | Versnellingsbereik van de spindel ((rpm): | 26 - 1600 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | horizontaal |
| Spanning: | Zoals vereist! | Gewicht (kg): | 2050 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| CNC of niet: | Normaal | Automatische rangschikking: | Semi-automatische |
| Naverkoopservice: | Online ondersteuning | draaibank met tandwielkop: | 1640, 1660 |
| Max. Schommelingsdiameter: | 400 mm | Kracht: | 4/5,5 kW |
| X-as snelle toevoer snelheid: | 50 Hz: 1.9; 60 Hz: 2,3 m/min. | Z-as snelle toevoer snelheid: | 50 Hz: 4.5; 60 Hz: 5,4 m/min. |
| Diameter van de staartvoet: | 75 mm | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 105 | Toepasselijke sectoren: | Fabriek |
| Locatie van de showroom: | Verenigde Staten, Duitsland, India, Spanje, Colombia, Oekraïne, Oezbekistan | Kerncomponenten: | Motor, versnellingsbak |
| Max. Gekeerde lengte (mm): | 2950 mm | Haven: | Chinese haven |
Productomschrijving
Beschrijving van de producten
Kenmerken:
De draaibank van de serie is geschikt voor alle soorten draaibank, zoals interne en externe draaibank, conische draaibank en andere draaibanden, einddraaibank,ook het draaien van alle soorten gewone draad: Inch, Metric, Module en D.P.; boor, reaming, tap en groove broaching uitvoeren.
De draaibank van de serie is geschikt voor alle soorten draaibank, zoals interne en externe draaibank, conische draaibank en andere draaibanden, einddraaibank,ook het draaien van alle soorten gewone draad: Inch, Metric, Module en D.P.; boor, reaming, tap en groove broaching uitvoeren.
Hoog torsionele horizontale draaibank, hoogwaardige gietijzerfabricage,geleiding door middel van de middenfrequentieverdoofing en precisiebewerking.
PTFE-gids zachte riem, slijtvast, trillingen absorberend, goede nauwkeurigheid stabiel.
De spindel heeft drie ondersteunende structuren, goede stijfheid, hoge precisie,
Sterk gesneden.
Sterk gesneden.
Een breed bereik van snelheid, de rationaliteit van de implementatiesnelheid.
De machine kan direct draad metric en inch snijden.
De gap-bed draaibank kan alle soorten platte stukken en onregelmatige vormen snijden.
De gap-bed draaibank kan alle soorten platte stukken en onregelmatige vormen snijden.
Uitgerust met complete speciale onderdelen voor de gebruiker om te kiezen.
Spindel door gatdiameter Φ105.
Specificatie | Eenheid | BL-500C | BL-660C | BL-800C |
Max. Sling over het bed. | mm | 500 | 660 | 800 |
Max. Swing over cross slide | mm | 300 | 420 | 560 |
Max. Swing over de opening. | mm | 710 | 870 | 1000 |
Afstandslengte | mm | 240 | 240 | 240 |
Afstand tussen centra | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Max. draailengte | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Spindelboor | mm | Φ105 | Φ105 | Φ105 |
Spindelconic | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Spindel neus | - | ISO 702/II nr.8 | ISO 702/II nr.8 | ISO 702/II nr.8 |
Spindelversnellingsbereik (stappen) | rpm | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
De bovenste glijbaan | mm | 145 | 145 | 145 |
Verplaatsingen op de dwarsglijbaan | mm | 320 | 310 | 320 |
Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 | 25x25 |
X-as snelle toevoer snelheid | m/min | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 |
Z-as snelle toevoer snelheid | m/min | 50 Hz: 4.5; 60HZ: 5.4 | 50 Hz:4.5; 60HZ: 5.4 | 50 Hz: 4.5; 60HZ: 5.4 |
X-asvoerbereik | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Z-asvoerbereik | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Metrische draadklasse (soorten) | mm | 1-14 (22) | 1-14 (22) | 1-14 (22) |
Inch-draad (soorten) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Module-draadbereik (soorten) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Diameterwijdte van de draad (soorten) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |

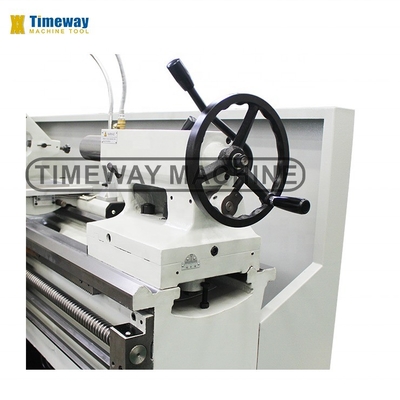

Diameter van de staartvoet | mm | Φ75 | Φ75 | Φ90 |
Volledige verplaatsing | mm | 150 | 150 | 150 |
Schoppenvoetpen | - | MT5 | MT5 | MT5 |
Hoofdmotorvermogen | kw | 7.5 | 7.5 | 7.5 |
Vermogen van de snelvoermotor | kw | 0.3 | 0.3 | 0.3 |
Motorvermogen van de koelmiddelpomp | kw | 0.12 | 0.12 | 0.12 |
De lengte van de machine | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Breedte van de machine | mm | 975 | 975 | 1340 |
Hoogte van de machine | mm | 1270 | 1450 | 1490 |
Gewicht van de machine | kg | De in punt 2 bedoelde vergunningen zijn van toepassing op: | 2150/2200/2400/2600/3000 | 3000/3200 |
Standaard accessoires:
3-koppige klep
4-koppige klep
Gezichtsplaat
Steeds rusten
Volgt de rust
Veranderende versnellingen
Dood centrum
Verminderingsmantel
Oliepistool
Koelmiddelstelsel
Werklamp
Werklamp
Algemene instrumenten
Handleiding
Optioneel accessoire:
Achtervolgingswiel
Levercentrum
Digitaal afleesysteem (DRO)
Snel wisselgereedschap
Verzwakker draaiend bevestigingssysteem
