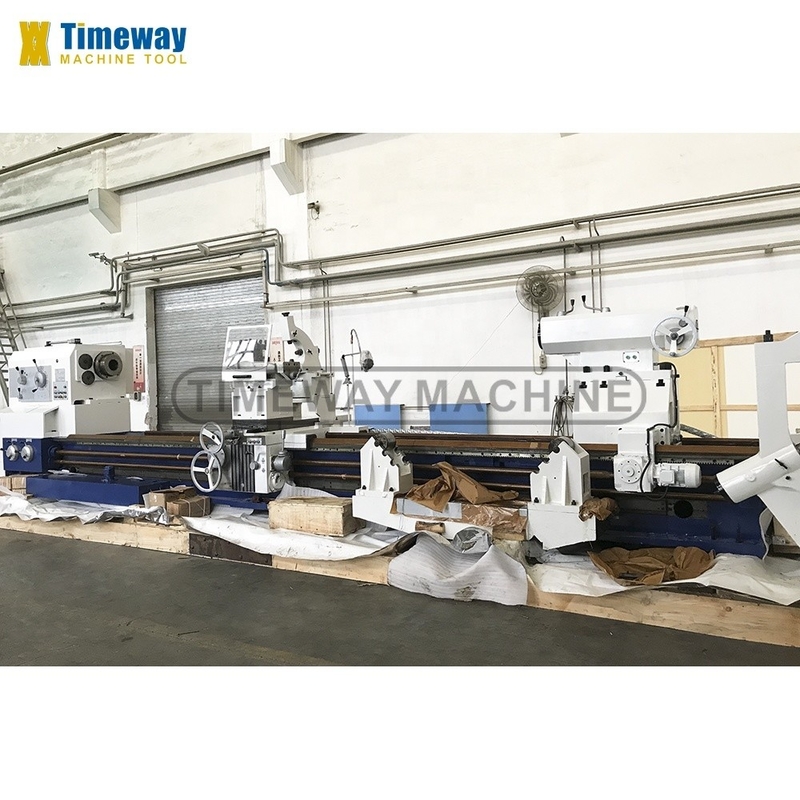

1800 mm horizontale schommelende grote parallel draaiende draaimachines voor gereedschapskamerontwerp
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timac, TIMEWAY |
| Certificering: | ISO9001, CE |
| Modelnummer: | AL-1800Cx8000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $150,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (gefumineerd) |
| Levering vermogen: | 100 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 8000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 970 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 22 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 11020x2665x2680 mm |
| Gewicht (kg): | 21500 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur van de draaibank: | Facultatief |
| Max. Gewicht van het werkstuk: | 10 ton of 12 ton | Draaibankfunctie: | Snijden van grote delen |
| Max. bewerkingsdiameter van het werkstuk: | 1800 mm | Max. bewerkingsdiameter tussen de centra: | 1410mm |
| Bewerkingskracht: | 45000N | Langetermijnslag: | 8000mm |
| Kruisstreken: | 800 mm | Hoogste slag van de torent: | 300 mm |
| Diameter van de staartvoet: | 220 mm | Naverkoopservice: | Online-ondersteuning, Video-technische ondersteuning |
| Na garantie service: | Technische videoondersteuning, Onlineondersteuning, Onderhouds- en reparatiediensten | Plaats van de lokale dienst: | Canada, Verenigd Koninkrijk, Verenigde Staten, Frankrijk, Duitsland, Brazilië, Indonesië, Mexico, Ru |
| Voorwaarde: | Nieuw | Toepasselijke sectoren: | Kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, landbouwbedrijven, v |
| Locatie van de showroom: | Canada, Verenigd Koninkrijk, Verenigde Staten, Frankrijk, Duitsland, Brazilië, Indonesië, Rusland, R | Kerncomponenten: | Lagers, pompen, versnellingsbakken, motoren, versnellingsbakken, drukvaten |
| Max. Gekeerde lengte (mm): | 7800 mm | Spindelboring ((mm): | 130 m'm |
| Jaar: | 2021 | Haven: | Tianjin of Shanghai haven |
Productomschrijving
| Fabrikant 1800 mm Swing Large Type Parallel Turning Lathe Machines voor gereedschapskamer
¢ AL-1800Cx8000 ¢
|
| Standaard accessoires:
| Optioneel accessoire: |
|
|
|
| Technische parameter |
| Specificatie | Eenheid | AL-1600C | AL-1800C | |
| Capaciteit | Sling over het bed. | mm | 1600 | 1800 |
| Sling over het wagen | mm | 1210 | 1410 | |
| Max. lengte van het werkstuk | mm | Voor de toepassing van deze verordening geldt de volgende voorwaarden: | ||
| Max. lengte van het draaien | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | ||
| Max. koppel van de spindel | N.m. | 12590 | ||
| Max. snijkracht | N | 45000 | ||
| Max. kracht van de longitudinale | N | 18000 | ||
| Max. gewicht van het werkstuk | kg | 10000 (((12000) | ||
| Spindel | Dia. van de spindel door het gat | mm | 130 | |
| Taper gat van spindel | - | Metrische 140 | ||
| Aantal voorwaarts draaien | soorten | 21 soorten | ||
| Aantal achteruitdraaien | soorten | 12 soorten | ||
| Verscheidenheid van spindelsnelheden | r/min | Voorwaarts:3.15-315, achteruit.3.5-291 | ||
| Voedingsbeweging | Langetermijn en dwars | soorten | 56 soorten | |
| Bewegingsbereik van de voeding | mm | Langetermijn:0.1-12, dwars:0.05-6, bovenste glijbaan:0.025-3 | ||
| Aantal metrische draden | soorten | 44 soorten | ||
| Bereik van de metrische draad | mm | 1-120 | ||
| Aantal inches draad | soorten | 31 soorten | ||
| Bereik van duim draad | TPI | 28-1/4 | ||
| Aantal moduladraden | soorten | 45 soorten | ||
| Bereik van de module draad | mm | 0.5-60 | ||
| Aantal dia. pitch draad | soorten | 38 soorten | ||
| Bereik van dia. pitch draad | DP | 1/2-56 | ||
| Gereedschapspost | Grootte van de werktuigstaaf | mm | 45x45 | |
| Swingbereik van de werktuigstaaf | ° | ± 90° | ||
| Max. vervoer van het voertuig | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | ||
| Max. verplaatsing van de dwarsslider | mm | 650 | ||
| Max. verplaatsing van de bovenste glijbaan | mm | 300 | ||
| Vinnige gebruik van gereedschapsposten | mm/min | Langetermijn:3740, transversaal:1870, bovenste dia:935 | ||
| Tailstock | Dia. van staartvoet | mm | 220 | |
| Voertuig van de staartvoet | mm | 300 | ||
| Verkorte gaten van staartvoet | - | MT6 | ||
| Andere | Hoofdmotorvermogen | kw | 22 | |
| Versnelling | r/min | 970 | ||
| Vermogen van gereedschapspal | kw | 1.5 | ||
| Algemene afmetingen van de machine
| Lange | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | |
| Breedte | mm | 1995 | ||
| Hoogte | mm | 2525 | 2665 | |
| Kenmerken: |
1Deze serie parallel draaiende draaibank gebruikt 970 mm breed rechthoekige inductie geharde en grond bed leidingen, dus van uitstekende stabiliteit, hoge stijfheid en met max..
2De hoofdspindel is van een precisie-rollager met een 3-punts drager.
3De zadel wordt geleid door een teflongordel met een draaiende staartvoet om wrijving en warmte te verminderen.
4De parallel draaibank is geschikt voor verschillende draaibanden, zoals het draaien van buitenste en binnenste cilindrische oppervlakken, eindvlakken en het draaien van metrische of inchdraad.modulaire draden en diamatrische pitchdraden, enz.
5Een gemotoriseerd kortconic draaien kan met de bovenste schuif zelfstandig worden uitgevoerd, terwijl een gemotoriseerd draaien met de lange schuif met de bovenste schuif in combinatie met de longitudinale voeding kan worden uitgevoerd.
6Bovendien kunnen zware draaiblokken ook boor-, trepanning- en boorprocessen uitvoeren.
| Detail van de machine: |
| Hoofdstof en voerdoos:
De metaalbewerkingsdraaibank kan 33 stappen spindel snelheid (3,15-315 rpm), breed snelheidsbereik voldoen aan verschillende verschillende processen te krijgen. De draaibank kan meerdere draden draaien door de tandwielen in de voedingsbox te veranderen. |
| Bed & wagen:
De geharde bedraaien worden gemalen door geïmporteerde precisie-gang-type geleidingsweg slijpmachine, zorgen voor hoge stijfheid en stabiele beweging. Rails met een breedte van 970 mm garanderen een grote laadcapaciteit (10 ton). |
| Elektrische bewegende staart:
Elektrische bewegende staart is standaard voor metaalbewerkingsdraaibank, vermindert effectief de intersiteit van de werknemer en realiseert snelle positionering.
|
|
Accessoires:
Handgeschakelde draaimachines zijn standaard met volgstand en vaste rust om delen met een kleine diameter te snijden. Optioneel rolstand is geschikt voor het laden van zware en grote onderdelen.
| |
| |

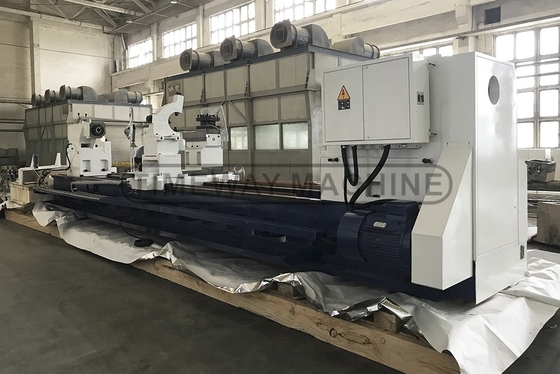

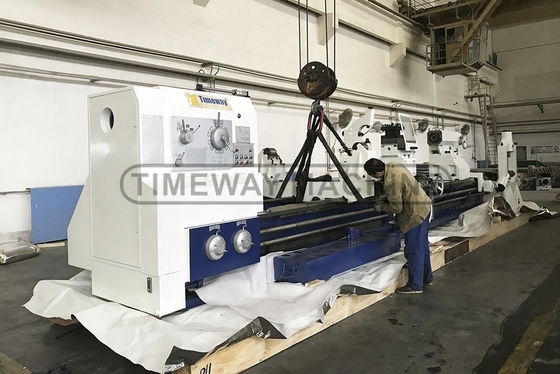

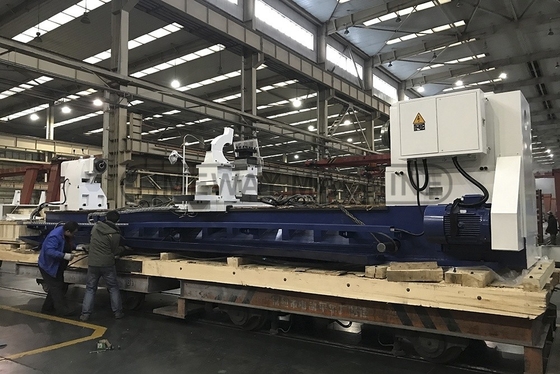

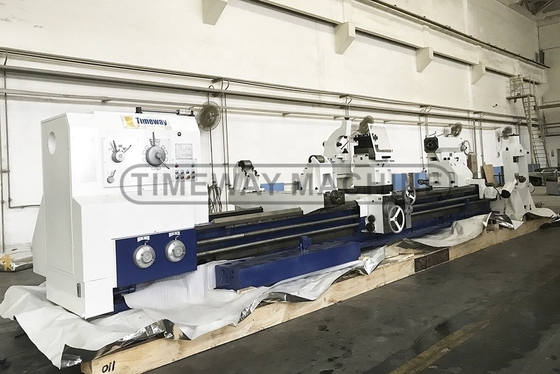

| Klaar voor verzending: |
