Productdetails:

Plaats van herkomst: Henan, China
Merknaam: Timac
Modelnummer: Al-630B, AL-800B, AL-940B

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: $30,000.00/sets 1-4 sets
Verpakking Details: Houten behuizing (gefumineerd)
Levering vermogen: 200 sets per maand
Beste prijs Contact

Gedetailleerde informatie
Max. lengte van het werkstuk (mm): 10000 Versnellingsbereik van de spindel ((rpm): 6 - 800 t/m
Bewerkingscapaciteit: Zwaar werk Breedte van het bed (mm): 550
Type: horizontaal Spindelmotorvermogen ((kW): 11
Spanning: aangepast Afmeting ((L*W*H): Als draaibankmodel
Gewicht (kg): 5000 kg Garantie: 1 jaar
Belangrijkste verkooppunten: Hoge nauwkeurigheid Tipe in de handel brengen: Gewoon product
Verslag van de test van de machine: Voorziening Video-uitgaande inspectie: Voorziening
Garantie voor kerncomponenten: 1 jaar Structuur: Horizontaal Type
Schommeling over Dwarsdia: 350/520/660 mm Werkstuklengte: 9850mm
De as droeg: 100 mm Spindelconner: Metrische 120
Werkstukgewicht: 2000 kg Tailstock Taper: Mt5
Tailstock Quill Reizen: 250 mm Max. Schommelingsdiameter: 630/800/940 mm
Laadcapaciteit: 2000 kg Voorwaarde: Nieuw
Spindelboring ((mm): 100 Toepasselijke sectoren: Werkplaatsen voor het repareren van machines, fabrieken
Locatie van de showroom: Canada, Verenigde Staten, Italië, Frankrijk, Duitsland, Mexico, Rusland, Spanje, Zuid-Afrika, Austra Kerncomponenten: Buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buizen, buiz
Max. Gekeerde lengte (mm): 9850 mm Jaar: 2020
Haven: Tianin-haven of Qingdao-haven

Productomschrijving

Beschrijving van de producten

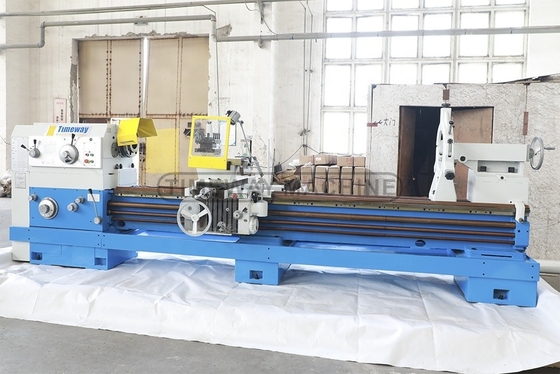

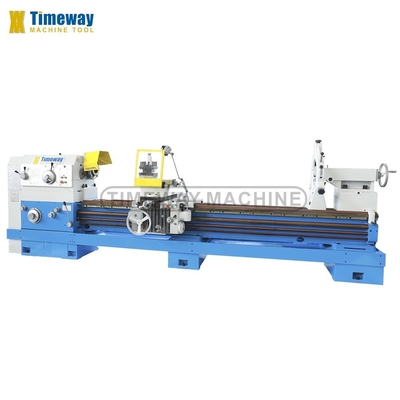

2 ton laden metalen industrie draaibank zware draaibank horizontale draaibank
(AL-630B, AL-800B, AL-940B)
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 0

Kenmerken:

1- Volwassen structuur: De werktuigmachine is solide, stevig, krachtig, breed in snelheidsbereik en kan
snelle en krachtige snijwerkzaamheden.

2Stabiele prestaties: geschikt voor het stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen en niet-dermetalen.

3. zeer stijf bed: het bed is gemaakt van gegoten structuurbed. De binnenste ribben hebben een redelijke indeling en een hoge stijfheid, en
de geleidingsrail wordt geslepen met een tussenfrequentieverdoofingsproces; op het schuifgeleidingsoppervlak wordt de anti-kruipgeleidingsplaattechnologie gebruikt;en de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn, waardoor krabbelen bij lage snelheid wordt voorkomen.

4. Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.De spindelbox neemt een symmetrische structuur om de thermische vervorming uniform te maken en te voorkomen dat de verschuiving van het centrum van de spindelOm de thermische vervorming te verminderen, wordt het hoofdstuk gesmeerd met een oliebadcyclus.Verbeter de nauwkeurigheid en verhoog de stijfheid. De tandwielen in de kop zijn gedoofd en geaard om een nauwkeurige transmissie en een laag geluid te garanderen.kleine thermische vervorming en hoge precisie, waardoor de spindel gedurende lange tijd een relatief stabiele nauwkeurigheid behoudt.

5. hoog torsiebestendige platte bed, hoogwaardig met zorg vervaardigd gietijzer en inductie op het spooroppervlak
met de kleverige geleidende PTFE-rails en met de hand met een precieze schrapen.

6. Adopteren split type bed structuur, de gids spooroppervlakte adopteren dubbele V-vlakke rails, 550mm bed breedte en de draagkracht kan tot 2000kg.
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 1
3-koppige klep
4-kaak onafhankelijke chuck
Steady rest (langer dan 2 m)
Gezichtsplaat
Volgende rust (langer dan 2 m)
Digitale indicator met twee of drie assen
Handmatig bewegende staart
Chuck bewaker.
Dood midden van de staart
Bescherming van gereedschapsposten
4-station gereedschapspunt
Chuck dekking
Koelsysteem
Achterste spatscherm
Werklamp
Snel wisselend gereedschapspost
Gereedschapskist en gereedschap
Handleiding
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 2
Specificatie
Eenheid
AL-630B
AL-800B
AL-940B
Max. Sling over het bed.
mm
630
800
940
Max. Swing over cross slide
mm
350
520
660
Afstand tussen centra
mm
750/1000/1500/2000/3000/4000/5000/6000/8000/10000/-
Max. draailengte
mm
600/850/1350/1850/2850/3850/4850/5850/7850/9850/-
Max. schommeling over de spleet (optioneel)
mm
830
1000
1140
Afwijkingslengte (facultatief)
mm
300
300
300
Bedbreedte
mm
550
550
550
Laadcapaciteit
kg
2000
2000
2000
Spindel neus
-
C11
C11
C11
Spindelboor
mm
100
100
100
Spindelconic
-
Metrische 120
Metrische 120
Metrische 120
Spindelversnellingsbereik
rpm
7.5-1000
6-800
6-800
Spindel snelheidsstap
stappen
18
18
18
Langetermijnvoerbereik
mm/r
0.1-24.32 (64)
0.1-24.32 (64)
0.1-24.32 (64)
Kruisvoerbereik
mm/r
0.05-12.16 (64)
0.05-12.16 (64)
0.05-12.16 (64)
Leadscrew pitch
mm
12
12
12
Metrische draadklasse (soorten)
mm
1-240 (50)
1-240 (50)
1-240 (50)
Inch-draad (soorten)
TPI
14 tot en met 26
14 tot en met 26
14 tot en met 26
Module-draadbereik (soorten)
mm
0.5-120 (53)
0.5-120 (53)
0.5-120 (53)
Diameterwijdte van de draad (soorten)
DP
28-1 (24)
28-1 (24)
28-1 (24)
Snelvoersnelheid
mm/min
4000
4000
4000
Verplaatsingen op de dwarsglijbaan
mm
440
540
570
De bovenste glijbaan
mm
200
200
200
Grootte van het gereedschapsgedeelte
mm
32x32
32x32
32x32
Diameter van de staartvoet
mm
100
100
100
Volledige verplaatsing
mm
250
250
250
Schoppenvoetpen
-
MT5
MT5
MT5
Hoofdmotorvermogen
kw
11
11
11
De lengte van de machine
mm
2958/3275/3725/4225/5225/6275/7355/8355/10275/12275/-
Breedte van de machine
mm
1393
1473
1430
Hoogte van de machine
mm
1537
1622
1690
Detail van de machine
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 3
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 4
Ik heb het niet gedaan. Ik heb het niet gedaan.

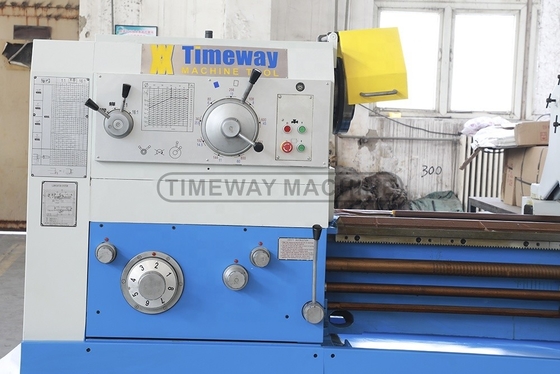

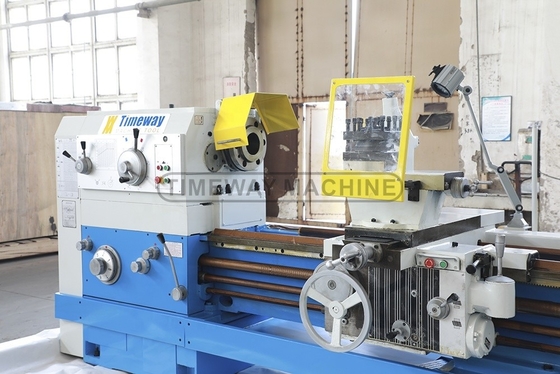

Spindeldoos en voedingsdoos en wagen:

>>De gap-bed draaibank kan door wisselhandgrepen meerstaps spindel snelheid en voedingssnelheid krijgen.
>>De horizontale draaibank kan verschillende soorten draden snijden.
>>Hoog torsiebestendige platte bed, hoogwaardig met zorg vervaardigd gietijzer, kleverige geleidende PTFE-rails en precisie
met de hand schrapen
Ik heb het niet gedaan. Ik heb het niet gedaan.

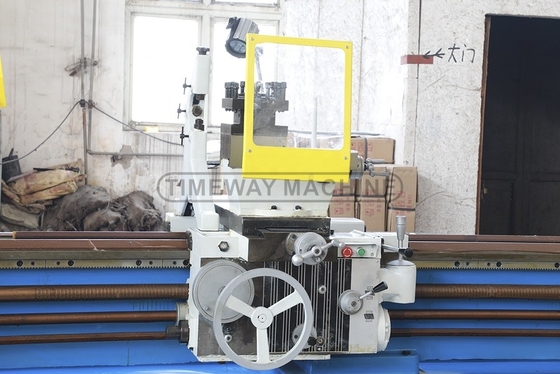

Gereedschapspost:

>>Handmatige 4-staans gereedschapspost is standaard, heeft een sterke klemkracht en hoge stijfheid.
>>De beveiliging van de gereedschapspal is optioneel en voldoet aan de CE-norm.
>>De volgende rust is geschikt voor het draaien van dunne lengte staaf, effectief verminderen runout van de roterende staaf,

Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 5
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 6
Ik heb het niet gedaan. Ik heb het niet gedaan.
Maaikop:

>>De slijpkop kan worden gekozen voor het slijpen van het cilindervormige oppervlak, waardoor de oppervlaktrauwheid van het werkstuk effectief wordt verbeterd.
Ik heb het niet gedaan. Ik heb het niet gedaan.

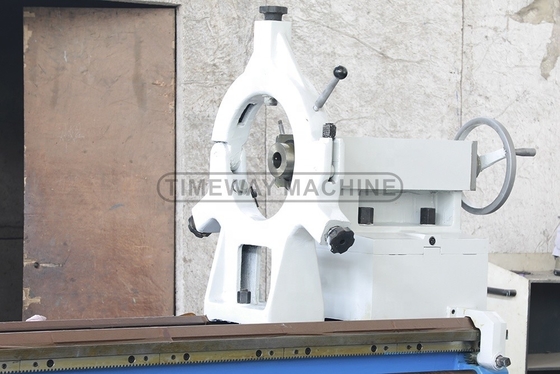

Staart en vaste rust:
>>De vaste rust is standaard voor de draaibank met meer dan 2 meter lengte.
>>Handmatig verplaatsend staartmateriaal kan de arbeidsintensiteit van de werknemers verminderen.
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 7
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 8
Elektrische kast en hoofdmotor:

>>De elektrische kast gebruikt elektrische componenten van bekende merken met CE-markering.
>>De hoofdmotor van de metalen draaibank is geïnstalleerd in het bed, sterk koppel.
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 9
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 10

Draaien van het buitenste oppervlak

Nadat de machine voldoet aan alle geometrische nauwkeurigheid, zullen we de staaf op de horizontale draaibank testen, en controleer de werkelijke verwerking nauwkeurigheid (Rondheid en cilindrisiteit).
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 11

Draaiend oppervlak

Nadat alle draaibanden alle geometrische nauwkeurigheid testen, bewerken we ook de schijfonderdelen en controleren we de verticaliteit van de dwarsglijbaan.

Klaar voor verzending:

De horizontale draaibank van de serie heeft een standaard gefumigerde houten behuizing, die voldoet aan de internationale exportnormen.
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 12
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 12
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 14
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 15
Waarom u ons kiest
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 16
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 17
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 18
Op maat gemaakte spanning 2 ton laden Metalen industrie draaibank zware functie horizontale draaibank machine 19
Renishaw-laserinterferometer (alleen voor horizontale CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
