Max. Swing Diameter 630mm High Speed Horizontale Gap-bed draaibank
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC |
| Certificering: | CE,ISO Standard |
| Modelnummer: | Al-630B,AL-800B,AL-940B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $19,900.00/sets 1-2 sets |
| Verpakking Details: | In plywoodzakken. |
| Levering vermogen: | 300 Reeks/Reeksen per Maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 10000 | Versnellingsbereik van de spindel ((rpm): | 6 - 800 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 11 | Spanning: | 380V/50Hz |
| Afmeting ((L*W*H): | Als lengte | Gewicht (kg): | 12500 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge nauwkeurigheid |
| Tipe in de handel brengen: | Nieuw product 2020 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Type machine: | draaibank met horizontale splitsing | Zwaai over de wagen: | 660mm |
| Max. Gewicht van het werkstuk: | 2000 kg | Bedbreedte: | 550 mm |
| De as droeg: | 110 mm | Spindel snelheid: | 6-800 tpm ((18 stappen) |
| Max. Schommelingsdiameter: | 630/800/940 mm | Gewicht: | Als lengte |
| Kracht: | AC 11kw | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieswinkels voor machines, fabrieken, fabrieken voor voedsel en dranken | Locatie van de showroom: | Italië, Duitsland, Brazilië, India, Mexico, Zuid-Afrika, Kazachstan, Oekraïne |
| Kerncomponenten: | Lager, Pomp, Toestel, Motor | Max. Gekeerde lengte (mm): | 10000 mm |
| Spindelboring ((mm): | 110 | Haven: | Chinese haven. |
Productomschrijving

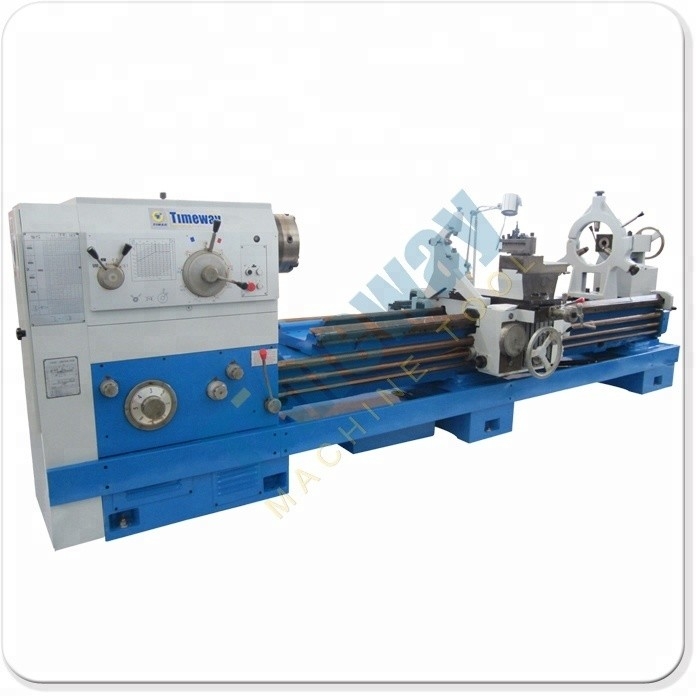

Hoge snelheid horizontale gap bed draaibank
Al-630B Al-800B Al-940B
Machines voor het draaien van scheuren
Deze gapbed draaibanden zijn hoofdzakelijk geschikt voor het draaien van interne en externe cilindrische, conische en andere schommeloppervlakken, evenals verschillende metrische, inch-module en diameter pitch draden.Ze kunnen ook worden gebruikt voor het openen van oliegroeven en sleutels.
Kenmerken:
1De zijkant van het bed is gemaakt van dubbelribplaten en de vorm van de binnenste ribben is van een combinatie van doos- en beugelribben.
2Op het voorhoofd is een apparaat aangedreven door een enkele hendel, dat wordt gebruikt voor een snelle doortocht van de wagen.
Het remmen van de spindel en de verandering van de rotatierichting worden door een hydraulisch systeem of volgens keuze met de hand geregeld.
3Het zadelgeleidingsoppervlak is geplakt met zachte slijtagebestendige materialen.
4We kunnen de draaibank voorzien van een automatisch voedingsmechanisme.
De bovenste glijbaan kan onafhankelijk worden gebruikt voor het draaien van korte kegels of in combinatie met longitudinale voeding van lange conische oppervlakken.
Technische parameter:
| Specificatie | Eenheid | AL-630B | AL-800B | AL-940B | |
| Capaciteit | Sling over het bed. | mm | 630 | 800 | 940 |
| Sling over het wagen | mm | 350 | 520 | 660 | |
| Max. lengte van het werkstuk | mm | 750 1000 1500 2000 3000 4000 5000 6000 7000 9000 10000 | |||
| Max. draailengte | mm | 600 850 1350 1850 2850 3850 4850 5850 6850 8850 | |||
| Swing over de opening | mm | 830 | 1000 | 1140 | |
| Effectieve breedte van gat | mm | 300 | |||
| De lengte van de geleidingsbaan | mm | 550 | |||
| Spindel | Spindel neus |
| C11 | ||
| Spindelgat | mm | 110 | |||
| Taper gat van spindel |
| 1:20/120 | |||
| Verscheidenheid van spindelsnelheden | r/min | 7.5 tot 1000 | 6~800 | 6~800 | |
| Aantal spindeltoerentallen |
| 18 soorten | |||
| Voeder | Langetermijn en dwars | r/min | 64■ 0,1 tot 24.32 | ||
| Kruis-langsvoerpercentage |
| 1/2 | |||
| Schroefstand van de schroef | mm | 12 | |||
| Aantal en bereik van de metrische draad | mm | 501~240 mm | |||
| Aantal en bereik van inch draad | TPI. | 26■ 14 ~ 1 | |||
| Aantal en bereik van de moduladraden | mm | 530,5-120 mm | |||
| Aantal en bereik van het diameterdraad | TPI. | 24- 28 tot 1 | |||
| De snelheid van het vervoer | mm/min | 4000 | |||
| Reizen | Max. verplaatsing van de dwarsslider | mm | 440 | 540 | 570 |
| Max. verplaatsing van de bovenste glijbaan | mm | 200 | |||
| Afdeling van de gereedschapsstaaf | mm | 32 | |||
| Tailstock | Diameter van de staartvoet | mm | 100 | ||
| Voertuig van de staartvoet | mm | 250 | |||
| Taper gat van staartvoet |
| Morse 5 | |||
| andere | Hoofdmotorvermogen | kw | 11 | ||
| Machinemassa | kg | 3200 3400 3700 4200 4700 5800 6800 7800 8800 10800 | 3400 3600 3900 4400 4900 6000 7000 8000 9000 11000 12000 | 3900 4100 4400 4900 5400 6500 7500 8500 | |
| Afmetingen | Lange | mm | 2958 3275 3725 4225 5225 6275 7355 8355 9275 11275 12275 | ||
| Breedte | mm | 1393 | 1437 | 1430 | |
| Hoogte | mm | 1537 | 1622 | 1690 | |

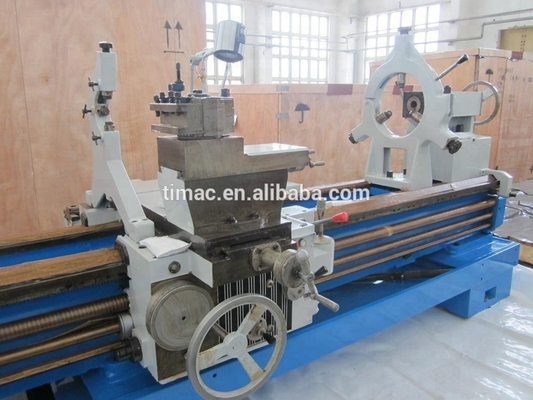

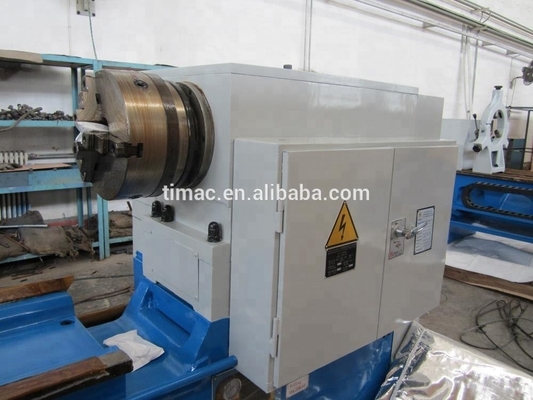

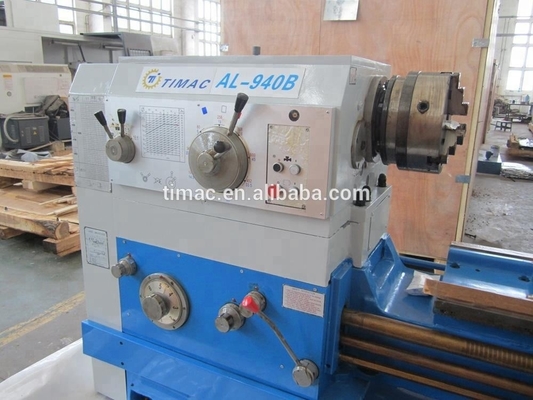

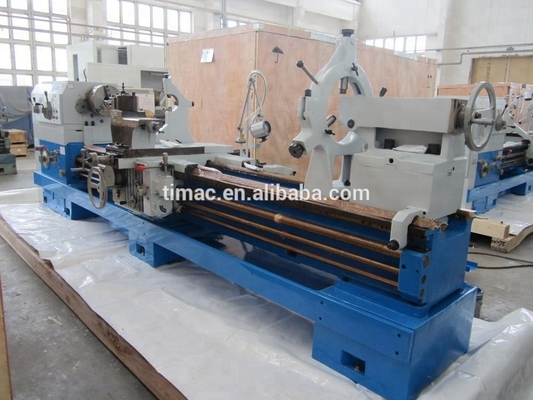

• Spindel en voedingsdoos • Elektrisch kastje • Koets en staart

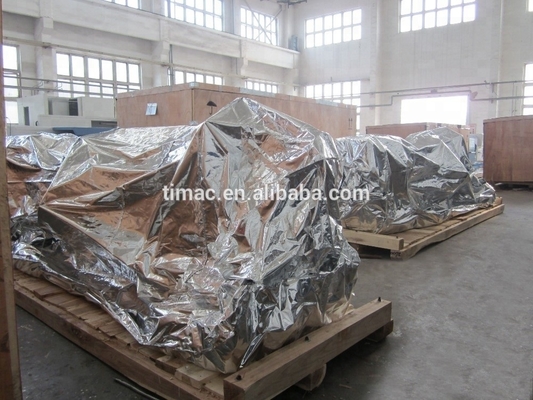

• De machine is klaar voor verzending en heeft een vacuümverpakking voor een goede vochtdichtheid.
