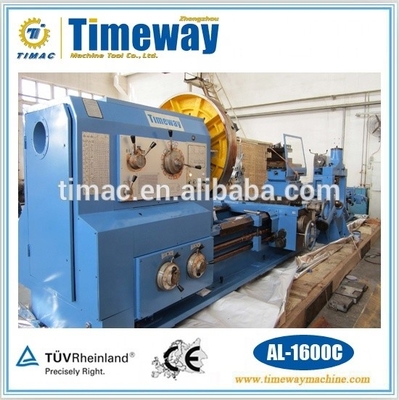

Metalen draaibank van 10 ton AL-1600C met concurrerende en spanning op verzoek van de klant
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timac |
| Certificering: | ISO9001, CE |
| Modelnummer: | AL-1600C |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $145,560.00/sets 1-1 sets |
| Verpakking Details: | Houten behuizing (gefumineerd) |
| Levering vermogen: | 60 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 18000 | Versnellingsbereik van de spindel ((rpm): | 3.15 - 315 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Type: | horizontaal |
| Spindelmotorvermogen ((kW): | 22 | Spanning: | Op verzoek van de klant |
| Afmeting ((L*W*H): | als model | Gewicht (kg): | 28000 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Concurrerende prijs |
| Tipe in de handel brengen: | Nieuw product 2020 | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| CNC of niet: | Normaal | Automatische rangschikking: | Handleiding |
| Naverkoopservice: | Online ondersteuning | draaibank: | Werktuigmachines |
| Max. Schommelingsdiameter: | 1600 mm | Gewicht: | 14500 kg |
| Kracht: | 22 kW | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 130 | Toepasselijke sectoren: | Bouwmaterialen, reparatie van machines, fabrieken, voedsel- en drankenfabrieken, bouwbedrijven, ener |
| Locatie van de showroom: | Verenigde Staten, Italië, Duitsland, Verenigde Arabische Emiraten, Zuid-Afrika, Kazachstan, Australi | Kerncomponenten: | Lager, Pomp, Toestel, Motor |
| Max. Gekeerde lengte (mm): | 17800 mm | Jaar: | 2022 |
| Haven: | Tianjin of Shanghai haven | ||
Productomschrijving

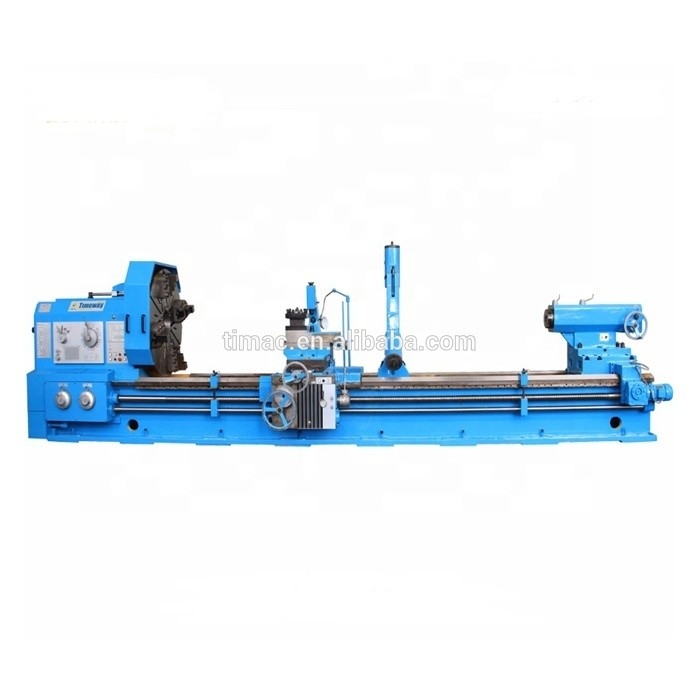

Horizontale draaibank voor de metaalindustrie
Kenmerken:
Deze draaibanden zijn hoofdzakelijk geschikt voor het draaien van interne en externe cilindrische, conische en andere schommeloppervlakken, alsmede van verschillende metrische, inch-, module- en diameterpijldraad.Ze kunnen ook worden gebruikt voor het openen van oliegroeven en sleutels.
1De zijwand van het bed is geconstrueerd met dubbele ribbenplaten en de vorm van de binnenste ribben is van een combinatie van doostype en schematische ribben.De nauwkeurigheid is stabiel.En deze draaibanden kunnen krachtig snijden.
2Op het scharnier bevindt zich een apparaat dat door een enkele hendel wordt bediend en dat wordt gebruikt voor een snelle beweging van de wagen.of met de hand, alles aan de keuze van de gebruiker.
3Het zadelgeleider is gelijmd met zachte slijtagebestendige materialen.
4Op verzoek van de gebruiker kunnen we de draaibank voorzien van een automatisch voedingsmechanisme.
De bovenste glijbaan kan onafhankelijk worden gebruikt voor het draaien van een korte kegel.
In combinatie met longitudinale voeding kan het ook een lang conisch oppervlak draaien.
Parameter:
| Specificatie | Eenheid | AL-1250C | AL-1400C | AL-1600C | |
| Capaciteit | Sling over het bed. | mm | 1250 | 1400 | 1600 |
| Sling over het wagen | mm | 865 | 1010 | 1210 | |
| Max. lengte van het werkstuk | mm | Voor de toepassing van deze verordening geldt de volgende voorwaarden: | |||
| Max. lengte van het draaien | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||
| Max. koppel van de spindel | N.m. | 12590 | |||
| Max. snijkracht | N | 45000 | |||
| Max. kracht van de longitudinale | N | 18000 | |||
| Max. gewicht van het werkstuk | kg | 10000 | |||
| Spindel | Dia. van de spindel door het gat | mm | 130 | ||
| Taper gat van spindel | Metrische 140 | ||||
| Aantal voorwaarts draaien | 21 soorten | ||||
| Aantal achteruitdraaien | 12 soorten | ||||
| Verscheidenheid van spindelsnelheden | r/min | Voorwaarts:3.15-315, achteruit.3.5-291 | |||
| Voedingsbeweging | Langetermijn en dwars | 56 soorten | |||
| Bewegingsbereik van de voeding | mm | Langetermijn:0.1-12, dwars:0.05-6, bovenste glijbaan:0.025-3 | |||
| Aantal metrische draden | 44 soorten | ||||
| Bereik van de metrische draad | mm | 1-120 | |||
| Aantal inches draad | 31 soorten | ||||
| Bereik van duim draad | 2028-1-4 | ||||
| Aantal moduladraden | 45 soorten | ||||
| Bereik van de module draad | mm | 0.5-60 | |||
| Aantal dia. pitch draad | 38 soorten | ||||
| Bereik van dia. pitch draad | 1/2-56DP | ||||
| Gereedschapspost | Grootte van de werktuigstaaf | mm | 45x45 | ||
| Swingbereik van de werktuigstaaf | ± 90° | ||||
| Max. vervoer van het voertuig | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | |||
| Max. verplaatsing van de dwarsslider | mm | 650 | |||
| Max. verplaatsing van de bovenste glijbaan | mm | 300 | |||
| Vinnige gebruik van gereedschapsposten | mm/min | Langetermijn:3740, transversaal:1870, bovenste dia:935 | |||
| Tailstock | Dia. van staartvoet | mm | 220 | ||
| Voertuig van de staartvoet | mm | 300 | |||
| Verkorte gaten van staartvoet | Morse No.6# | ||||
| Andere | Hoofdmotorvermogen | kw | 22 | ||
| Versnelling | r/min | 970 | |||
| Vermogen van gereedschapspal | kw | 1.5 | |||
| Algemene afmetingen van de machine | Lange | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||
| Breedte | mm | 1995 | |||
| Hoogte | mm | 2175 | 2325 | 2525 | |
| Gewicht van de machine ((AL-1250C) | kg | 14500/15800/17000/18300/20000/21500/25000/27000/- | |||
| Gewicht van de machine ((AL-1400C) | kg | 15000/16300/17500/18800/20500/22000/25500/27500/- | |||
| Gewicht van de machine ((AL-1600C) | kg | 15500/16800/18000/19300/21000/22500/26000/28000/- | |||
*AL-630B-serie (bedbreedte: 550 mm; laadvermogen: 2 ton)
*AL-800-serie (bedbreedte: 600 mm; laadvermogen: 3 ton)
*AL-1000B-serie (bedbreedte: 755 mm; laadvermogen: 6 ton)
*AL-1250C-serie (bedbreedte: 970 mm; laadvermogen: 10 ton)
Verpakking:Houten pallet en plastic deksel (standaard)
of Plywood hoesje (Facultatief)
Verpakkingsmaat:
Eén stuk in één behuizing: 2950*1150*1750MM NW/GW: 1850/2250KG
Geladen container: 4 sets / 20'GP
