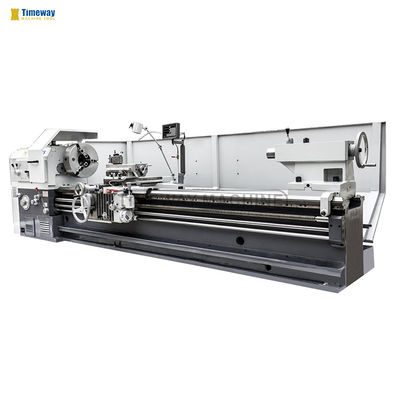

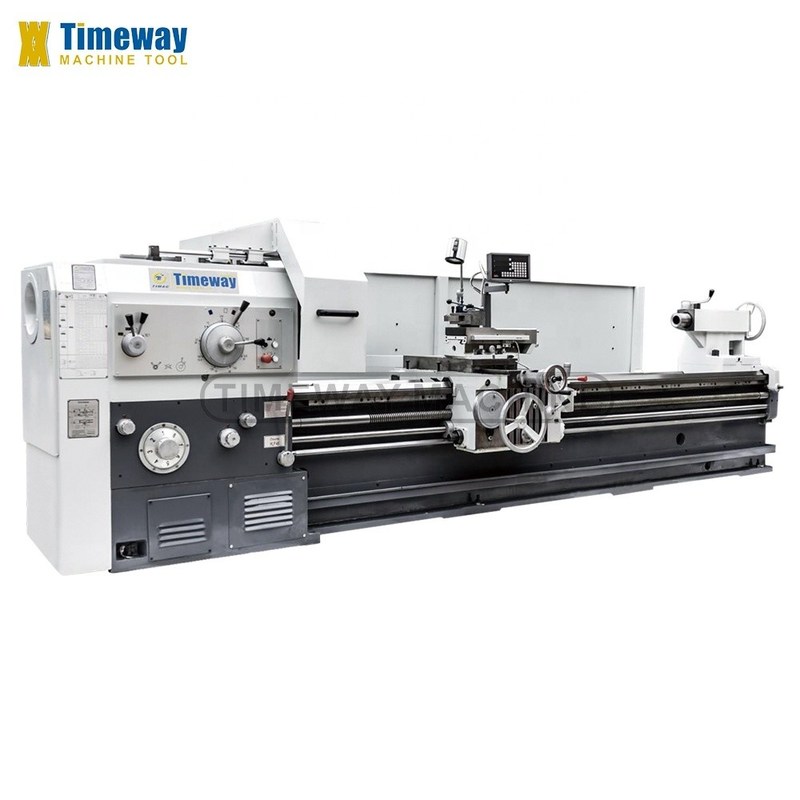

Gebouwmaterialen winkels' laadcapaciteit 3000kg Heavy-Duty horizontale draaimachine
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMAC TIMEWAY |
| Modelnummer: | AL-800 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $25,000.00/sets 1-2 sets |
| Verpakking Details: | houten behuizing (kan worden gefumigeerd) of multiplexbehuizing |
| Levering vermogen: | 150 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 3000 | Versnellingsbereik van de spindel ((rpm): | 5.5 - 750 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Zwaar werk | Breedte van het bed (mm): | 600 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 11 |
| Spanning: | Op verzoek van de klant | Afmeting ((L*W*H): | 5165 x 1730 x 1450 mm |
| Gewicht (kg): | 5600 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge stijfheid | Tipe in de handel brengen: | Warm product 2019 |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Automatische rangschikking: | Handleiding | Type machine: | Zware horizontale draaibank |
| Max. Schommelingsdiameter: | 800 mm | Laadcapaciteit: | 3000 kg |
| Max. Schommeling over Dwarsdia: | 480mm | Bedbreedte: | 600 mm |
| Afstand tussen Centra: | 3000 mm | Naverkoopservice: | Online ondersteuning |
| Kleur: | Standaard | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Bouwmaterialen, reparaties, fabrieken, detailhandel, bouwbedrijven | Locatie van de showroom: | Canada, Verenigde Staten, Italië, Frankrijk, Duitsland, Brazilië, Peru, Mexico, Rusland, Spanje, Chi |
| Kerncomponenten: | Lagers, pompen, tandwielen, motoren, versnellingsbakken, motoren | Spindelboring ((mm): | 100 (140 facultatief) |
| Max. Gekeerde lengte (mm): | 2850 mm | Haven: | Chinese haven |
Productomschrijving
Eén winkelcentrum
U kunt op de afbeelding klikken om de producten te bekijken die u interesseren
Beschrijving van de producten
met een gewicht van niet meer dan 50 kg
Kenmerken:
1.Stabele prestaties: geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen
en niet-dermetalen.
2De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de
In het glijdend geleidingsoppervlak wordt de anti-kruipgeleiding gebruikt.
de plaattechnologie wordt toegepast en de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn,
het voorkomen van lage snelheidskruipen.
3.Hoge stijfheid van het totale bed met een span van 600 mm, die zorgt voor een sterke stabiliteit en hoge precisie van de machine, en
laadvermogen tot 3000 kg.
4.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.
een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.
De voorkant van de hoofdas is voorzien van een drievoudige steun.
De banden in de kop van de tandwiel zijn voorzien van een verstelbare drager en een verstelbare drager.
De goed gemonteerde spindel heeft de kenmerken van een laag geluidsniveau.
Temperatuurverhoging, geringe thermische vervorming en hoge precisie waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens de bewerking van de spindel.
langdurige werking.
5.De bovenste glijbaan kan korte kegel draaien door automatische voeding of met de hand, bovenste glijbaan en longitudinale voeding worden gecombineerd om de lange
een kegelvormig oppervlak.
1.Stabele prestaties: geschikt voor stabiel en sterk snijden van grote en middelgrote onderdelen zoals gietstukken, starre onderdelen
en niet-dermetalen.
2De interne ribben hebben een redelijke indeling en een hoge stijfheid, en de
In het glijdend geleidingsoppervlak wordt de anti-kruipgeleiding gebruikt.
de plaattechnologie wordt toegepast en de dynamische kenmerken zoals de wrijvingsdempingscoëfficiënt in een optimale toestand zijn,
het voorkomen van lage snelheidskruipen.
3.Hoge stijfheid van het totale bed met een span van 600 mm, die zorgt voor een sterke stabiliteit en hoge precisie van de machine, en
laadvermogen tot 3000 kg.
4.Hoge stijfheid en hoge precisie spindle: De machine tool spindle lager neemt beroemde merkproducten.
een symmetrische structuur om de thermische vervorming gelijkmatig te maken en de verplaatsing van het middelpunt van de spindel te voorkomen.
De voorkant van de hoofdas is voorzien van een drievoudige steun.
De banden in de kop van de tandwiel zijn voorzien van een verstelbare drager en een verstelbare drager.
De goed gemonteerde spindel heeft de kenmerken van een laag geluidsniveau.
Temperatuurverhoging, geringe thermische vervorming en hoge precisie waardoor de spindel een relatief stabiele nauwkeurigheid behoudt tijdens de bewerking van de spindel.
langdurige werking.
5.De bovenste glijbaan kan korte kegel draaien door automatische voeding of met de hand, bovenste glijbaan en longitudinale voeding worden gecombineerd om de lange
een kegelvormig oppervlak.
Specificatie | Eenheid | AL-800 | ||
Sling over het bed. | mm | 800 | ||
Swing over cross slide | mm | 480 | ||
Max.lengte van het werkstuk | mm | 1000/1500/2000/3000/4000/5000/6000/7000/8000 | ||
Max. draailengte | mm | 850/1350/1850/2850/3850/4850/5850/6850/7850 | ||
Breedte van het bed | mm | 600 | ||
Max.gewicht van het werkstuk | kg | 3000 | ||
Spindel neus | C11 (optioneel:15) | |||
Dia. van het spindelgat | mm | 100 (facultatief:140) | ||
Taper gat van spindel | mm | 1:20 / 150 | ||
Spindel snelheid ((vooruit) | r/min | 18 soorten, 5,5-750 | ||
Spindel snelheid ((achteruit) | r/min | 6 soorten, 10-775 | ||
Langetermijnvoerbereik | mm/r | 64 soorten, 0,1-24.32 | ||
Kruisvoerbereik | mm/r | 64 soorten, 0.05-12.16 | ||
Schroefstand van de schroef | mm | 12 | ||
Nr. & bereik van metrische draden | mm | 50 soorten, 1-240 | ||
Nr. & reeks van inches | T.P.I. | 26 soorten, 14-1 | ||
No.& reeks module-draad | mm | 63soorten, 0,5-120 | ||
Nr. & bereik van diametrale pijtgaden | D.P. | 24 soorten, 28-1 | ||
De snelheid van het vervoer | mm/min | 4000 | ||
Afstand tussen spindel middenlijn en werktuigrustvlak | mm | 33 | ||
Afdeling gereedschapshok | mm | 32 | ||
Schommelbereik van de gereedschapspal | ± 90o | |||
Max.verplaatsing van bovenste glijbaan | mm | 200 | ||
Max.verplaatsing van de dwarsslider | mm | 500 | ||
Tailstock | Di. van staartvoet | mm | 100 | |
Voertuig van de staartvoet | mm | 250 | ||
Taper gat van staartvoet | Morse 6 | |||
Kracht | Hoofdmotorvermogen | kw | 11 | |
Vermogen van de snelle motor | kw | 1.1 | ||
Vermogen van de koelpomp | kw | 0.9 | ||
Lange | mm | 3180/3670/3985/5165/5220/7400/8260/10220 | ||
Breedte | mm | 1630 | ||
Hoogte | mm | 1450 | ||
· 3-koppige klep · Steady rest (langer dan 2 M) · Volgt rust (langer dan 2 m) · Handmatig bewegende staart · Dood midden van de staart · 4-station gereedschapspost · Koelsysteem · Werklamp · Gereedschappen en gereedschapskist · Evenwichtige wig en bouten · Handleiding (Engels) | · 4-kaak onafhankelijke chuck · Gezichtsplaat · Digitale indicator met 2 of 3 assen · Chuck bewaker · Overbelasting · Achterste spatscherm · Snel wisselend gereedschapspunt |

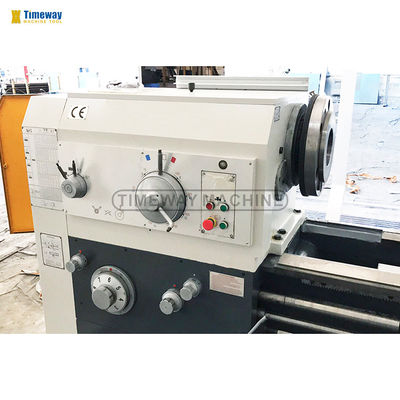

Spindelbox:
De zware draaibank heeft 18 stappen naar voren spindel snelheid 6-750 r/min; en heeft ook 6 stappen omgekeerd 10-775 r/min.

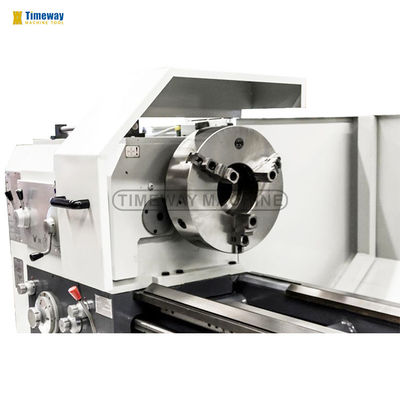

Spindel & draaibank:
De 3-koppige klep is standaard voor de horizontale draaibank, en de 4-koppige klep en de gezichtsplaat zijn optioneel.Pull-push spindel beveiliging is optioneel, sluit de spindel af wanneer deze wordt geopend.

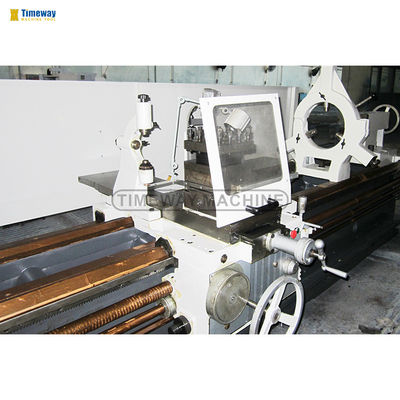

Bescherming van gereedschapsposten (facultatief):
Een opvouwbare beschermingsbeschermer voor de werktuigpost kan de veiligheid van de werknemer effectief beschermen en belemmert de vervanging van het werktuig niet.

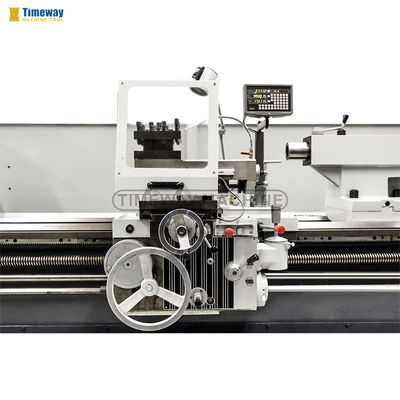

2-as/DRO met drie assen:
Op verzoek van de klant is de DRO beschikbaar om de draaibank direct te bedienen.
