>> 2/3-asdig digitaal aflezen (DRO) is beschikbaar.
Chuck Guard is beschikbaar.
 |

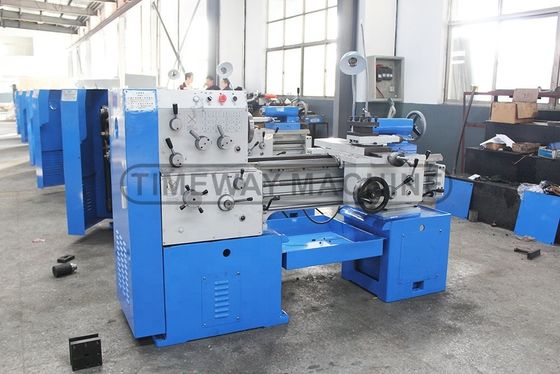

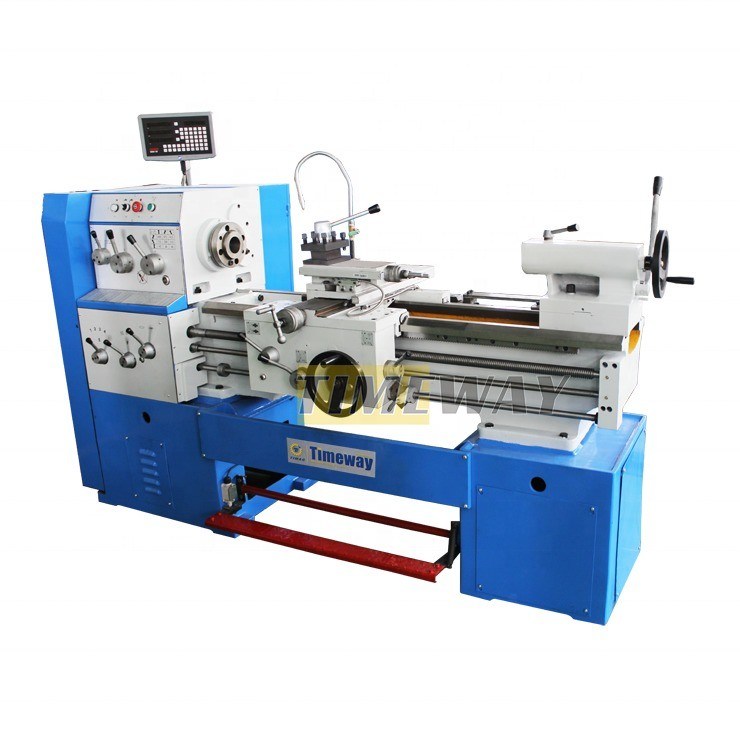

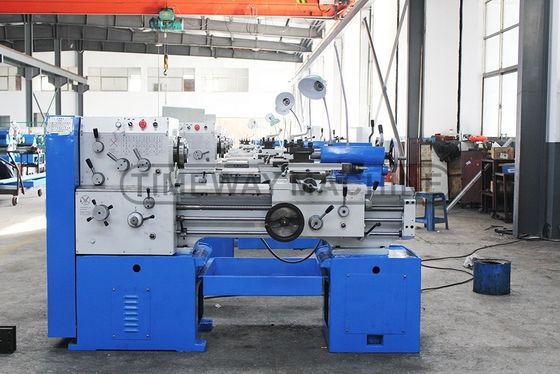

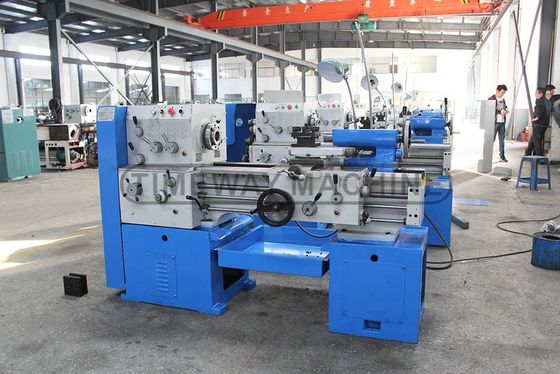

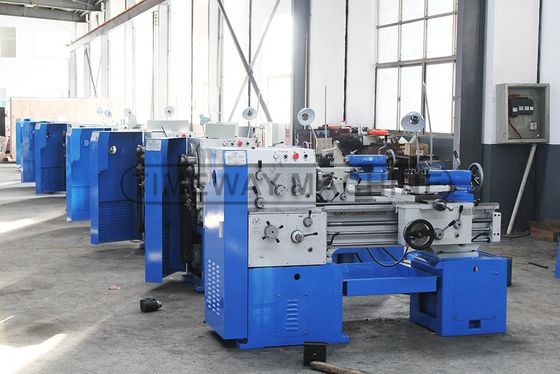

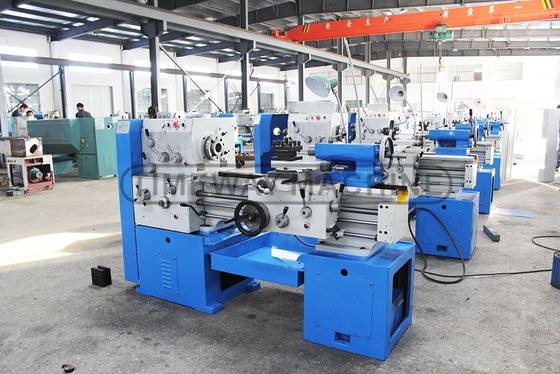

16 1600 r.p.m. Metalen draaibank met hoge precisie Mini draaibank machine met 1500 kg gewicht
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | TIMEWAY |
| Modelnummer: | FL-400F |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $9,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing (kan gefumineerd worden) |
| Levering vermogen: | 500 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1000 | Versnellingsbereik van de spindel ((rpm): | 16 - 1600 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Lichte Plicht | Breedte van het bed (mm): | 360 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 4 |
| Spanning: | 220V/380V/400V/415V/440V | Afmeting ((L*W*H): | 2450 x 1150 x 1750 mm |
| Gewicht (kg): | 1500 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Energiebesparing | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | CNC of niet: | Normaal |
| Automatische rangschikking: | Handleiding | Machinestijl: | Draaibank Machine |
| Vermogen ((w): | 4 kW | Max. Schommelingsdiameter: | 400 mm |
| Max. Schommeling over Gap: | 560 mm | Breedte van Bed: | 360mm |
| Afdeling van de gereedschapsstaaf: | 25X25MM | Centrumhoogte: | 200 mm |
| Kleur van de machine: | Facultatief | Voorwaarde: | Nieuw |
| Spindelboring ((mm): | 52 | Toepasselijke sectoren: | Hotels, kledingwinkels, bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, fabrieken vo |
| Locatie van de showroom: | Canada, Verenigde Staten, Italië, Duitsland, Mexico, Spanje, Zuid-Afrika, Australië | Kerncomponenten: | Lager, Pomp, Toestel, Motor |
| Max. Gekeerde lengte (mm): | 850 mm | Jaar: | 2021 |
| Haven: | De Havens van China | ||
Productomschrijving
Beschrijving van de producten
3-koppige klep | Wooncentrum |
4-koppige klep | Taper draaibevestiging |
Gezichtsplaat | Boorkraan |
Dode centra | Vinnige wisselgereedschapsholding |
Draad achtervolgende wijzerplaat | Digitale aflees van 2/3-as |
Bescherming tegen spatsels | Chuck dekking |
Oliepistool | Hoofdschroefdeksel |
Werklamp | Hoofdstuk voor gereedschapspal |
Koelsysteem | Bestuursplaat |
Steeds rusten | |
Volgt de rust | |
Verander van versnelling | |
Verminderingsmantel | |
Voetrem | |
met een breedte van niet meer dan 15 mm | |
Gereedschapskist en gereedschap | |
Handleiding |
Specificatie | Eenheid | FL-360F | FL-400F | FL-500F | FL-600F | |||
Max. Sling over het bed. | mm | 360 | 400 | 500 | 600 | |||
Max. Swing over cross slide | mm | 190 | 230 | 330 | 430 | |||
Max. Swing in gap. | mm | 520 | 560 | 660 | 760 | |||
Effectieve lengte van de kloof | mm | 200 | ||||||
Centrale afstand | mm | 750/1000/1500/2000/3000 | ||||||
Bedbreedte | mm | 360 | ||||||
Spindelgat | mm | 52 (optioneel: 82) | ||||||
Spindel neus | - | ISO-C6 | ||||||
Spindelconic | - | Morse 6 | ||||||
Spindelsnelheden | rpm | 16-1600 (12 stappen) | ||||||
Metrische draadbereik | mm | 0.25-7 (17 Kinds) | ||||||
Inch draad bereik | TPI. | 5-144 (30 Kinds) | ||||||
Module-draadbereik | M.P. | 0.25-3.5 (12 soorten) | ||||||
Diameterwijdte van draden | D.P. | 10-288 (30 soorten) | ||||||
Langetermijnvoerbereik | mm/omwenteling | 0.0832-4.66 | ||||||
Kruisvoerbereik | mm/omwenteling | 0.048-2.69 | ||||||
Max. verplaatsing van de bovenste glijbaan | mm | 95 | ||||||
Max. verplaatsing van de dwarsslider | mm | 180 | 200 | 250 | 250 | |||
Maximale grootte van het gereedschap (W x H) | mm | 20 x 20 | ||||||
Diameter van de schors | mm | 65 | ||||||
Koepel van de schors | - | Morse 4 | ||||||
Reizen met staartstok | mm | 140 | ||||||
Hoofdmotor | kw | 4 (optioneel: 5.5/7.5) | ||||||
Motorvermogen van de koelmiddelpomp | kw | 0.125 | 0.125 | 0.125 | 0.125 | |||
Snelle motoren | kw | 0.12 | 0.12 | 0.12 | 0.12 | |||
750 mm | kg | 1350/1750 | 1400/1800 | 1500/1900 | 1600/2000 | |||
1000 mm | kg | 1450/1850 | 1500/1900 | 1600/2200 | 1700/2100 | |||
1500 mm | kg | 1600/2000 | 1650/2050 | 1750/2150 | 1900/2300 | |||
2000 mm | kg | 1750/2150 | 1800/2200 | 1900/2300 | 2050/2450 | |||
3000 mm | kg | 1900/2300 | 1950/2350 | 2050/2450 | 2150/2550 | |||
Verpakkingsgrootte ((LxWxH)) | mm | 2250/2450/2950/3450/4450 x 1150 x 1750 | ||||||
4000 mm | kg | 4100/4600 | 4300/4800 | 4500/5000 | 4700/5200 | |||
Detail van de machine
Deze serie draaibank is een beroemd model voor middelgrote draaibank. Zelfs de basisconfiguratie omvat belangrijke accessoires, zoals 3-kaak chuck, stabiele rust en volg rust, wisselende tandwielen, enz.,het toepassingsgebied van dit model aanzienlijk vergrotenOm de niet-productieve tijd te verkleinen, kan dit model ook worden uitgerust met een 2- of 3-assige digitale afleesfunctie.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Standaard 3-kaak draaibank, snel vastklemmen werkstuk;
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Het bed met ribben is gemaakt van hoogwaardig gietijzer;
>> De geleidingsrails zijn gehard en gemalen en de hardheid is HRC52;
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Automatische voeding en snelle voeding op de X/Z-as;
>> USA-type, EUROPE-type,Italiaans typeeen snel wisselgereedschapspunt;
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Mechanische draaibank remmen door slijtvastband, om de spindel snel te laten stoppen.
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-horizontale draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
Waarom u ons kiest
Renishaw-laserinterferometer (alleen voor horizontale CNC-draaibank):
Voordat de machine wordt geleverd, wordt er een UK RENISHAW laser gebruikt om dynamische precisie-tests en offset uit te voeren, zodat de machine de hoge positioneringsnauwkeurigheid en re-positioneringsnauwkeurigheid heeft.
