>> 2/3-asdig digitaal aflezen (DRO) is beschikbaar.
Chuck Guard is beschikbaar.
 |

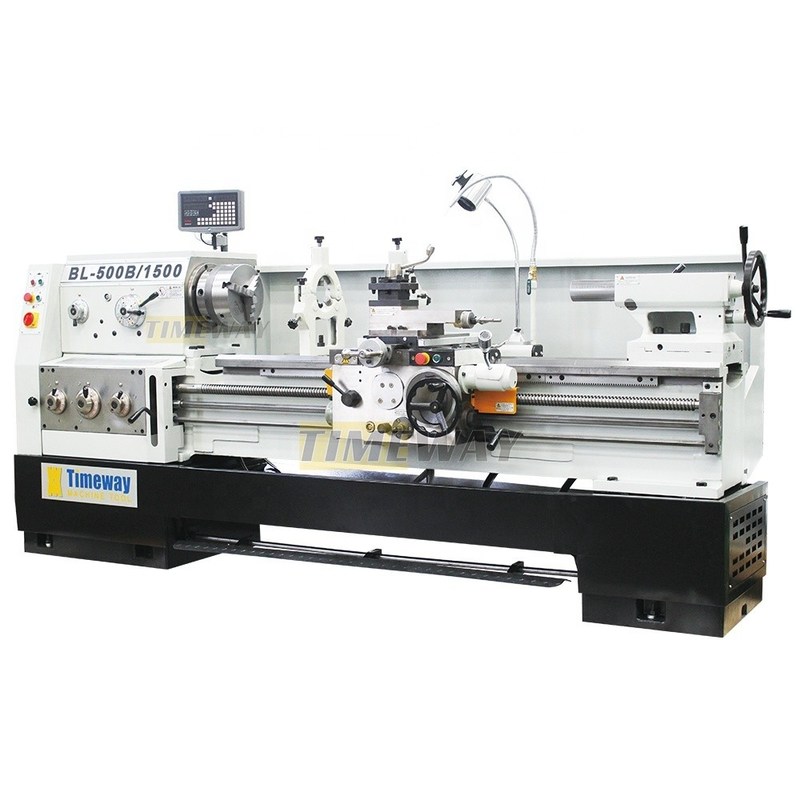

Horizontale handgestuurde draaibank voor middelmatige bewerkingscapaciteit door TIMEWAY
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | Timac, Timeway |
| Modelnummer: | BL-500B, BL-660B, BL-800B |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $11,000.00/sets 1-2 sets |
| Verpakking Details: | Houten behuizing/pallet ((kan worden gefumineerd) |
| Levering vermogen: | 500 sets per maand |
|
Gedetailleerde informatie |
|||
| Max. lengte van het werkstuk (mm): | 1000 | Versnellingsbereik van de spindel ((rpm): | 9 - 1600 t/m |
|---|---|---|---|
| Bewerkingscapaciteit: | Middelbelasting | Breedte van het bed (mm): | 400 |
| Type: | horizontaal | Spindelmotorvermogen ((kW): | 7.5 |
| Spanning: | 220V/380V/400V/415V/440V | Afmeting ((L*W*H): | als model |
| Gewicht (kg): | 2100 kg | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Hoge nauwkeurigheid | Tipe in de handel brengen: | Gewoon product |
| Verslag van de test van de machine: | Voorziening | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kleur van de draaibank: | Facultatief |
| Machinestijl: | Handwiel met horizontale splitsing | Max. Werkstuklengte: | 1000 mm |
| Max. Werkstukdiameter: | 500 mm | Spindel snelheid: | 9-1600 t/min (24 stappen) |
| Automatische voeding (X-as): | 0.012-2.73mm/r (93soorten) | Automatische voeding (Z-as): | 0.028-6.43mm/r (93soorten) |
| Snelvoer (X-as): | 10,9 m/min | Snelvoer (Z-as): | 4.5m/min |
| De as droeg: | 82mm | Voorwaarde: | Nieuw |
| Toepasselijke sectoren: | Werkplaatsen voor het repareren van machines, fabrieken, fabrieken voor voedsel en dranken | Locatie van de showroom: | Canada, de Verenigde Staten, Italië, Duitsland, Brazilië, Mexico, Rusland, Spanje, Chili, Colombia, |
| Kerncomponenten: | Lager, Pomp, Toestel, Motor, Versnellingsbak | Spindelboring ((mm): | 82 |
| Max. Gekeerde lengte (mm): | 950 mm | Jaar: | 2021 |
Productomschrijving
Eén winkelcentrum
U kunt op de afbeelding klikken om de producten te bekijken die u interesseren
Beschrijving van de producten
Specificatie | Eenheid | BL-500B | BL-660B | BL-800B |
Max. Sling over het bed. | mm | 500 | 660 | 800 |
Max. Swing over cross slide | mm | 300 | 420 | 560 |
Max. Swing over de opening. | mm | 710 | 870 | 1000 |
Afstandslengte | mm | 240 | 240 | 240 |
Afstand tussen centra | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Max. draailengte | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Spindelboor | mm | Φ82 | Φ82 | Φ82 |
Spindelconic | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Spindel neus | - | ISO 702/II nr.8 | ISO 702/II nr.8 | ISO 702/II nr.8 |
Spindelversnellingsbereik (stappen) | rpm | 9-1600 (24) | 9-1600 (24) | 8-1400 (24) |
De bovenste glijbaan | mm | 145 | 145 | 145 |
Verplaatsingen op de dwarsglijbaan | mm | 320 | 310 | 320 |
Grootte van het gereedschapsgedeelte | mm | 25x25 | 25x25 | 25x25 |
X-as snelle toevoer snelheid | m/min | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 |
Z-as snelle toevoer snelheid | m/min | 50 Hz: 4.5; 60HZ: 5.4 | 50 Hz: 4.5; 60HZ: 5.4 | 50 Hz: 4.5; 60HZ: 5.4 |
X-asvoerbereik | mm/r | 0.012-2.73 (93) | 0.012-2.73 (93) | 0.012-2.73 (93) |
Z-asvoerbereik | mm/r | 0.028-6.43 (93) | 0.028-6.43 (93) | 0.028-6.43 (93) |
Metrische draadklasse (soorten) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Inch-draad (soorten) | TPI | 72-1/8 (46) | 72-1/8 (46) | 72-1/8 (46) |
Module-draadbereik (soorten) | MP | 0.5-112 (42) | 0.5-112 (42) | 0.5-112 (42) |
Diameterwijdte van de draad (soorten) | DP | 56-1/4 (45) | 56-1/4 (45) | 56-1/4 (45) |
Diameter van de staartvoet | mm | Φ75 | Φ75 | Φ90 |
Volledige verplaatsing | mm | 150 | 150 | 150 |
Schoppenvoetpen | - | MT5 | MT5 | MT5 |
Hoofdmotorvermogen | kw | 7.5 | 7.5 | 7.5 |
Vermogen van de snelvoermotor | kw | 0.3 | 0.3 | 0.3 |
Motorvermogen van de koelmiddelpomp | kw | 0.12 | 0.12 | 0.12 |
De lengte van de machine | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Breedte van de machine | mm | 975 | 975 | 1340 |
Hoogte van de machine | mm | 1230 | 1270 | 1430 |
Gewicht van de machine | kg | De in punt 2 bedoelde vergunningen zijn van toepassing op: | 2150/2200/2400/2600/3000 | 330/3700 |
3-koppige klep | Wooncentrum |
4-koppige klep | Taper draaibevestiging |
Gezichtsplaat | Boorkraan |
Dood centrum | Vinnige wisselgereedschapsholding |
Draad achtervolgende wijzerplaat | Digitale aflees van 2/3-as |
Bescherming tegen spatsels | Chuck dekking |
Oliepistool | Hoofdschroefdeksel |
Werklamp | Hoofdstuk voor gereedschapspal |
Koelsysteem | Bestuursplaat |
Steeds rusten | |
Volgt de rust | |
Verander van versnelling | |
Verminderingsmantel | |
Voetrem | |
met een breedte van niet meer dan 15 mm | |
Gereedschapskist en gereedschap | |
Handleiding |
Detail van de machine
De serie gap bed draaibank is geschikt voor alle soorten draaiwerk, zoals interne en externe draaien, conic draaien, en andere roterende onderdelen draaien, eind gezicht draaien,ook het draaien van alle soorten gewone draad: Inch, Metric, Module en D.P.; boor, reaming, tap en groove broaching uitvoeren.
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Standaard 3-kaak draaibank, snel vastklemmen werkstuk;
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Het bed met ribben is gemaakt van hoogwaardig gietijzer;
>> De geleidingsrails zijn gehard en gemalen en de hardheid is HRC52;
Ik heb het niet gedaan. Ik heb het niet gedaan.

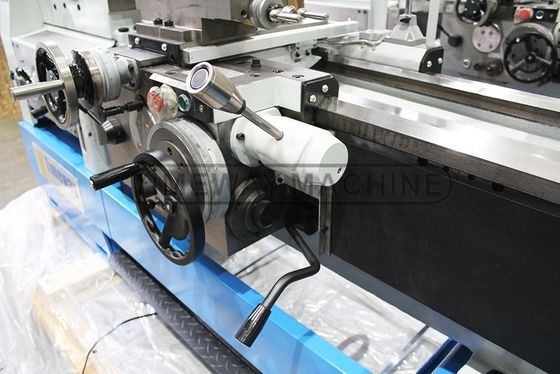

>> Automatische voeding en snelle voeding op de X/Z-as door één handvat.

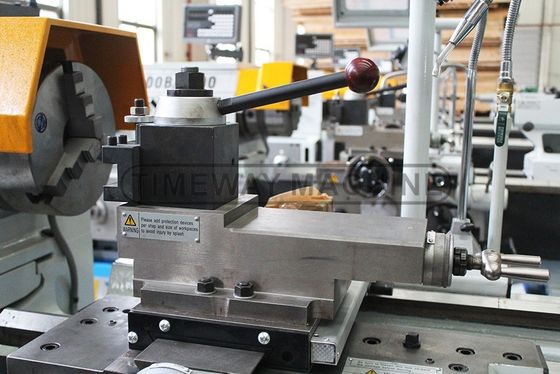

>> USA-type, EUROPE-type,Italiaans typeeen snel wisselgereedschapspunt;
Ik heb het niet gedaan. Ik heb het niet gedaan.
>> Steady rest en follow rest zijn standaard uitgerust voor de flatbed draaibank.

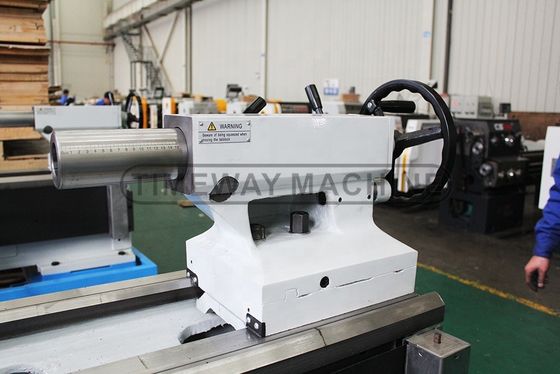

>> Handmatige staart kan snel vergrendelen en loslaten.
Test - rondheid en cilindrisiteit:
Precisie van het draaien van het buitenste oppervlak van de staaf, testnauwkeurigheid:
ronde: minder dan 0,01 mm;
Cylindrisiteit: minder dan 0,025/300 mm
Test - verticaliteit:
Precisie bij het draaien van het eindoppervlak van de schijf, testnauwkeurigheid:
Verticaliteit: minder dan 0,02/300 mm
Test - ruwheid:
Precieze draaiing van het buitenste oppervlak van de staaf, testnauwkeurigheid: ruwheid: Ra1,6um
Draaddraaiingstest:
fijn draaiende conische draden (Taper: 1:16, draadpitch: 3,175 mm), kan na testen met een speciaal meetapparaat voldoen aan een accumulatieve fout van pitch tot 0,015/25,4 mm.
Alomvattende testonderdelen(alleen voor CNC-horizontale draaibank):
Alle CNC-draaiburken moeten na alle standaardcontroles van de machine een eindsnijproces uitvoeren, door het snijden van het buitenste oppervlak, stappen, boogoppervlak, conisch oppervlak, enz.,om de stabiliteit van het CNC-systeem en de algemene prestaties van de machine te controleren.
