Horizontale spindelsnelheid Universele freesmachine van het knie-type met draaiend freeshoofd
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Timac |
| Modelnummer: | De volgende categorieën: |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $25,500.00/sets >=2 sets |
| Verpakking Details: | Houten behuizing (kan worden gefumineerd) |
| Levering vermogen: | 1000 sets per jaar |
|
Gedetailleerde informatie |
|||
| Tabelverplaatsing (X) (mm): | 1000 | Bewerkingscapaciteit: | Middelbelasting |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 300 | Tabelverplaatsing (Z) (mm): | 410 |
| Spindelconner: | nt40 | Versnellingsbereik van de spindel ((rpm): | 30 - 1500 t/m |
| Type: | Verticaal | Spanning: | als vereiste |
| Afmeting ((L*W*H): | 2327 x 1792 x 2000 mm | Gewicht (kg): | 3500 |
| Garantie: | een jaar | Belangrijkste verkooppunten: | Hoge productiviteit |
| Tipe in de handel brengen: | Gewoon product | Verslag van de test van de machine: | Voorziening |
| Video-uitgaande inspectie: | Voorziening | Garantie voor kerncomponenten: | 1 jaar |
| Naverkoopservice: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | Type machine: | Vervaardiging van de volgende stoffen: |
| werktafelgrootte: | 1320x320 mm | Max. ladingscapaciteit: | 550 kg |
| Verticale assnelheid: | 52-1400 tpm (12 stappen) | Horizontale spindel snelheid: | 30-1500 tpm ((18 stappen) |
| Spindelconner: | 7:24 | Reizen op de X-as: | 800 mm |
| Y-as Reis: | 300 mm | Z-as Reizen: | 410mm |
| Aantal assen: | 3 | Voorwaarde: | Nieuw |
| Locatie van de showroom: | Algerije, Zuid-Afrika, Oekraïne, Kirgizië, Maleisië, Australië, Canada, Frankrijk, Brazilië, Peru | Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieshops voor machines, fabrieken, fabrieken voor voedsel en dranken, b |
| Kerncomponenten: | andere, met een breedte van niet meer dan 50 mm | Haven: | Chinese haven |
Productomschrijving

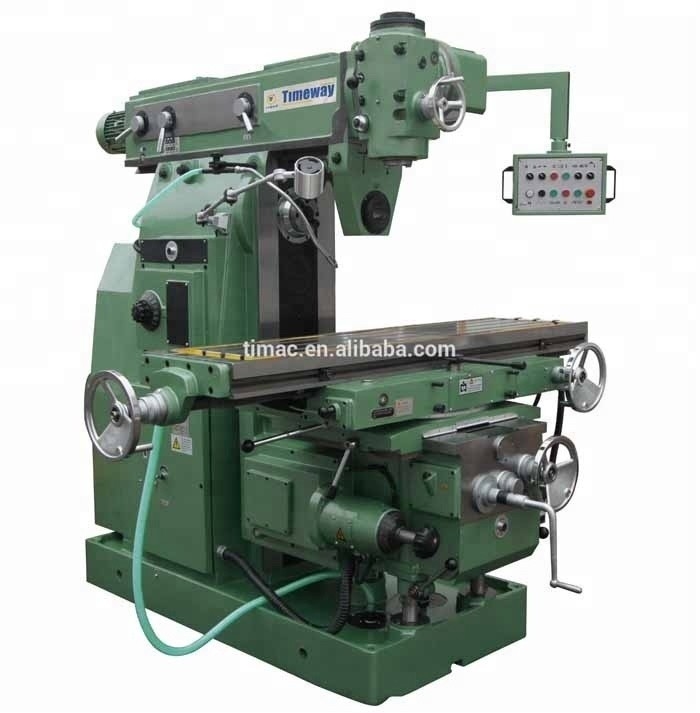

Universale freesmachine voor knieen met draaiend freeshoofd
USN320 USN420
Kenmerken:
Deze serieuniversele freesmachine installeer ééndraaiend freeshoofd opDe flexibeleschroeffreesHoofddeksel om de richting van de beweging te matchen, kan ook worden gebruikt voor het frezen van een scheef, boren, reaming of fijn boren en het verwerken van een ondiep gat.
1.Vervaardiging waarbij de waarde van alle geproduceerde produkten niet meer bedraagt dan de waarde van alle andere geproduceerde productende machine is geschikt voor platte verwerking, hellende oppervlakken, gleufjes, willekeurige hoeken, werktuig en diverse werkstukken.
2AanpassingMet optionele toebehoren, zoals een splitskop en een draaitafel, kan de machine voor veelzijdige verwerking worden gebruikt.
De beweging richting wordt veranderd door middel van mechanische koppeling.een mechanische koppeling in plaats van een magnetische koppeling om machineonderdelen en elektrische componenten te beschermen en de levensduur te verlengen.
3.Compleet koelmiddel en smeersysteem.
4.DRO is optioneel.
Technische parameter:
| Specificatie | Eenheid | De volgende categorieën: | Vloeistof |
| Capaciteit | |||
| Werktafel ((breedte × lengte) | mm | 1320×320 | 1800×420 |
| T-slots | mm | 3x18 | 3x18 |
| Afstand tussen t gletsjes | mm | 80 | 90 |
| Max.belasting van de werktafel | kg | 550 | 800 |
| Reizen | |||
| X-as (handmatig/kracht) | mm | 800/780 | 1200/1180 |
| Y-as (handmatig/kracht) | mm | 300/280 | 360/3500 |
| Z-as (handmatig/kracht) | mm | 410/400 | 470/450 |
| Spindel | |||
| Verticale spindelgatconic |
| 7:24, ISO40# | 7:24, iso40# |
| Horizontale spindelgatconic |
| 7:24, ISO50# | 7:24, iso50# |
| Verticale spindelgatdiameter |
| Φ20 | Φ20 |
| Horizontale spindelgatdiameter |
| Φ29 | Φ29 |
| Verticale spindel voorlagerdiameter |
| Φ95 | Φ95 |
| Horizontale spindel voorlagerdiameter |
| Φ100 | Φ100 |
| Verticale snelheidsstappen van de spindel |
| 12 | 12 |
| Verticaal spindelversnellingsbereik | r/min | 52 tot en met 1400 | 52 tot en met 1400 |
| Hoogspindel-spindelstappen |
| 18 | 18 |
| Horizontale spindel gespinde reeks | r/min | 30 tot en met 1500 | 30 tot en met 1500 |
| Voeder | |||
| Voersnelheidsstappen |
| 18 | 18 |
| Versnellingsbereik:Langetermijn X | mm/min | 15 tot en met 750 | 22-1100 |
| Versnellingsbereik:Cross Y | mm/min | 15 tot en met 750 | 22-1100 |
| Versnellingsbereik:verticaal Z | mm/min | 5.7-280 | 8.3-410 |
| Snelvoerbereik:Langetermijn X | mm/min | 2250 | 2400 |
| Snelvoerbereik:Cross Y | mm/min | 2250 | 2400 |
| Snelvoerbereik:verticaal z | mm/min | 844 | 900 |
| Energiebron | |||
| Hoofdmotorvermogen | kw | 7.5 | 11 |
| Hoofdmotor toerental | r/min | 960 | 960 |
| Motorvermogen | kw | 1.5 | 3 |
| Rotatiesnelheid van de voermotor | r/min | 960 | 1420 |
| Vermogen van de koelmiddelpomp | kw | 0.12 | 0.12 |
| Koelmiddelpomp-rotatiesnelheid | L/min | 2760 | 2760 |
| Verticaal freeshoofd motorvermogen | kw | 3 | 3 |
| Verticale freeskop motor, draaiveld | r/min | 1420 | 1420 |
| Andere | |||
| Max. Rotatiehoek van tafel |
| ± 45° | ± 45° |
| Universele rotatiehoek van het freeshoofd |
| 360° | 360° |
| Afstand van de horizontale spindel naar de werktafel | mm | 30-440 | 30 tot 500 |
| Afstand van het horizontale spindelcentrum tot de arm | mm | 155 | 201 |
| Afstand van de verticale spindel naar het horizontale spindelcentrum | mm | 15 tot 95 | 60 tot 140 |
| Verticale beweging van de spindel | mm | 80 | 80 |
| Afmetingen van de machine | mm | 2327 × 1792 × 2000 | 2522 × 2262 × 2210 |
| Gewicht van de machine | kg | 3500 | 5300 |
