Normale CNC-horizontale boor- en freesmachine met 6-assig besturingssysteem
Productdetails:
| Plaats van herkomst: | Henan, China |
| Merknaam: | timeway |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $89,655.00/sets >=1 sets |
|
Gedetailleerde informatie |
|||
| Tafelgrootte (mm): | 1250*1100 | Tabelverplaatsing (X) (mm): | 1600 mm |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 1200 mm | Tabelverplaatsing (Z) (mm): | 1400 mm |
| Aantal assen: | 6 | Max. Lijstlading (kg): | 5000 kg |
| Vervoer (W-as) (mm): | 600 mm | Video-uitgaande inspectie: | Voorziening |
| Verslag van de test van de machine: | Voorziening | Tipe in de handel brengen: | Nieuw product 2020 |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | PLC, motor, lager, versnellingsbak, versnellingsbak |
| Positioneringsnauwkeurigheid (X-as) mm: | 0.005 | Positioneringsnauwkeurigheid (as Y) mm: | 0.005 |
| Positioneringsnauwkeurigheid (as Z) mm: | 0.005 | Aantal spindels: | Alleenstaande |
| Versnellingsbereik van de spindel ((rpm): | 1000 t/m | Spindelmotorvermogen ((kW): | 7.5 |
| Type: | horizontaal | Voorwaarde: | Nieuw |
| CNC of niet: | Normaal | Spanning: | Aanpassen |
| Afmeting ((L*W*H): | 5028x3359x3079mm | Gewicht (T): | 14 T |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Duurzaam |
| Toepasselijke sectoren: | Bouwmaterialenwinkels, reparatieswinkels voor machines, voedselwinkels, energie- en mijnbouw, voedse | Locatie van de showroom: | Egypte, Canada, Turkije, Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland |
| Naam: | horizontale boring machine | Naam van het product: | Vervelige machine-gereedschap |
| Model: | TPX-110D | Type machine: | Horizontale Structuur |
| Precisie: | Hoge nauwkeurigheid | Sleutelwoord: | Boren en frezen |
| Kleur: | aangepast | Functies: | Hoge efficiëntie |
| Leveringstermijn: | Binnen 15 dagen | ||
Productomschrijving
Productbeschrijving

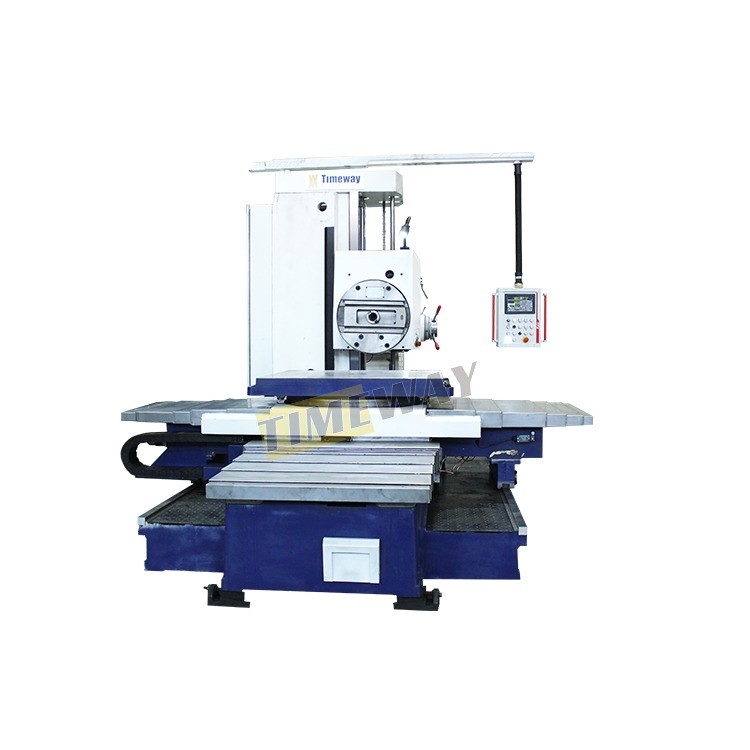

Horizontale boor- en freesmachine

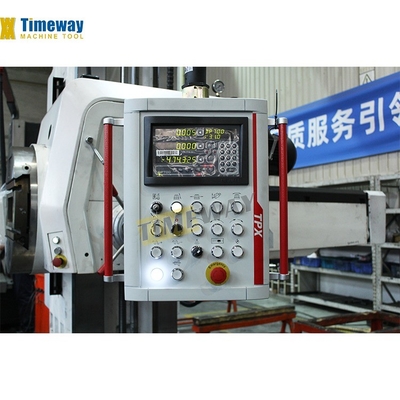

De horizontale frees- en boormachines van de klassieke serie zijn vooral geschikt voor het frezen van ruwe en afwerkende boormachines en van grote, middelgrote en doosvormige onderdelen.Ze zijn uitstekend in het boren van gaten., cilindrisch draaien en groefvorming door middel van radiale voeding van de voorzichtige schuifplaat.de werktafelrotatie maakt gebruik van een 4x90° optische positioneringsinrichting die geschikt is voor bewerkingsnauwkeurigheden met een grote omzet van het werkstukHet nauwkeurige DRO-metingssysteem voldoet aan de eisen van de coördinaten en de lijnen van het werkstuk.
Specificatie
Specificaties | Eenheden | TPX-110B | TPX-110C | TPX-110D | ||
Spindel | Diameter | mm | 110 | 110 | 110 | |
Taper | Morse No.6 | Morse No.6 | Morse No.6 | |||
Max. koppel | N.m. | 1225 | 1225 | 1225 | ||
Max. axiale stuwkracht | N | 12250 | 12250 | 12250 | ||
Instellingen van de snelheid | - | 22 | 22 | 22 | ||
Versnellingsbereik | rpm | 8-1000 | 8-1000 | 8-1000 | ||
Hoofdmotorvermogen | kw | 7.5 | 7.5 | 7.5 | ||

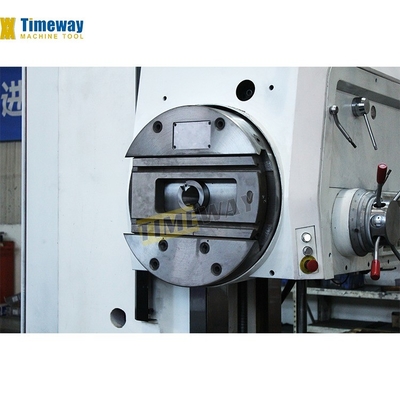

Gezichtplaat | Max. koppel | N.m. | 1960 | 1960 | 1960 | |
Diameter | mm | 600 | 600 | 600 | ||
Versnellingsbereik | rpm | 4-200 | 4-200 | 4-200 | ||
Instellingen van de snelheid | - | 18 | 18 | 18 | ||

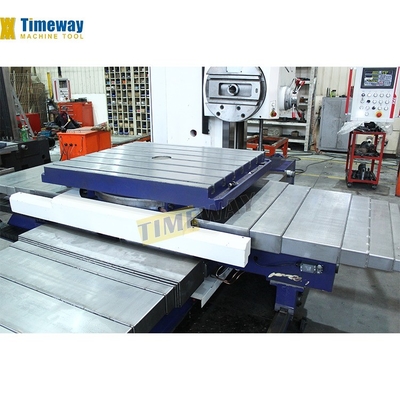

Werktafel | Afmetingen | mm | 1100*960 | 1100*960 | 1250*1100 | |
Max. lading | kg | 5000 | 5000 | 5000 | ||
T-slotgrootte | mm | 22 | 22 | 22 | ||
T-slot-telling | 7 | 7 | 7 | |||
Bewerkingsbereik | X-as max. verplaatsing | mm | 900 | 1250 | 1600 | |
Y-as max. verplaatsing | mm | 900 | 900 | 1200 | ||
Z-as max. verplaatsing | mm | 1400 | 1400 | 1400 | ||
W-as max. verplaatsing (spindel) | mm | 600 | 600 | 600 | ||
U-as max. verplaatsing ((gezichtplaat glij) | mm | 180 | 180 | 180 | ||
Rotatiehoek van as B | ° | 360 | 360 | 360 | ||
Min. afstand tussen de spindelkraan en de werktafel | mm | 0 | 0 | 0 | ||
Voeder | De snelheid van het traverse X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Voerbereik van assen voor elke spindelomwenteling | mm/omwenteling | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | ||
Versnellingsbereik ((X) | mm/min | - | - | - | ||
Precisiteit | Lineaire meetnauwkeurigheid ((X/Y/Z-as) | mm | 0.005 | 0.005 | 0.005 | |
Lineaire meetnauwkeurigheid ((B-as) | ° | 0.001 | 0.001 | 0.001 | ||
Algemene specificaties | Afmetingen ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Gewicht van de machine | kg | 11500 | 13000 | 14000 | ||
Details van de accessoires:
Standaard accessoires | Optioneel accessoire |
MT6 spindel (110 mm) Metrische 80 spindel (130 mm) Gezichtplaat Borende gereedschapsholder Werklamp Hydraulisch systeem Glijpomp NEWALL X/Y-as DRO Mitsubishi PLC-besturing Elektrische onderdelen met CE-markering Niveauknijnen en funderingsbouten Bewerkingsinstrumenten Handleiding | ISO50 (7:24) spindel NEWALL Z-as DRO Achterkolom Draaiing en tandwielen |

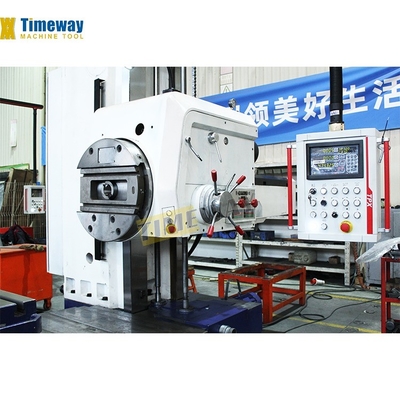

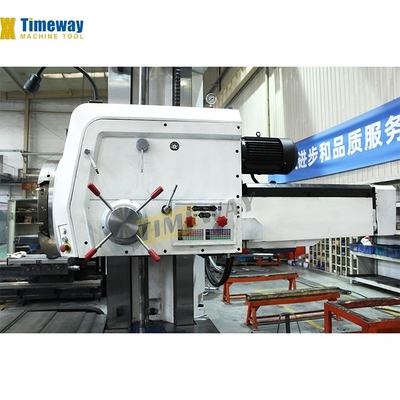

Detail van de machine
