Economisch integrale typegids Horizontale boor- en freesmachine met digitaal scherm
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | TIMAC |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $50,000.00/sets 1-2 sets |
|
Gedetailleerde informatie |
|||
| Tafelgrootte (mm): | 22 | Tabelverplaatsing (X) (mm): | 900 mm |
|---|---|---|---|
| Tabelverplaatsing (Y) (mm): | 900 mm | Tabelverplaatsing (Z) (mm): | 1400 mm |
| Aantal assen: | 4 | Vervoer (W-as) (mm): | 600 mm |
| Video-uitgaande inspectie: | Voorziening | Verslag van de test van de machine: | Voorziening |
| Tipe in de handel brengen: | Gewoon product | Garantie voor kerncomponenten: | 1 jaar |
| Kerncomponenten: | Motor, Toestel | Versnellingsbereik van de spindel ((rpm): | 1800 t/m |
| Type: | horizontaal | Voorwaarde: | Nieuw |
| CNC of niet: | Normaal | Productiecapaciteit: | 150SETS/YEAR |
| Spanning: | 380V | Afmeting ((L*W*H): | 5016*3867*3148 mm |
| Gewicht (T): | 11.5 t | Garantie: | 1 jaar |
| Belangrijkste verkooppunten: | Multifunctioneel | Toepasselijke sectoren: | Fabriek |
| Locatie van de showroom: | Egypte, Frankrijk, Indonesië, Marokko, Chili, Algerije, Zuid-Afrika, Kirgizië, Japan, Australië | Spindeldiameter: | 110 mm |
| Spindelconner: | Morse No.6 | Spindel max. koppel: | 1225N.m. |
| Spindel Max. axiale stuwkracht: | 1250N | Instellingen van spindel snelheid: | 22 |
| De waaier van de assnelheid: | 8-1000 tpm | Spindel Hoofdmotorkracht: | 7.5 kW |
| Max. koppel: | 1960N.m. | Gezichtsplaat Diameter: | 600 mm |
| Versnellingsbereik: | 4-200 tpm | ||
Productomschrijving
Beschrijving van de producten

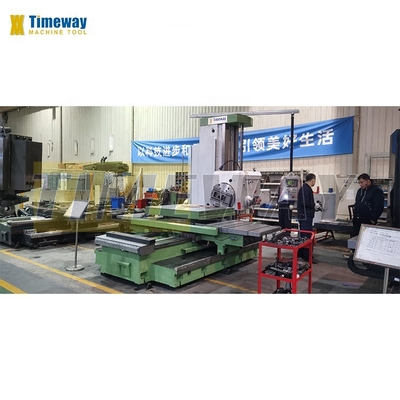

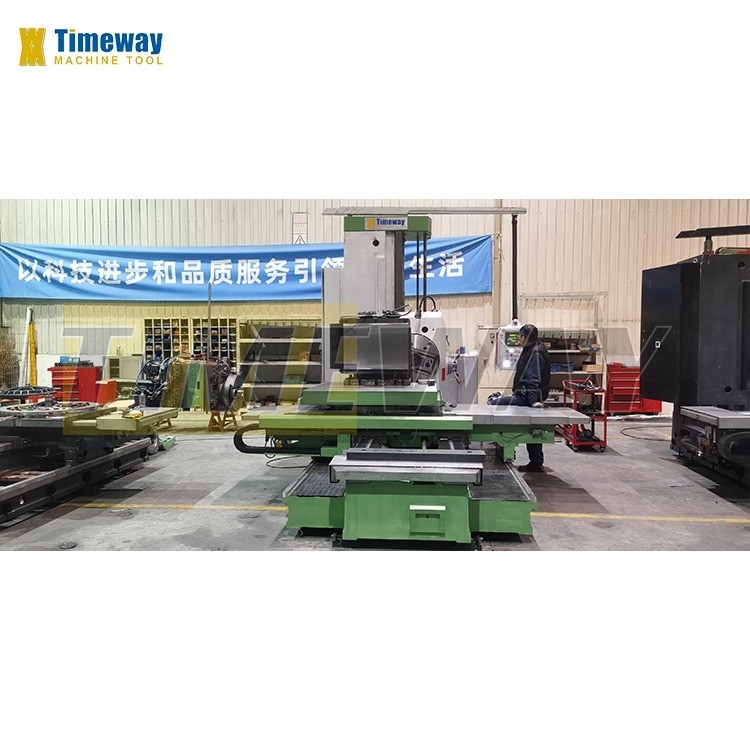

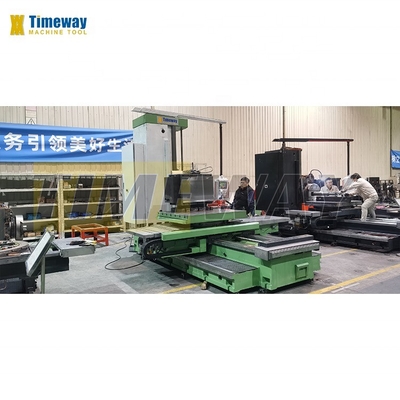

horizontale boor- en freesmachine
De klassieke serie horizontale frees- en boormachines zijn vooral geschikt voor de ruwe en afwerkende boor en
Deze machines zijn zeer geschikt voor het boren van grote, middelgrote en doosvormige componenten.
Voeding van de voorzichtige plaat glijstand. werktafel rotatie maakt gebruik van een 4 * 90 optische positionering apparaat geschikt voor grote werkstuk omzet
Het nauwkeurige DRO-metingssysteem voldoet aan de eisen van de coördinaten en lijnen van het werkstuk.
Deze machines zijn zeer geschikt voor het boren van grote, middelgrote en doosvormige componenten.
Voeding van de voorzichtige plaat glijstand. werktafel rotatie maakt gebruik van een 4 * 90 optische positionering apparaat geschikt voor grote werkstuk omzet
Het nauwkeurige DRO-metingssysteem voldoet aan de eisen van de coördinaten en lijnen van het werkstuk.
Kenmerken
1Hoogwaardige spindel: het drielagige mechanisme zorgt voor een hoge rotatie-nauwkeurigheid en de driepuntsondersteuning zorgt voor een hoge stijfheid en nauwkeurigheid.

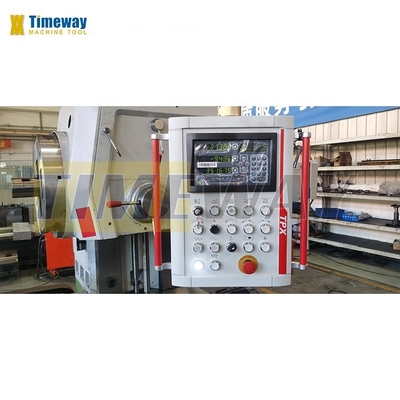

2.Gebruikersvriendelijke indeling: het hangend bedieningspaneel zorgt voor flexibele en handige gecentraliseerde bediening.

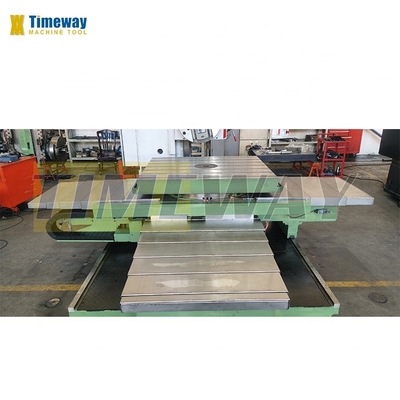

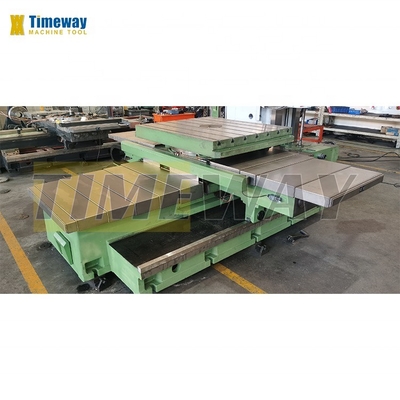

3.Precieze en stabiele optische richting: het 4*90 optische richtingapparaat van de werktafel zorgt voor een hoge positioneringsnauwkeurigheid en hoge precisie bij omloopborren.
4. Elektro-hydraulische vergrendeling: alle bewegende onderdelen zijn voorzien van elektro-hydraulische vergrendeling.
5.Bed: Onze hoogwaardige gietstukken hebben gepolijste en geharde leidingen. De gietstukken zijn intern versterkt om de stijfheid en stabiliteit te maximaliseren.
6.Bedieningspaneel: beschikbaar in hang- of swingarm-arrangementen, het bedieningspaneel is gemakkelijk te gebruiken en vermindert de vermoeidheid van de bediener.
7.Intern ontwerp: Makkelijk te installeren, stabiel en nauwkeurig met een volledig afgesloten structuur om olie, koelmiddel en chips te voorkomen
Inbraak.
8Kolom: Gemaakt van hoogwaardige gietstukken met grond en geharde leidingen, het geoptimaliseerde structurele ontwerp ondersteunt de montage gemakkelijk.
9Beschermende behuizing:Geweldde hoogwaardige stalen platen vormen een uitstekende behuizing.
10.Hydraulisch systeem Druk geregeld via een opluchtingsklep.
11De primaire snelheid wordt geregeld via schakelaars op de kop, verschillende rotatiesnelheden zijn mogelijk.
2.Gebruikersvriendelijke indeling: het hangend bedieningspaneel zorgt voor flexibele en handige gecentraliseerde bediening.
3.Precieze en stabiele optische richting: het 4*90 optische richtingapparaat van de werktafel zorgt voor een hoge positioneringsnauwkeurigheid en hoge precisie bij omloopborren.
4. Elektro-hydraulische vergrendeling: alle bewegende onderdelen zijn voorzien van elektro-hydraulische vergrendeling.
5.Bed: Onze hoogwaardige gietstukken hebben gepolijste en geharde leidingen. De gietstukken zijn intern versterkt om de stijfheid en stabiliteit te maximaliseren.
6.Bedieningspaneel: beschikbaar in hang- of swingarm-arrangementen, het bedieningspaneel is gemakkelijk te gebruiken en vermindert de vermoeidheid van de bediener.
7.Intern ontwerp: Makkelijk te installeren, stabiel en nauwkeurig met een volledig afgesloten structuur om olie, koelmiddel en chips te voorkomen
Inbraak.
8Kolom: Gemaakt van hoogwaardige gietstukken met grond en geharde leidingen, het geoptimaliseerde structurele ontwerp ondersteunt de montage gemakkelijk.
9Beschermende behuizing:Geweldde hoogwaardige stalen platen vormen een uitstekende behuizing.
10.Hydraulisch systeem Druk geregeld via een opluchtingsklep.
11De primaire snelheid wordt geregeld via schakelaars op de kop, verschillende rotatiesnelheden zijn mogelijk.
Specificaties | Eenheden | TPX-110D | ||
Spindel | Diameter | mm | 110 | |
Taper | Morse No.6 | |||
Max. koppel | N.m. | 1225 | ||
Max. axiale stuwkracht | N | 12250 | ||
Instellingen van de snelheid | - | 22 | ||
Versnellingsbereik | rpm | 8-1000 | ||
Hoofdmotorvermogen | kw | 7.5 | ||
Gezichtplaat | Max. koppel | N.m. | 1960 | |
Diameter | mm | 600 | ||
Versnellingsbereik | rpm | 4-200 | ||
Instellingen van de snelheid | - | 18 | ||
Werktafel | Afmetingen | mm | 1250*1100 | |
Max. lading | kg | 5000 | ||
T-slotgrootte | mm | 22 | ||
T-slot-telling | 7 | |||
Bewerkingsbereik | X-as max. verplaatsing | mm | 1600 | |
Y-as max. verplaatsing | mm | 1200 | ||
Z-as max. verplaatsing | mm | 1400 | ||
W-as max. verplaatsing (spindel) | mm | 600 | ||
U-as max. verplaatsing ((gezichtplaat glij) | mm | 180 | ||
Rotatiehoek van as B | ° | 360 | ||
Min. afstand tussen de spindelkraan en de werktafel | mm | 0 | ||
Voeder | De snelheid van het traverse X/Y/Z/W | mm/min | 2500 | |
Voerbereik van assen voor elke spindelomwenteling | mm/omwenteling | 0.04-6/0.01-1.88 | ||
Versnellingsbereik ((X) | mm/min | - | ||
Precisiteit | Lineaire meetnauwkeurigheid ((X/Y/Z-as) | mm | 0.005 | |
Lineaire meetnauwkeurigheid ((B-as) | ° | 0.001 | ||
Algemene specificaties | Afmetingen ((L*W*H) | mm | 5028*3359*3079 | |
Gewicht van de machine | kg | 14000 | ||
Standaard
MT6 spindel (110 mm)
Metrische 80 spindel (130 mm)
Gezichtplaat
Borende gereedschapsholder
Werklamp
Koelsysteem
Hydraulisch systeem
Glijpomp
Glijpomp
NEWALL X/Y-as DRO
Mitsubishi PLC-besturing
Elektrische onderdelen met CE-markering
Niveauknijnen en funderingsbouten
Bewerkingsinstrumenten
Bewerkingsinstrumenten
Handleiding
Facultatief:
ISO50 (7:24) spindel
NEWALL Z-as DRO
Achterkolom
Draaiing en tandwielen
